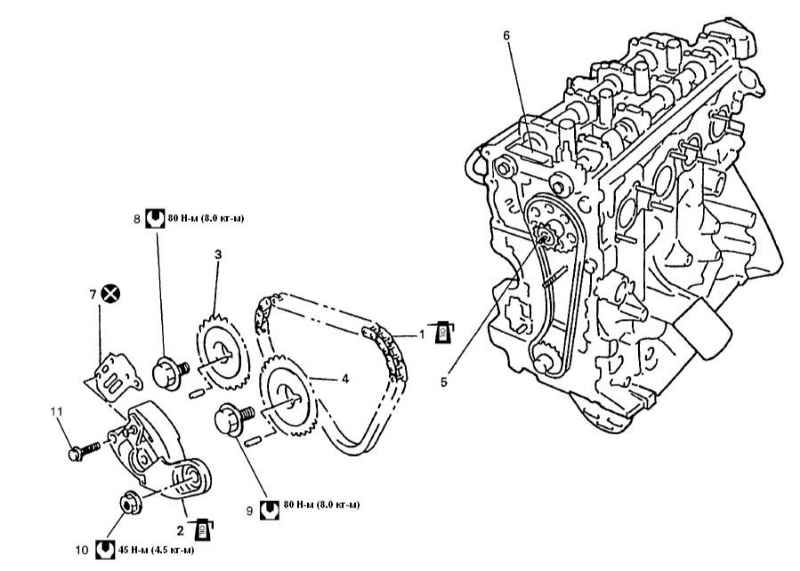

10.2.2.11. Вторая цепь синхронизации и натяжитель цепи Компоненты
|
Вращающий момент затяжки.
|
|
Не использовать повторно.
|
|
Смажьте моторным маслом скользящие поверхности.
|
Снятие
|
|
- Отключите отрицательный кабель от аккумулятора.
- Слейте моторное масло.
- Слейте антифриз.
- Снимите маслосборник и сетку масляного насоса, обратившись к Разделу
Маслосборник и сетка масляного насоса в этой Главе.
- Снимите крышку головки цилиндра, обратившись к Разделу
Крышка головки цилиндра в этой Главе.
- Снимите крышку цепи синхронизации, обратившись к Разделу
Крышка цепи синхронизации в этой Главе.

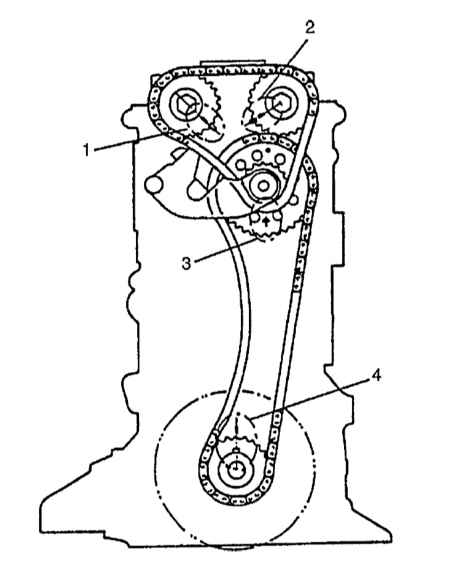

- Поверните коленвал так, чтобы он отвечал следующим требованиям.
- Ключ (4) в положении коленвала.
- Стрелка на направляющем колесе (3) указывает вверх вертикально.
- Отметки на звездочках (1 и 2) совпадают с отметками на головке цилиндра.
- Обратите внимание на то, что этот пункт должен следовать за повторной установкой цепи синхронизации.
|
1 — отметки синхронизации звездочки синхронизации кулачкового вала впускных клапанов
2 — отметки синхронизации звездочки синхронизации кулачкового вала выпускных клапанов
3 — стрелка на направляющем колесе
4 — отметки синхронизации звездочки синхронизации коленвала
|
|

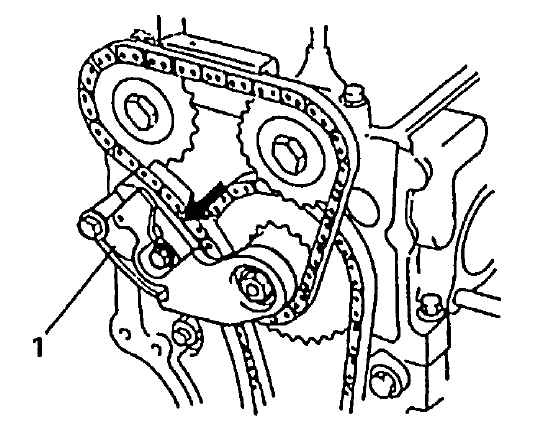

- Снимите регулятор натяжения цепи синхронизации №2 (1). Для того чтобы его снять, ослабьте 2-ую цепь синхронизации, повернув распредвал немного против часовой стрелки, одновременно толкая назад колодку.
|
- Снимите болты звездочек синхронизации кулачкового вала впускных и выпускных клапанов. Для того чтобы их снять, вставьте гаечный ключ в шестиугольник в центре распредвала, для того чтобы зафиксировать его неподвижно.
- Снимите звездочки синхронизации распредвала и 2-ую цепь синхронизации.
|

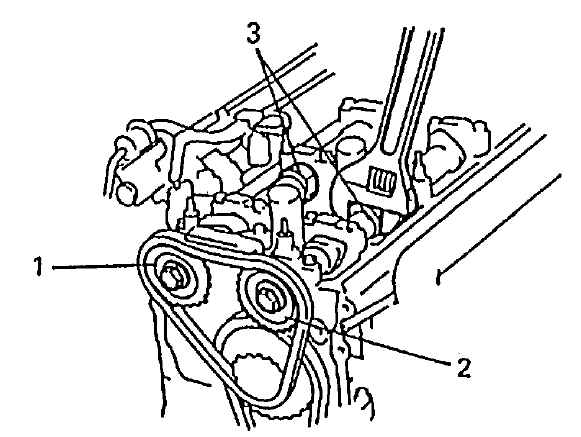

1 — звездочка синхронизации кулачкового вала впускных клапанов
2 — звездочка синхронизации кулачкового вала выпускных клапанов
3 — шестиугольник распредвала
|
|
Никогда не поворачивайте кулачковый вал газораспределения и коленвал независимо друг от друга более чем на то расстояние, которое показано на рисунке, после того как снята вторая цепь синхронизации. Если повернуть, может возникнуть неправильное зацепление между поршнем и клапанами и самими клапанами, и части, относящиеся к поршню и клапанам могут быть повреждены.
|
|

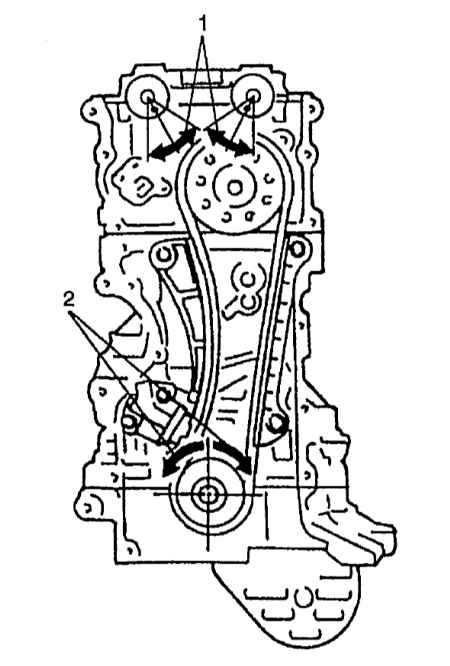

1 — допустимый диапазон поворота распредвалов (на впуске и на выпуске) …… штифтом на распредвале в пределах 15° от отметки на головке цилиндра вправо и влево
2 — допустимый диапазон поворота коленвала ……… ключом на коленвале в пределах 90° от отметки на блоке цилиндра вправо и влево
|
|
|
Проверка
Направляющая цепи синхронизации №2
Проверьте колодку (2) на предмет износа или повреждения.
|

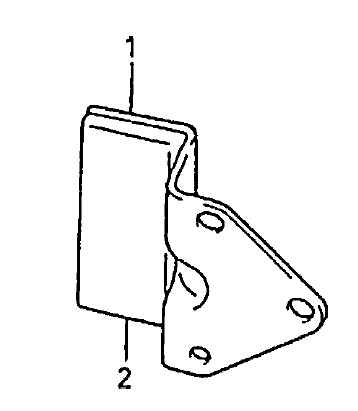

1 — направляющая цепи синхронизации №2
2 — колодка |

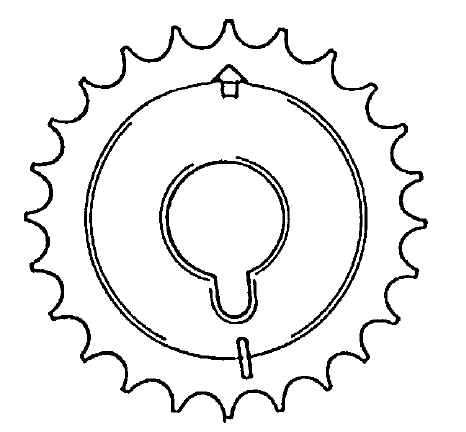

Звездочка распредвала
|
Проверьте зубчики звездочки на предмет износа или повреждения.
|

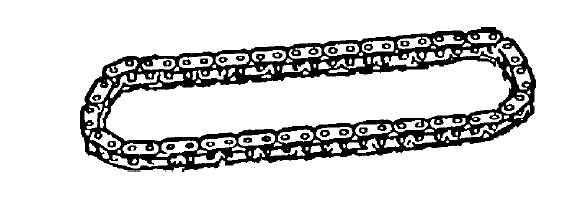

Цепь синхронизации
|
Проверьте цепь синхронизации на наличие износа или повреждения.
|

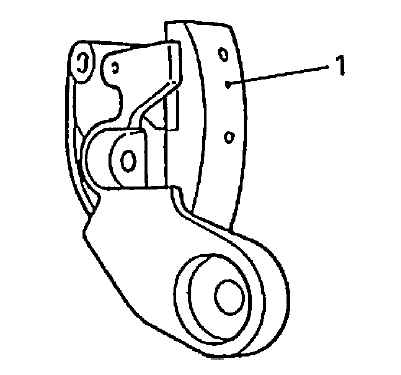

Регулятор натяжения №2
|
Проверьте башмак (1) на предмет износа или повреждения.
|
Установка
|
|
|

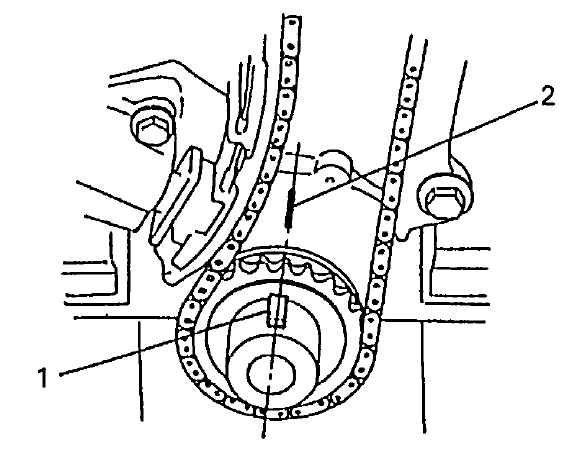

- Убедитесь в том, что ключ звездочки синхронизации коленвала (1) совпадает с отметкой синхронизации (2) на блоке цилиндра.
|
- Проверьте, чтобы стрелка на направляющем колесе (1) смотрела вверх.

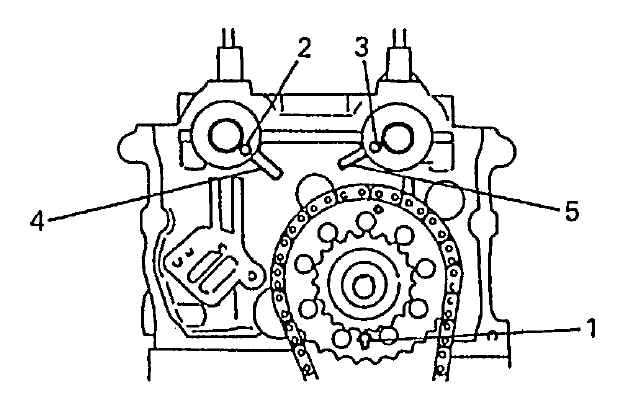

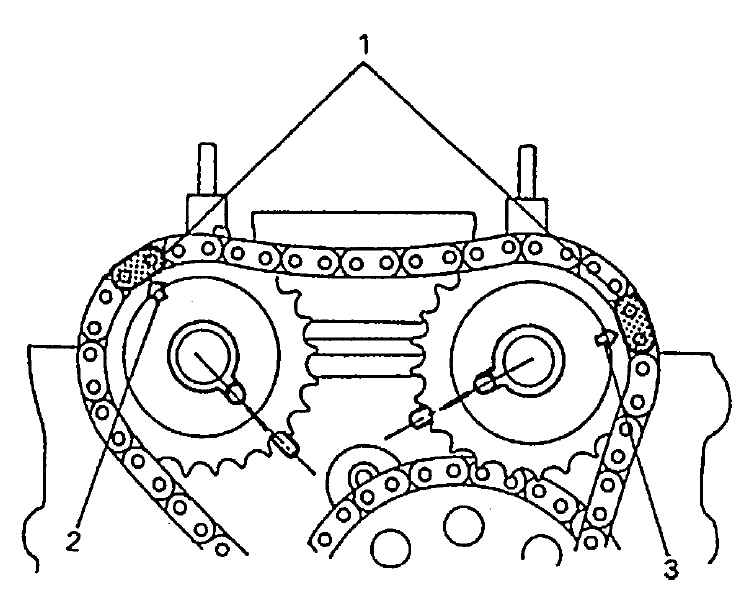

- Убедитесь в том, что штифты кулачкового вала газораспределения выровнены с отметками синхронизации на головке цилиндра.
|
1 — направляющее колесо
2 — штифт впускного кулачкового вала
3 — штифт выпускного кулачкового вала
4 — отметка синхронизации на стороне впуска
5 — отметка синхронизации на стороне выпуска
|
|

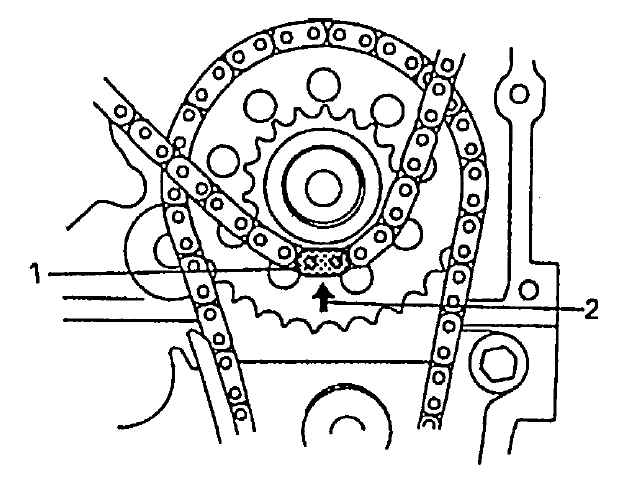

- Установите вторую цепь синхронизации, выровняв желтую пластину (1) второй цепи синхронизации со стрелкой (2) на направляющем колесе.
|
- Установите звездочки в кулачковые валы газораспределения, сравняв синюю пластину (1) 2-ой цепи синхронизации со стрелками на звездочке впускных клапанов и звездочке выпускных клапанов соответственно.
|
|
Не поворачивайте распредвал более чем на допустимый диапазон поворота. Если повернуть чрезмерно, клапан и поршень могут быть повреждены.
|
|
Так как стрелка обозначена на обеих сторонах, нет специальных инструкций по установке звездочки синхронизации распредвала.
|
|
1 — синяя пластина
2 — стрелка на звездочке синхронизации кулачкового вала впускных клапанов
3 — стрелка на звездочке синхронизации кулачкового вала выпускных клапанов
|

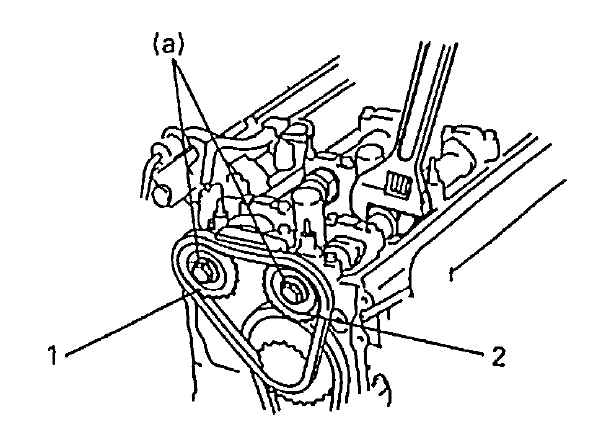

- Установите болты звездочек синхронизации кулачкового вала впускных и выпускных клапанов. Для того чтобы их установить, вставьте гаечный ключ в шестигранник в центре распредвала, для того чтобы зафиксировать его неподвижно. Вращающий момент затяжки: болт звездочки синхронизации распредвала (а) — 80 Н•м (8.0 кг-м, 57.5 фунт на фут).
|
1 — звездочка синхронизации кулачкового вала впускных клапанов
2 — звездочка синхронизации кулачкового вала выпускных клапанов
|

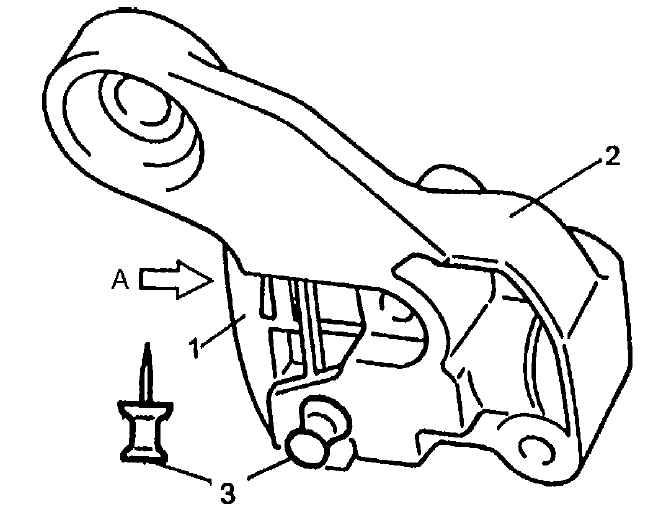

- Вдавите задний плунжер (1) в тело натяжителя (2) и удерживайте его там в этом положении с помощью стопорного стержня (3), вставив стопорный стержень в тело натяжителя.
|
А — вдавите
1 — задний плунжер
2 — тело натяжителя
3 — стопорный стержень |

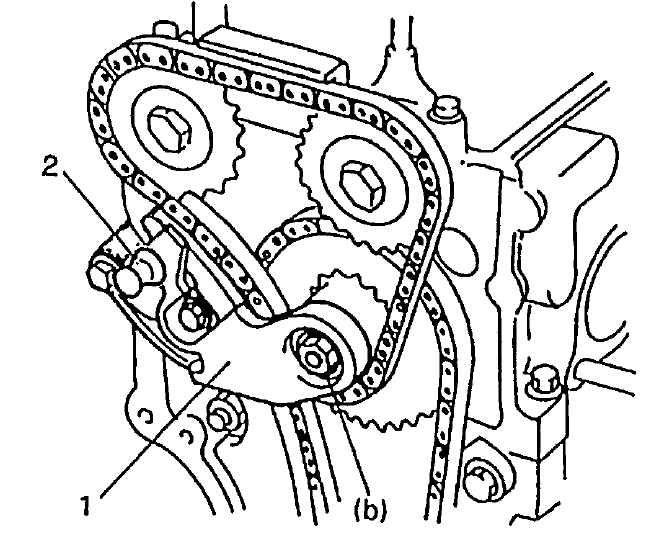

- Установите регулятор натяжения цепи синхронизации №2 с прокладкой. Вращающий момент затяжки: гайка регулятора натяжения цепи синхронизации №2 (b) — 45 Н•м (4.5 кг-м, 33.0 фунт на фут).
|
- Вытащите стопорный стержень (2) из регулятора натяжения цепи синхронизации №2.
|

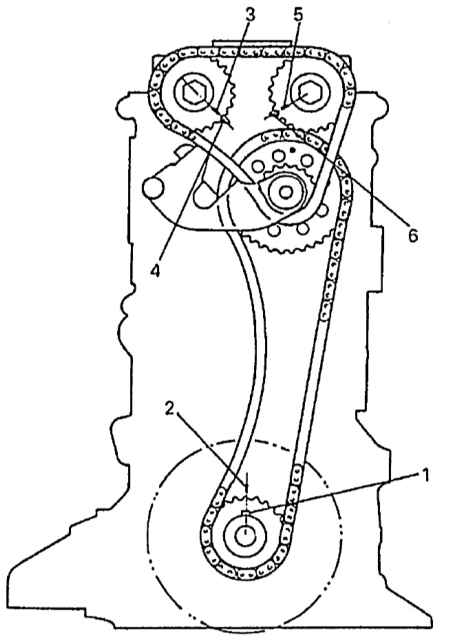

- Поверните коленвал по часовой стрелке на два поворота, затем выровняйте отметки синхронизации на коленвале и отметки синхронизации на блоке цилиндра. Проверьте, чтобы отметки синхронизации головки цилиндра и блока цилиндра совпадали с соответствующими отметками на звездочках.
|
1 — ключ звездочки синхронизации кривошипа
2 — отметка синхронизации для ключа звездочки синхронизации кривошипа
3 — отметка синхронизации на звездочке синхронизации кулачкового вала впускных клапанов
4 — отметка синхронизации на звездочке синхронизации кулачкового вала впускных клапанов
5 — отметка синхронизации на звездочке синхронизации кулачкового вала выпускных клапанов
6 — отметка синхронизации для звездочки синхронизации кулачкового вала выпускных клапанов
|
- Смажьте маслом цепи синхронизации, натяжитель, регулятор натяжения, звездочки и направляющие.
- Установите крышку цепи синхронизации, обратившись к Разделу
Крышка цепи синхронизации в этой Главе.
- Установите крышку головки цилиндра, обратившись к Разделу
Крышка головки цилиндра в этой Главе.
- Установите маслосборник и сетку масляного насоса, обратившись к Разделу
Маслосборник и сетка масляного насоса
в этой Главе.
- Установите систему охлаждения и прочие части.
- Заполните систему охлаждения антифризом, передний дифференциал трансмиссионным маслом, двигатель моторным маслом и систему рулевого управления специальной жидкостью.
- Проверьте, нет ли утечки антифриза, утечки жидкости для системы рулевого управления, утечки выхлопного газа и масла на каждом соединении.
|
|
|
