5.3. Системы отопления / вентиляции / кондиционирования воздухаСнятие и установка дефлекторов и воздуховодов
Дефлекторы воздуховодов панели приборов
Проверьте плавность регулировки интенсивности подачи воздуха через дефлекторы.
Удостоверьтесь, что регулировка производится исправно в любом положении дефлектора.
СНЯТИЕ
Водительские дефлекторы
|
|
|
1. Отсоедините отрицательный провод от батареи.
2. Опустите рулевую колонку в крайнее нижнее положение.
|

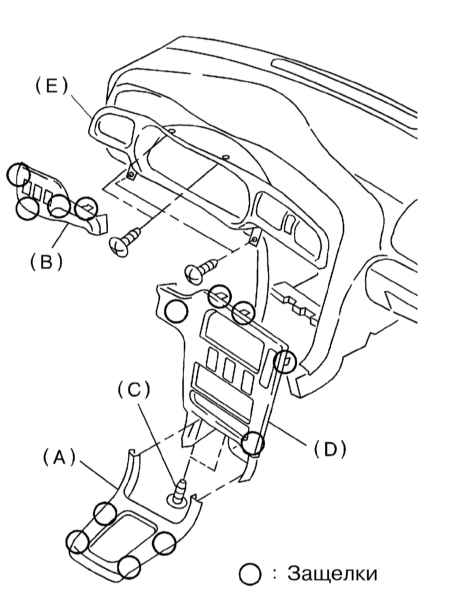

3. Отсоедините электропроводку,
мешающую снятию передней секции отделки консоли (А) и панели
переключателей (В).
|
4. Выверните крепежный винт (С) и снимите центральную (консольную)
секцию (D) панели приборов.
5. Снимите облицовку (Е) приборного щитка.
|

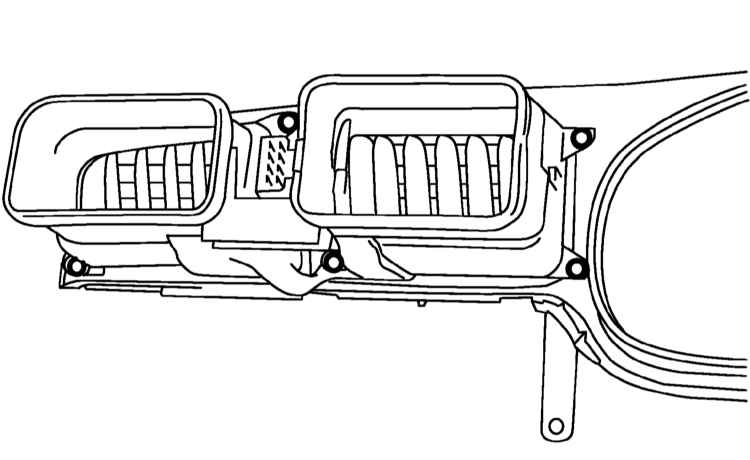

6. Выверните винты крепления
боковых дефлекторов.
|
|
|

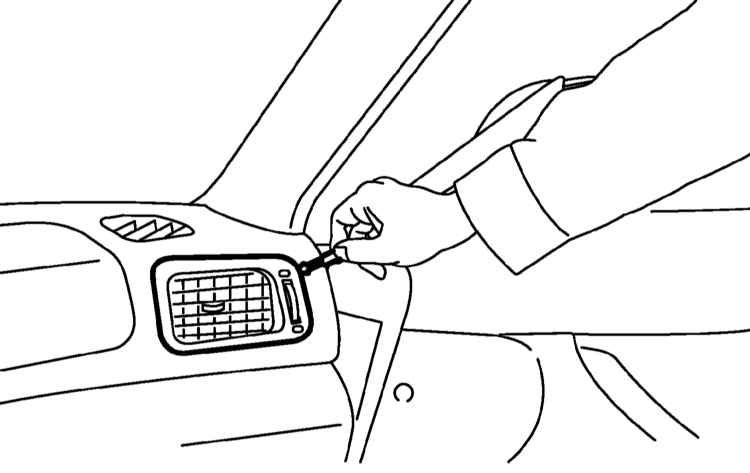

Пассажирский боковой дефлектор
|
|
|
Дефлектор высвобождается из
панели приборов путем поддевания подходящей отверткой.
|
Во
избежание повреждения панели приборов оберните жало
отвертки изолентой!
|
|
|
|
УСТАНОВКА
|
|
|
Установка производится в порядке, обратном порядку
демонтажа компонентов.
|
|
Воздуховоды верхнего уровня
|
|
|
1. Снимите панель приборов (см. Главу
Кузов на диске 2).
|

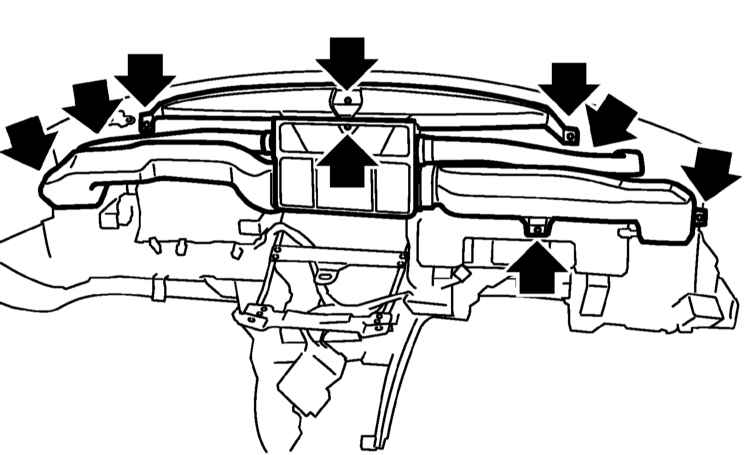

2. Выверните девять крепежных
винтов и снимите сборку воздуховодов.
|
3. Установка производится в обратном порядке.
|
|
Нижний воздуховод
|
|
|
1. Снимите сборку отопителя (см. Раздел
Снятие и установка сборки отопителя).
2. Снимите переднее сиденье (см. Главу
Кузов на диске 2).
3. Снимите накладку порога двери (см. Главу
Кузов на диске 2).
|

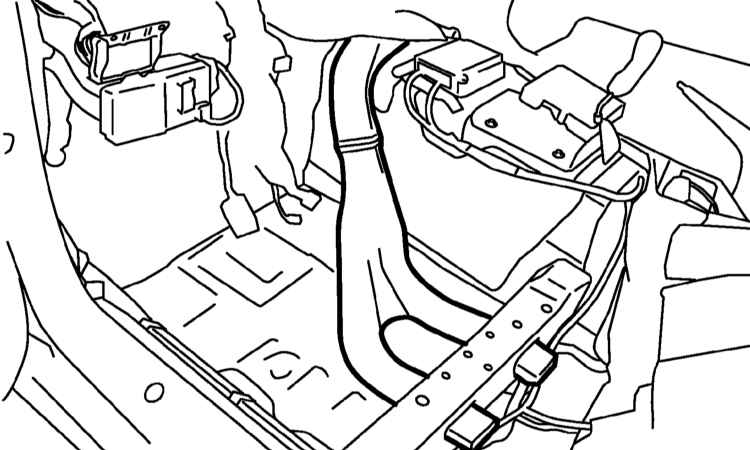

4. Отогните ковровое покрытие
и снимите нижний воздуховод.
|
5. Установка производится в обратном порядке.
|
|
|
|
