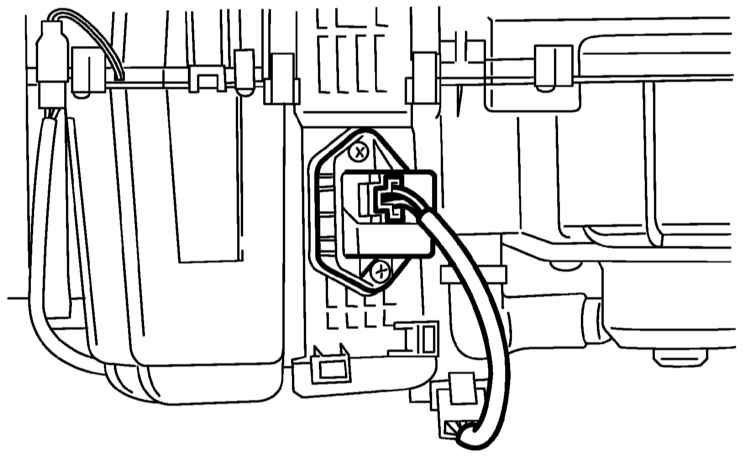

5.3.2. Снятие и установка резистивной сборки приводного электромотора вентилятора отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите вещевой ящик (см. Главу Кузов на диске 2).
2. Отсоедините электропроводку от мощного транзистора.

3. Отпустите два крепежных винта и снимите транзистор.

4. Установка производится в обратном порядке.
