5.3.10. Ресивер-осушитель К/В - конструкция и принцип функционирования

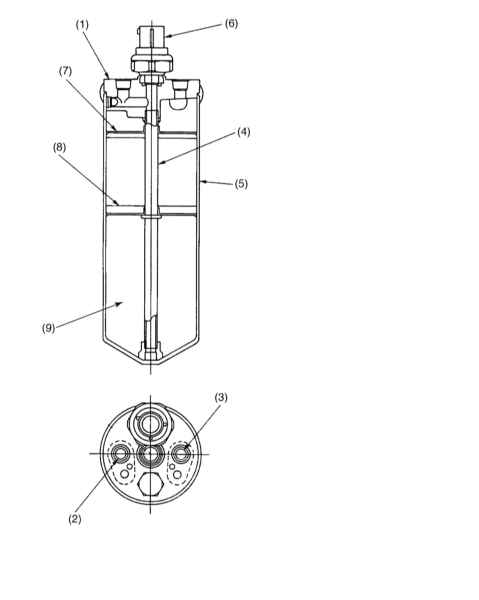

Принцип функционирования ресивера-осушителя

1 — Головной блок
2 — Входной штуцер
3 — Выходной штуцер
4 — Внутренняя трубка
5 — Корпус

6 — Датчик-выключатель давления
7 — Сетчатый фильтр
8 — Подушка сетчатого фильтра
9 — Сиккатив (Влагопоглатитель)

Расход циркуляции хладагента в тракте К/В определяется тепловой нагрузкой на систему. Ресивер-осушитель служит для хранения неиспользуемого в текущий момент запаса жидкого хладагента и выполняет следующие функции:

a) Удаление из жидкого хладагента пузырей с целью повышения эффективности функционирования системы (наличие пузырей нарушает точность дозировки пропускаемого через расширительный клапан хладагента. а также приводит к изменению его температуры и давления);
b) Удаление из хладагента влаги;
c) Удаление из хладагента твердых посторонних частиц.

Конструкция ресивера-осушителя представлена на иллюстрации.
