5.3.19. Проверка исправности функционирования датчика-выключателя давления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подключите специальный измеритель к высоконапорному штуцеру рефрижераторного тракта.
2. Отсоедините электропроводку от датчика-выключателя давления и произведите проверку исправности функционирования последнего при помощи тестера.

3. Анализ результатов проверки может быть произведен при помощи приведенных ниже таблиц.

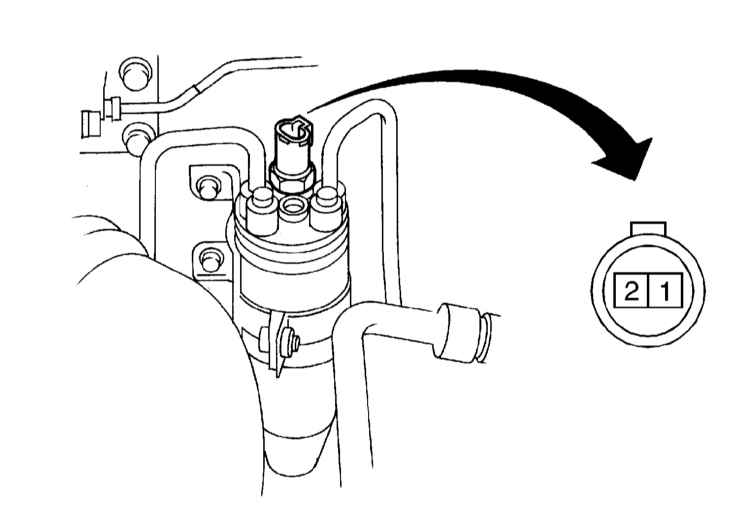

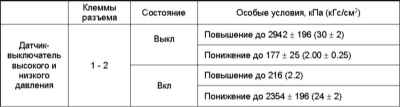

Проверка исправности функционирования двухуровневого датчика-выключателя давления

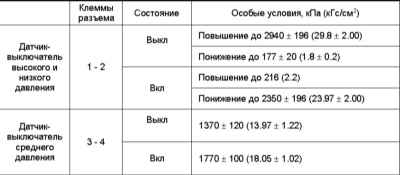

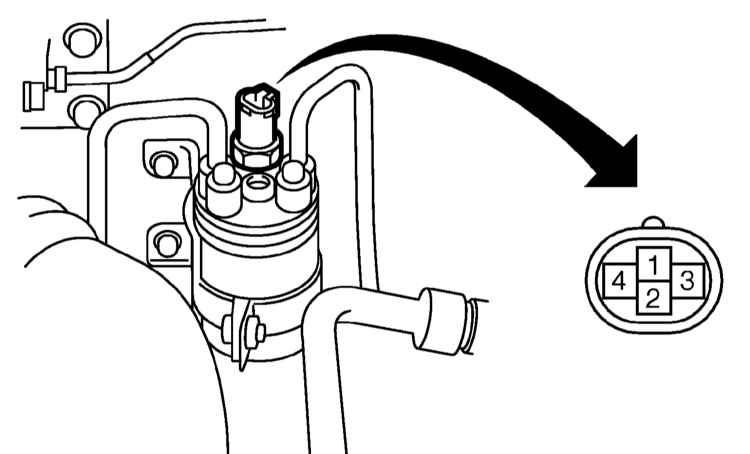

Проверка исправности функционирования трехуровневого датчика-выключателя давления
