5.3.7. Проверка исправности функционирования и обслуживание систем отопления и кондиционирования воздуха

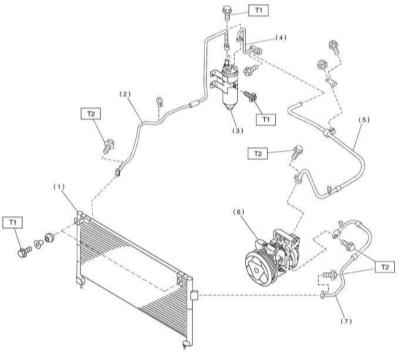

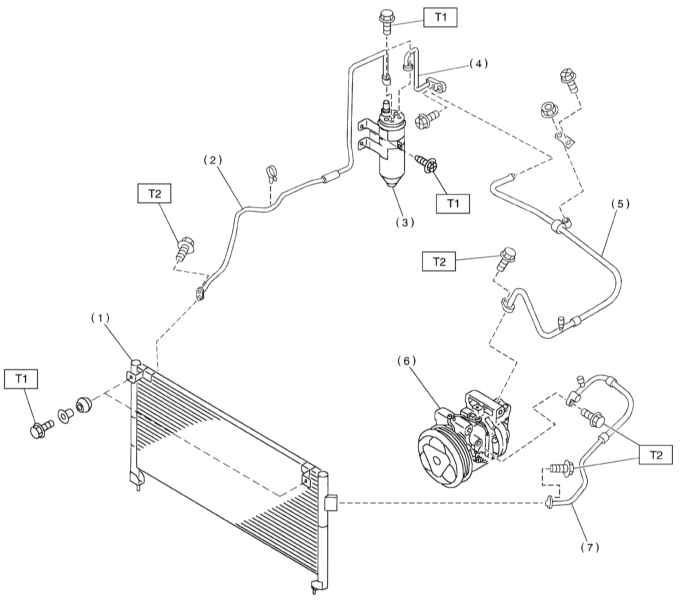

Схема расположения компонентов системы К/В

1 — Конденсатор
2 — Соединительная линия
3 — Ресивер-осушитель
4 — Соединительная трубка
5 — Шланг низкого давления
6 — Компрессор
7 — Шланг высокого давления

Усилия затягивания резьбовых соединений, Нм

Т1: 7.4
Т2: 15


Система кондиционирования

  Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!


Схема расположения компонентов системы кондиционирования показана на иллюстрации.

Перечисленные ниже контрольные проверки должны производиться на регулярной основе с целью поддержания системы кондиционирования воздуха в исправном состоянии:

a) Проверьте состояние ремня привода компрессора. В случае выявления дефектов или признаков износа произведите замену (см. Главу Текущее обслуживание);
b) Проверьте усилие натяжения приводного ремня, в случае необходимости произведите соответствующую регулировку (см. Главу Текущее обслуживание);
c) Проверьте шланги рефрижераторного тракта на наличие трещин, вздутий, признаков отвердевания и старения резины, оцените состояние штуцерных соединений. Дефектные компоненты замените;
d) Проверьте пластины теплообменника конденсатора на наличие застрявших между ними останков насекомых, старых листьев и прочего мусора. В случае необходимости прочистите зазоры тонкой кисточкой, либо продуйте их сжатым воздухом;
e) Проверьте уровень заряда системы.

Система кондиционирования воздуха должна включаться как минимум на 10 минут не реже чем раз в месяц (даже в зимнее время года). Длительное бездействие К/В приводит к отвердеванию и выходу из строя уплотнительных колец и манжет соединительного тракта.

Имеющие место утечки в тракте наилучшим образом проявляются при увеличении рабочих параметров системы (температура и давление), - оставьте кондиционер включенным на 5-10 минут при работающем двигателе. Источники утечек могут быть выявлены по потекам масла.

Ввиду сложности конструкции системы и необходимости использования специального оборудования, ее обслуживание, глубокая диагностика и восстановительный ремонт лежат вне пределов квалификации среднестатистического механика-любителя и должны производиться в условиях мастерской автосервиса. В компетенцию владельца автомобиля попадают лишь перечисленные ниже в настоящем Разделе простейшие проверки и замены.

Если система не функционирует вовсе, проверьте состояние соответствующего предохранителя и реле в монтажном блоке, расположенном в двигательном отсеке автомобиля.

Наиболее типичной причиной нарушения исправности функционирования К/В является снижение уровня заряда рефрижераторного масла. Приведенные ниже простейшие проверки позволят быстро выявить признаки снижения уровня хладагента.

Проверка уровня заряда хладагента

Прогрейте двигатель до нормальной рабочей температуры.

Включите К/В на максимальную хладопроизводительность. Выберите максимальный скоростной режим вентилятора. Откройте двери, чтобы избежать циклических отключений системы при охлаждении замкнутого в салоне воздушного объема.

Срабатывание муфты сцепления компрессора К/В сопровождается отчетливо слышимым щелчком, после которого центральная часть муфты должна начать вращаться. После того, как температура системы достигнет рабочего значения, ощупайте две подсоединенные к испарителю на переборке двигательного отсека трубки.

Более тонкая трубка, идущая к испарителю от выходного штуцера конденсатора, должна быть на ощупь достаточно холодной. Трубка потолще, идущая от выпускного штуцера испарителя назад к компрессору, должна быть еще немного (на 2 ÷ 6 градусов) холоднее. Если выпускная трубка на ощупь заметно теплее впускной, следовательно, система нуждается в подзарядке. Введите термометр в выходной воздуховод через центральный дефлектор на панели приборов . При включенном К/В температура выходящего из дефлектора воздуха должна быть на 2 ÷ 4.5 градуса ниже температуры окружающей среды (вплоть до значения 4.5°С). В очень жаркую погоду (выше +40°С), допустимо повышение выходной температуры до уровня 15.7 °С, но не более. Если кондиционер не обеспечивает требуемую интенсивность охлаждения воздуха, следует произвести подзарядку системы. Для более подробной диагностики состояния системы автомобиль следует отогнать в специализированную мастерскую.

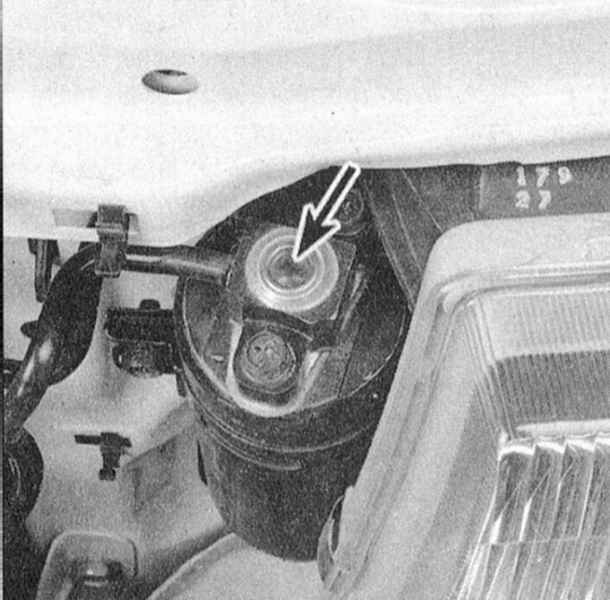

Загляните в смотровое окно на крышке сборки ресивера-осушителя, - вспенивание хладагента внутри ресивера свидетельствует о падении его уровня. В жаркую погоду пузыри в смотровом окне могут присутствовать даже при нормальном уровне рабочей жидкости, - после отключения системы вспенивание должно прекратиться.


Добавление хладагента

  Начиная с 1994 г. системы кондиционирования на всех моделях Subaru были переведены с хладагента R-12 на экологически чистый R-134а. Ввиду различия рабочих характеристик хладагенты не являются взаимозаменяемыми. Кроме того, конструкция штуцерных узлов и насадок к баллончикам не позволяет случайно заправить в систему масло не того типа. При замене компонентов в систему следует добавлять ровно такое количество хладагента соответствующего сорта, которое было утрачено при снятии компонента. Перед заправкой системы внимательно ознакомьтесь с отпечатанной на баллончике инструкцией!

Во многих регионах свободная продажа хладагента R-12 может быть запрещена и заправку системы следует производить в условиях специализированной станции техобслуживания. Хладагент типа R-134а можно приобрести практически в любом магазине автомобильных химикалиев!

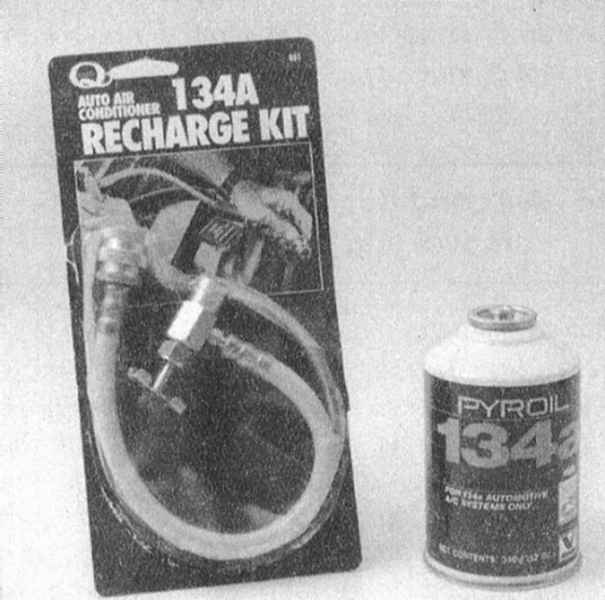

Приготовьте стандартный зарядный набор R-134а, - спрашивайте в магазинах автомобильных аксессуаров. В состав набора входят баллончик с рефрижераторным маслом объемом 14 унций (ounce), вентильная насадка и отрезок шланга, подсоединяемый между вентилем и сервисным штуцером низконапорной части рефрижераторного тракта. Зарядный сервисный штуцер обычно включен в большую тюбинговую линию рефрижераторного тракта, идущую к переборке двигательного отсека. Так как одного баллончика масла может оказаться недостаточно для окончательной зарядки системы, имеет смысл на всякий случай закупить сразу пару. Проследите, чтобы хотя бы в одном из баллончиков масло было подкрашено в красный цвет, что позволит быстро выявить утечки хладагента в случае возникновения таковых.

  Ни в коем случае не заправляйте в систему более двух баллончиков хладагента!


В соответствии с инструкциями изготовителей подсоедините зарядный набор к НИЗКОНАПОРНОЙ части рефрижераторного тракта.

Закройте вентиль на переходной насадке и наверните последнюю на головку баллончика, предварительно удостоверившись в наличии уплотнительного кольца/резиновой прокладки.

  Обязательно наденьте защитные очки!

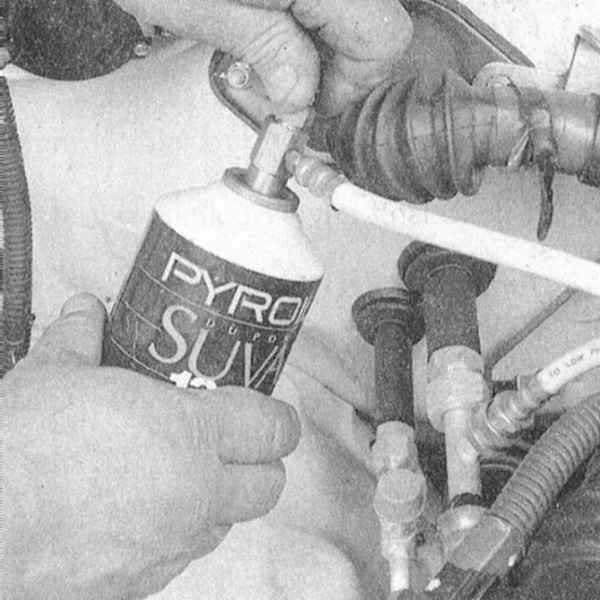

Снимите пылезащитный колпачок со штуцера низконапорной части рефрижераторного тракта и подсоедините к нему оборудованный разъемом быстрой стыковки шланг зарядного набора.

  Конструкция штуцерных узлов не позволит произвести подключение набора к высоконапорной части тракта.


Прогрейте двигатель до нормальной рабочей температуры и включите К/В. Проследите, чтобы шланг зарядного набора не соприкасался с лопастями вентилятора системы охлаждения и прочими движущимися компонентами в моторном отсеке.

Вращением вентильной насадки проткните головку баллончика, открыв тем самым подачу хладагента (должен послышаться характерный звук вырывающегося газа). В процессе всей зарядки держите баллончик строго вертикально, время от времени встряхивая его. Зарядку следует прерывать, когда температуры впускной и выпускной трубок испарителя сравниваются. Между сериями зарядки делайте паузу, необходимую для стабилизации системы.

  Ни в коем случае не закачивайте в систему более двух баллончиков хладагента! Во избежание обледенения баллончика в процессе заправки оберните его смоченным в теплой воде полотенцем.

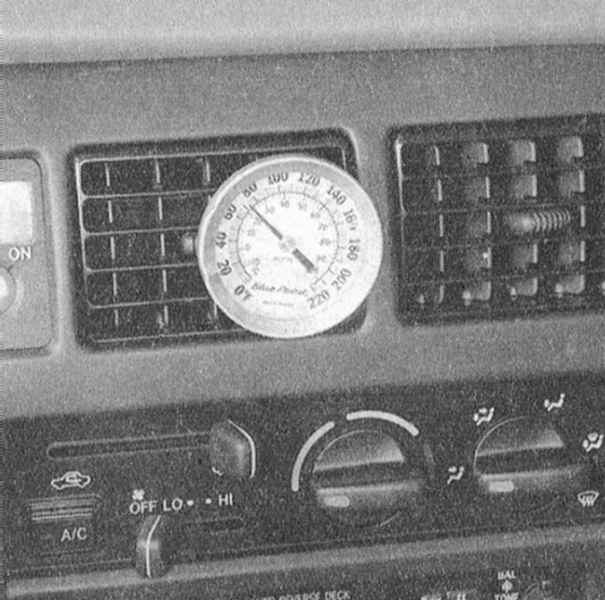

При наличии под рукой точного термометра введите его в через дефлектор в центральный воздуховод К/В и следите за температурой подаваемого в салон воздуха.

Когда баллончик опустеет, перекройте вентиль и отсоедините шланг от низконапорного штуцера системы. Сразу же наденьте на штуцер пылезащитный колпачок.

Отсоедините от баллончика вентильную насадку, в случае необходимости переставьте ее на второй баллончик и продолжите заправку. По завершении процедуры поставьте незаконченный баллончик вертикально на стеллаж и по мере надобности используйте его для подзарядки системы.

Система отопления

Если отопитель не обеспечивает должный нагрев подаваемого в салон воздуха, причиной такого отказа может являться одна из следующих:

a) Термостат заклинен в открытом положении, что не позволяет подаваемой в теплообменник отопителя охлаждающей жидкости двигателя нагреться до нормальной температуры. Замените термостат (см. Раздел Проверка исправности функционирования и замена термостата);
b) Имеет место нарушение проходимости охладительного тракта, что блокирует подачу охлаждающей жидкости в теплообменник отопителя. Ощупайте шланги, подсоединенные к патрубкам на задней переборке двигательного отсека. Оба шланга должны быть горячими, - противное свидетельствует о нарушении проходимости тракта (заблокированы шланги, теплообменник, либо управляющая заслонка отопителя). Отсоедините шланги и произведите обратнопоточную промывку теплообменника. Промойте также оба шланга;
c) Если восстановить проходимость теплообменника путем промывки не удается, следует произвести его замену (см. Раздел Снятие и установка теплообменника отопителя).

Если скорость вращения вентилятора отопителя не соответствует выбранному положению соответствующего переключателя на панели управления системы, проверьте состояние предохранителя, соединительной электропроводки, реле, переключателя и резистивной сборки.

Если выход воздуха через дефлекторы вовсе отсутствует, предпримите следующие действия:

a) Включите зажигание и активируйте вентилятор отопителя. Прижмите ухо к дефлектору и попытайтесь на слух определить, функционирует ли приводной мотор;
b) Если звуки, подтверждающие исправность функционирования мотора отсутствуют, а резистивная сборка в порядке, следует заменить мотор (см. Раздел Снятие, проверка и установка приводного электромотора вентилятора отопителя).

Увлажнение коврового покрытия на полу под теплообменником отопителя, либо выход пара через дефлекторы воздуховодов говорят об утечках теплообменника. Снимите теплообменник (см. Раздел Снятие и установка теплообменника отопителя) и замените его новым (теплообменник отопителя восстановительному ремонту не подлежит).

Проверьте проходимость дренажного шланга, идущего от сборки отопителя/испарителя и проложенного справой стороны переборки. Блокировка данного шланга может приводить к выходу пара из дефлекторов воздуховодов при включении отопителя.

Устранение запахов системы кондиционирования воздуха

Неприятные запахи, зачастую возникающие при включении К/В вызываются образованием колоний плесени на пластинах теплообменника испарителя. Теплая влажная среда создает благоприятные условия для возникновения и развития грибковых микроорганизмов.

Доступ к теплообменнику испарителя на большинстве моделей крайне ограничен. Процедура гарантированного полного удаления плесени, выполняемая в условиях мастерской автосервиса является достаточно трудоемкой, отнимает много времени и требует применения сильнодействующих дезинфицирующих средств. В принципе, достаточно эффективная обработка может быть выполнена и в домашних условиях собственными силами владельца автомобиля.

Специальные дезинфицирующие средства в аэрозольной расфасовке, предназначенные для обслуживания систем кондиционирования воздуха, можно приобрести практически в любом магазине автомобильных аксессуаров. Следует помнить, что цена средства обычно прямо пропорциональна его эффективности. Переключите систему в режим циркуляции воздуха и на десять минут включите вентилятор отопителя на максимальную скорость. С целью просушки системы включите обогрев на максимальную интенсивность. Отсоедините электропроводку от компрессора с целью предотвращения его срабатывания.

Подача средства обычно осуществляется через длинный шланг. Снимите резисторную сборку электромотора привода вентилятора отопителя (см. Раздел Снятие и установка резистивной сборки приводного электромотора вентилятора отопителя), введите сопло подающей насадки в образовавшееся отверстие и сместите его влево, направив на теплообменник испарителя. Подача средства осуществляется в соответствии с инструкциями его изготовителя. Постарайтесь максимально полно обработать всю поверхность теплообменника. Длительность каждого цикла обработки и интервалы между сериями должны быть указаны на этикетке тары.

Наилучшей профилактической мерой против возникновения колоний плесени в теплообменнике испарителя является регулярная проверка проходимости дренажной трубки, а также кратковременное включение режима удаления конденсата после каждой дальней поездки с работающим кондиционером с целью просушки испарителя.
