4.5.9. Снятие, проверка состояния и установка элементов привода клапанов

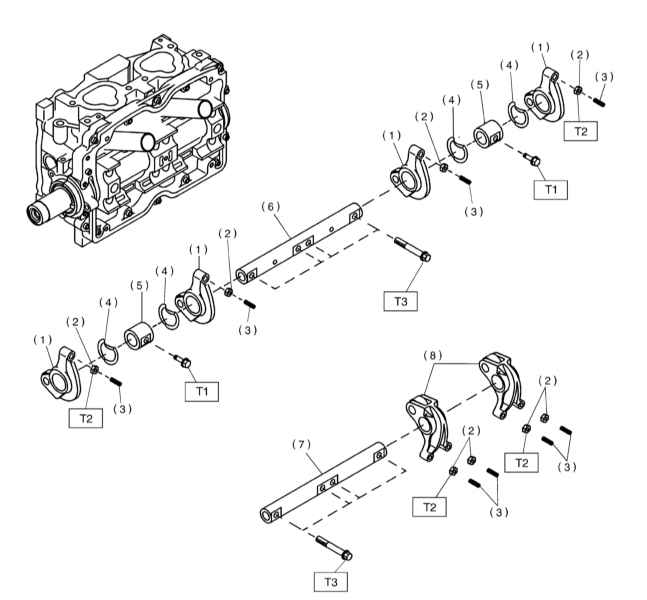

Расположение компонентов привода клапанов
Детали установки компонентов привода клапанов

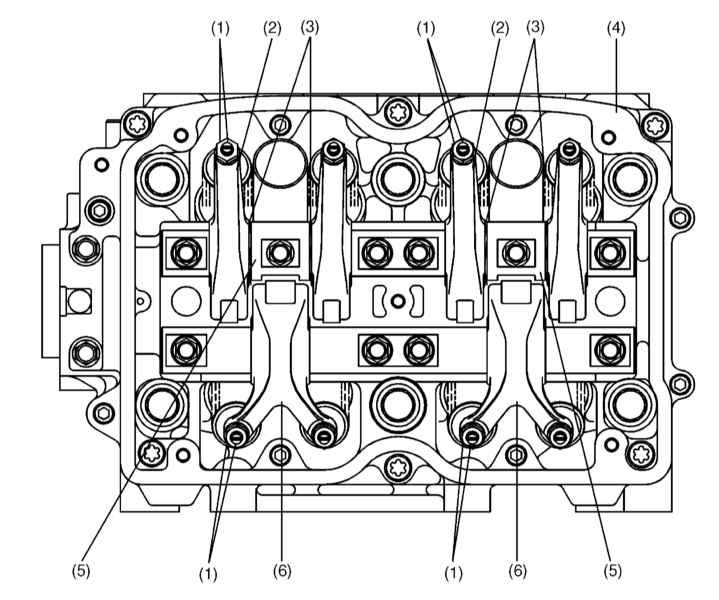

Расположение компонентов сборки коромысел показано на иллюстрации.

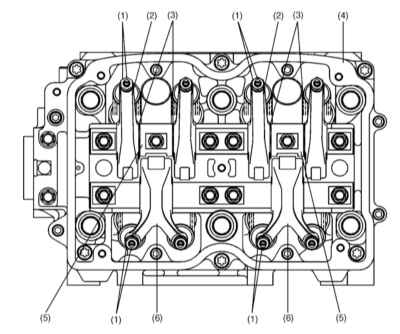

Детали установки компонентов сборки коромысел показано на иллюстрации.
Коромысла привода впускных и выпускных клапанов установлены на их собственные
оси, которые в совместной сборке с первыми удерживаются крышками головок цилиндров.
Конец каждого коромысла со стороны клапана снабжен регулировочным винтом и гайкой.
Посредством поворота этого винта можно регулировать клапанный зазор.
Вилкообразные коромысла выпускных клапанов управляют одновременно двумя выпускными
клапанами.
СНЯТИЕ
РАЗБОРКА
|
|
|

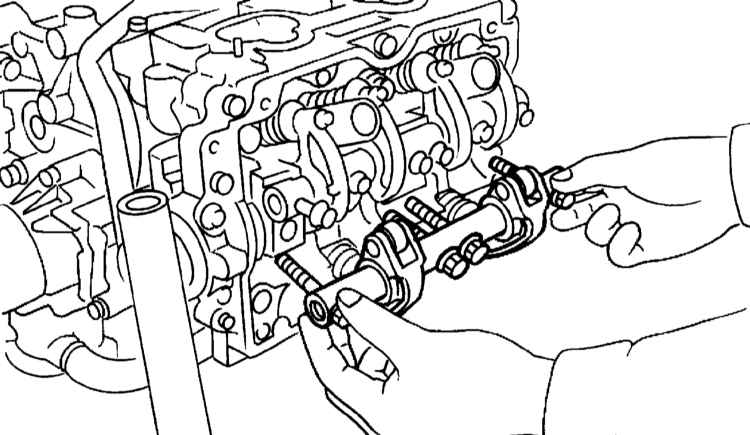

1. Выверните болты крепления оси коромысел.
2. Извлеките ось коромысел. Снимите с оси коромысла, пружины, пластины
и опорные втулки, - снимаемые компоненты складывайте в порядке их
установки.
3. Отпустите гайки и выверните из коромысел регулировочные винты.
|
|
ПРОВЕРКА
|
|

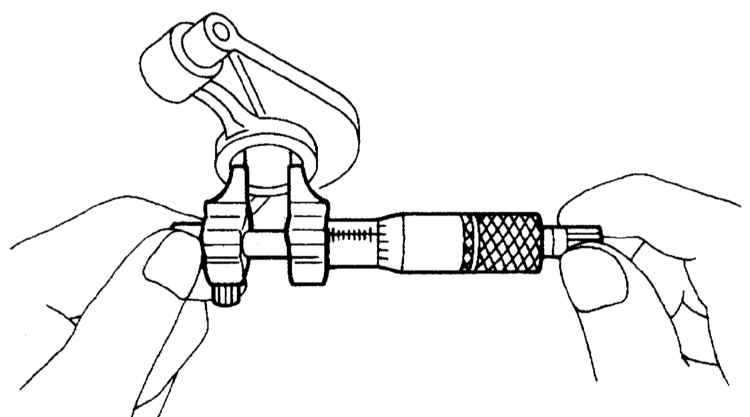

| 1. Измерьте внутренние диаметры коромысел и внешний
диаметр оси коромысел в соответствующих точках. Путем вычитания результатов
вторых измерений из соответствующих результатов первых определите
величины масляных зазоров. Сравните результаты измерения с требованиями
Спецификаций, замените изношенные компоненты.

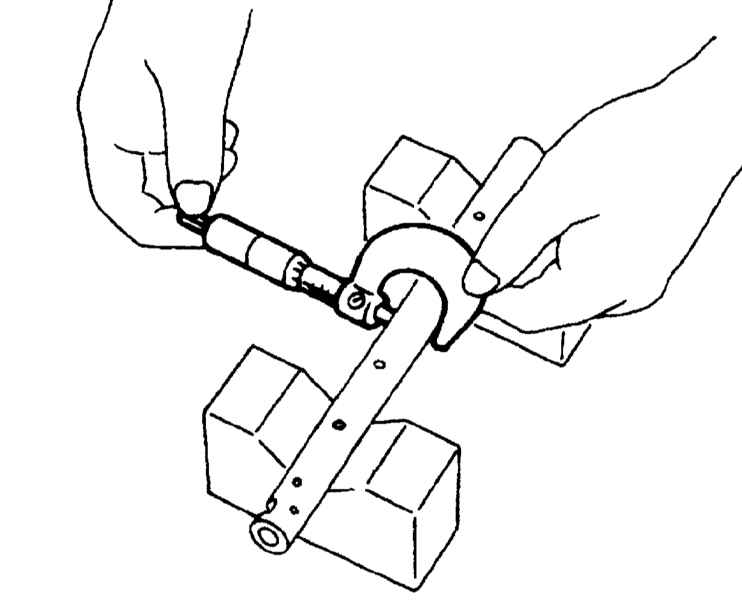

2. Измерьте внутренние диаметры опорных втулок (держателей) оси
коромысел и внешний диаметр оси коромысел в соответствующих точках
и определите величины масляных зазоров. Сравните результаты измерения
с требованиями Спецификаций, замените изношенные компоненты.
3. Внимательно осмотрите рабочие (контактирующие с кулачками распределительного
вала и стержнями клапанов) поверхности коромысел. В случае выявления
зазубрин, задиров и признаков чрезмерного износа замените дефектные
компоненты.
4. Проверьте плавность вращения роликов коромысел. Замените дефектные
компоненты.
5. Визуально изучите состояние компонентов редукционного клапана
в торцевой части оси коромысел. В случае выявления трещин на контрольном
шарике, инородных частиц на витках пружины или признаков развития
утечек, замените вышедшие из строя компоненты, либо ось коромысел
в сборе.
|
|
СБОРКА
|
|
|
Сборка производится в порядке, обратном порядку
разборки. Проследите, чтобы болты крепления опорных втулок оси коромысел
были затянуты с требуемым усилием (5 Нм).
|
Коромысла,
их оси и опоры осей помечены идентификационными метками, -
проследите за правильностью установки компонентов!
|
|
|
УСТАНОВКА
|
|
|

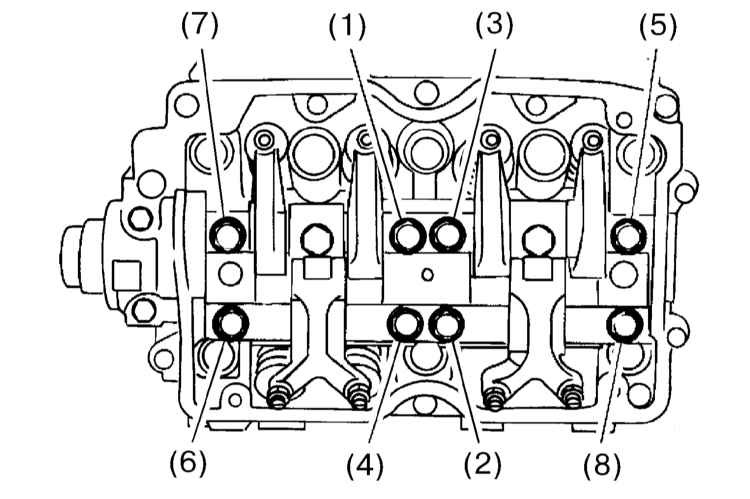

1. Установите сборку на свое место и временно затяните
болты с 1 по 4 в указанном на иллюстрации порядке с равномерным
усилием.
|
2. Затяните с требуемым усилием
(25 Нм) болты с (5) по (8).
3. Затяните с требуемым усилием (25 Нм) болты с (1) по (4).
|
4. Произведите регулировку клапанных зазоров (см. Раздел
Проверка и регулировка клапанных зазоров).
5. Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов
|
|
|
|
