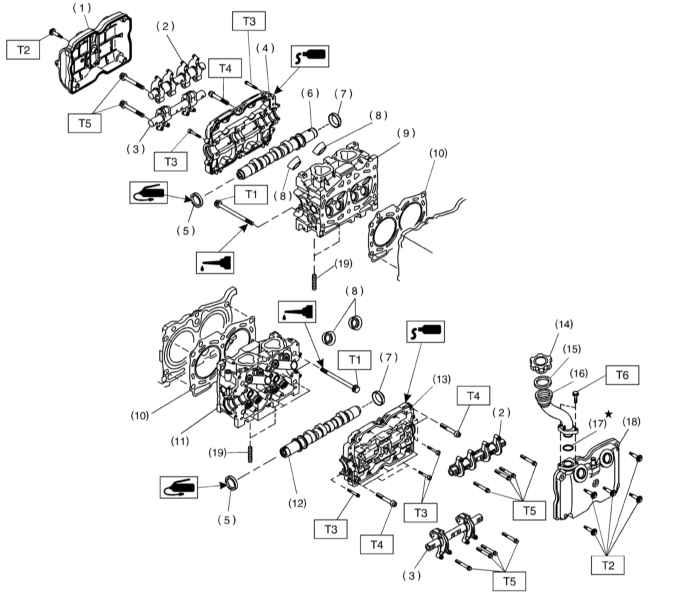

4.5.10. Снятие и установка распределительных валов

Не следует без необходимости снимать сальники распределительных валов. При снятии сальников постарайтесь не повредить шейки валов!

1. Снимите V-образный ремень (см. Главу Текущее обслуживание).
2. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала).
3. Снимите крышку приводного ремня ГРМ (см. Раздел Снятие и установка передних крышек привода ГРМ).
4. Снимите сборку ремня ГРМ (см. Раздел Снятие и установка ремня привода ГРМ, проверка состояния компонентов).
5. Снимите зубчатое колесо распределительного вала (см. Раздел Снятие, проверка состояния и установка зубчатых колес распределительных валов).
6. Снимите зубчатое колесо коленчатого вала (см. Раздел Снятие и установка зубчатого колеса коленчатого вала).

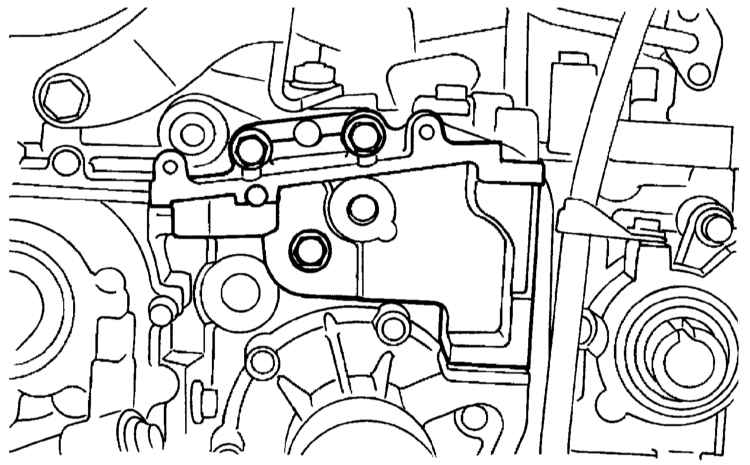

Снимите левую секцию задней крышки привода ГРМ.

Внимание: Постарайтесь не повредить и не потерять потеряйте резиновый уплотнитель!

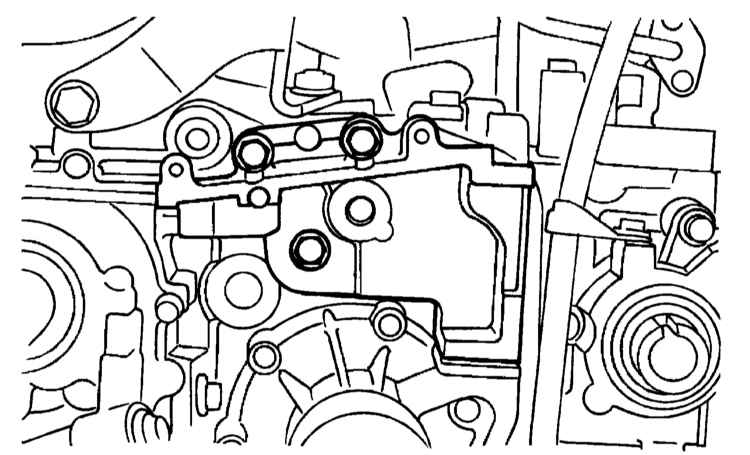

7. Снимите правую секцию задней крышки привода ГРМ.

Постарайтесь не повредить и не потерять потеряйте резиновый уплотнитель!

8. Снимите кронштейн натяжителя газораспределительного ремня.

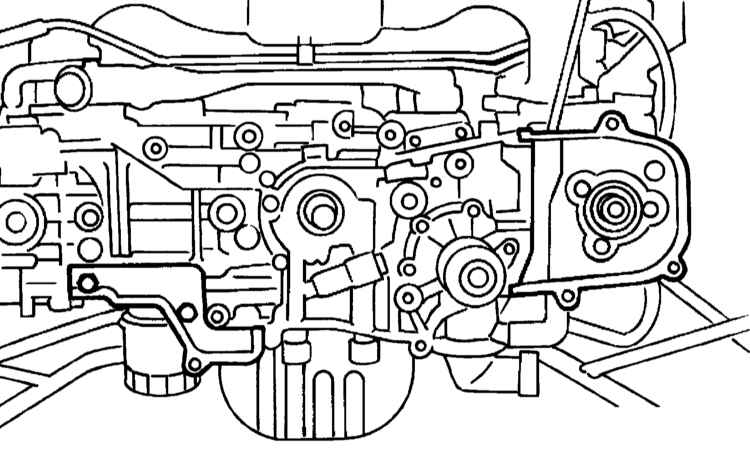

9. На левом полублоке снимите опору датчика положения распределительного вала (CMP) и направляющую трубку щупа измерения уровня двигательного масла.
10. Снимите сборку коромысел (см. Раздел Снятие, проверка состояния и установка элементов привода клапанов).

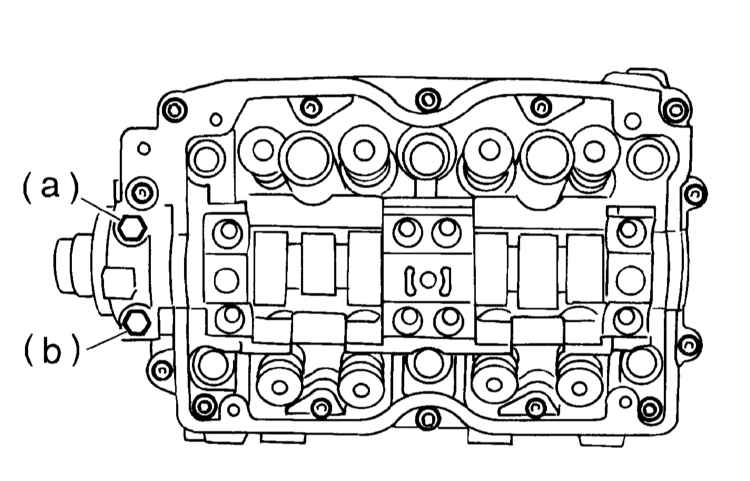

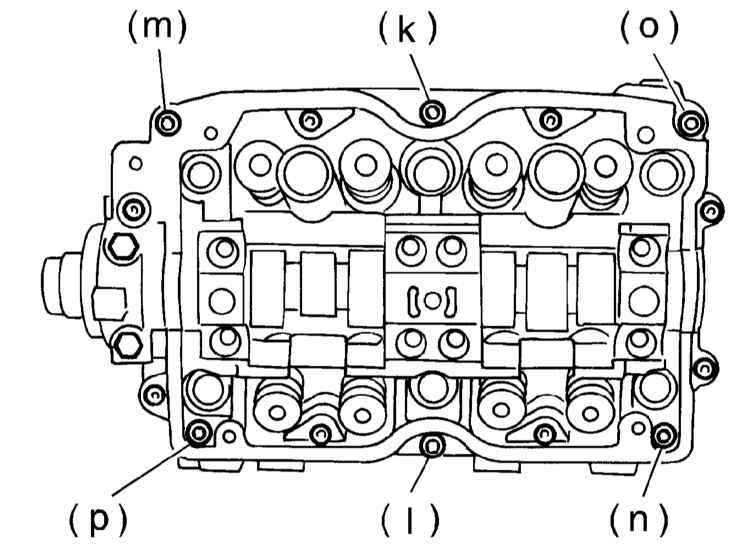

11. Выверните последовательно болты (1) и (2) крепления крышки распределительного вала.

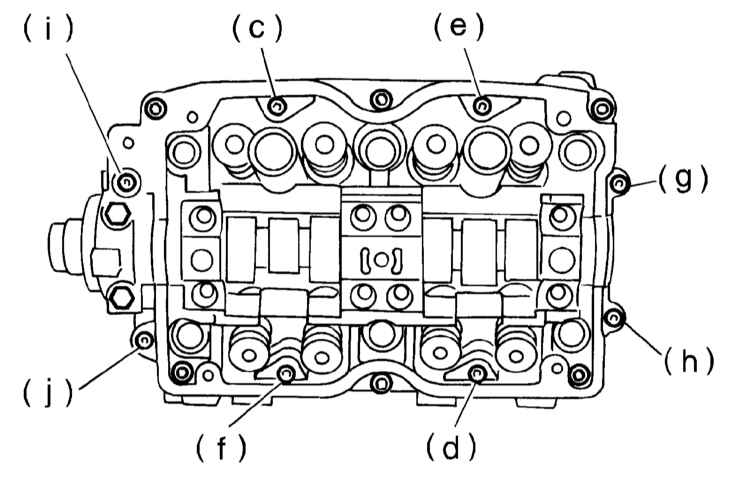

12. Действуя в порядке возрастания порядковых номеров, равномерно ослабьте очередные восемь болтов (с [3] по [10]) крепления крышки распределительного вала.

13. При помощи специального ключа типа TORX PLUS (ST 499497000) выверните в порядке возрастания порядковых номеров оставшиеся шесть крепежных болтов (с [11] по [16]).

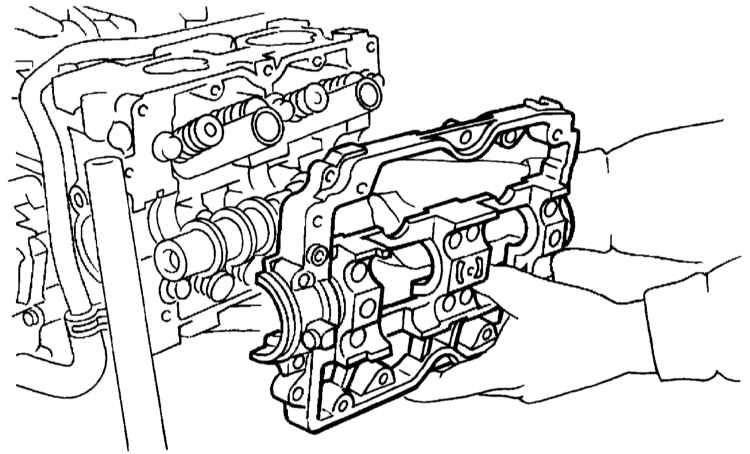

14. Аккуратно снимите крышку распределительного вала.

15. Извлеките распределительный вал.
16. Снимите сальник.
17. Снимите установленную с задней стороны вала заглушку.

1. Уложив вал специальные призмы V-образной формы, при помощи циферблатного измерителя плунжерного типа определите величину его радиального биения. Оцените степень износа подшипниковых шеек. В случае необходимости произведите соответствующий восстановительный ремонт, либо замените вал.

2. Измерьте наружные диаметры шеек распределительного вала и внутренние диаметры постелей соответствующих подшипников в головке цилиндров. Путем вычитания результата первого измерения из результата второго определите величину рабочих зазоров подшипников. Сравните результаты вычислений с требованиями Спецификаций, в случае необходимости замените вал, либо головку.

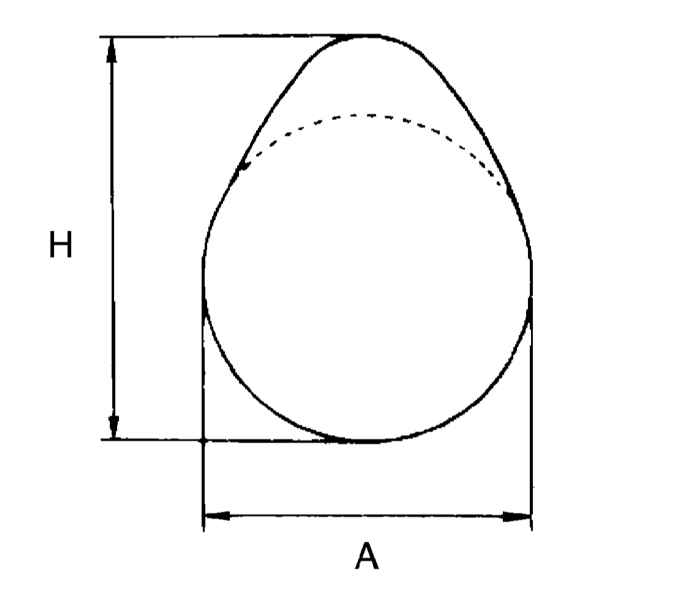

3. Оцените состояние рабочих поверхностей кулачков вала. Мелкие дефекты могут быть устранены с помощью точильного камня. Измерьте геометрические параметры кулачков. Сравните результаты измерений с требованиями Спецификаций, в случае необходимости замените вал.

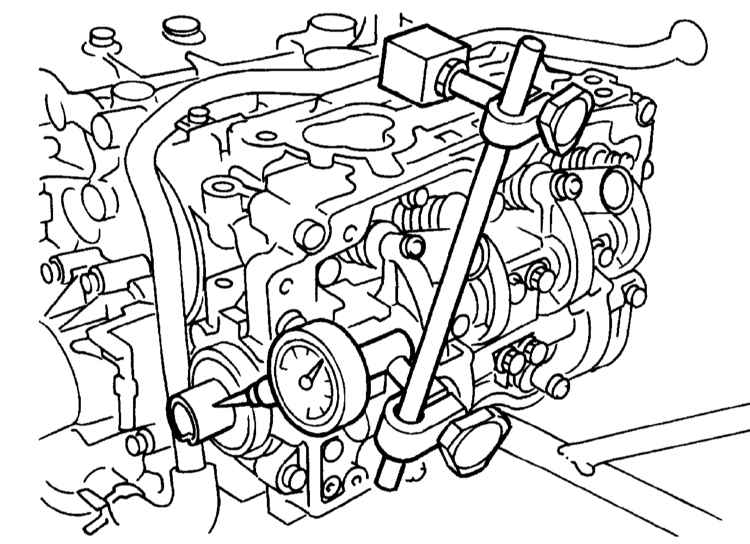

4. С помощью циферблатного измерителя плунжерного типа определите величину осевого люфта распределительных валов. Сравните результаты измерений с требованиями Спецификаций, в случае необходимости замените суппорт вала.

1. Нанесите слой двигательного масла на шейки распределительного вала и установите его.
2. Нанесите по периметру сопрягаемой поверхности крышки распределительного вала герметик Three Bond 1280B P/N K0877YA018. Подушка герметика должна иметь сечение 3 мм в диаметре (A) и накладывается по краю (B) контактной поверхности крышки (С).

3. Временно затяните в порядке увеличения порядковых номеров болты с (7) по (10).
4. Установите сборку коромысел (см. Раздел Снятие, проверка состояния и установка элементов привода клапанов).
5. Действуя в строго определенном порядке, затяните с требуемым усилием болты крепления сборки коромысел (см. Раздел Снятие, проверка состояния и установка элементов привода клапанов).
6. При помощи специального ключа типа TORX PLUS (ST 499497000), двигаясь в порядке возрастания порядковых номеров, затяните с требуемым усилием (18 Нм) болты с (11) по (16).
7. Действуя в порядке возрастания порядковых номеров, затяните с требуемым усилием (10 Нм) болты с (3) по (9).
8. Действуя в порядке возрастания порядковых номеров, затяните с требуемым усилием (10 Нм) болты (1) и (2).

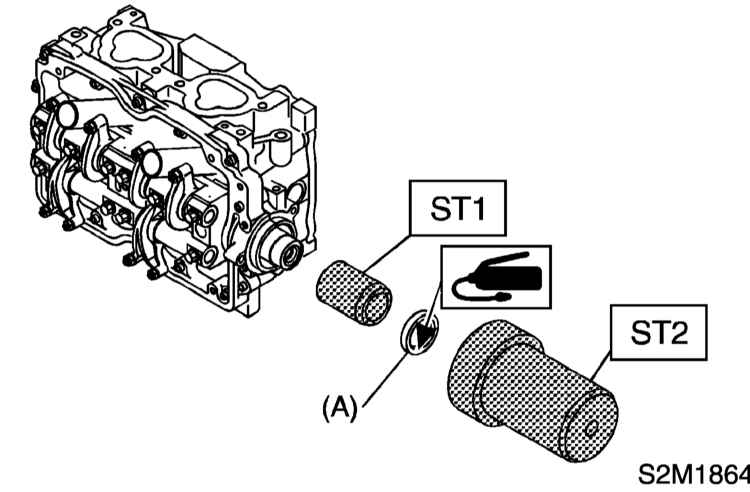

9. Предварительно смазав уплотнительные губки, с помощью специальной оправки (ST 499597000) и проставки ST 499587500 посадите на цапфу распределительного вала НОВЫЙ сальник (А) (см. сопр. иллюстрацию).

10. С помощью приспособления для установки сальников ST 499587700 посадите на место заглушку.
11. Произведите регулировку клапанных зазоров (см. Раздел Проверка и регулировка клапанных зазоров).
12. Установите крышку головки цилиндров и подсоедините шланг вентиляции картера (PCV).
13. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов
