6.2.13. Замена датчика кислорода

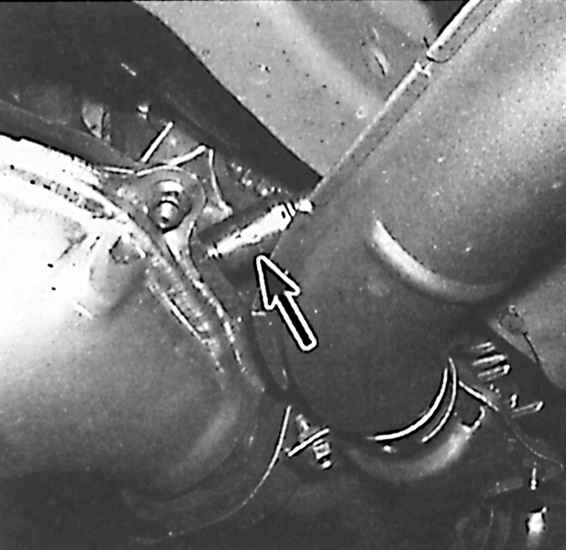

Расположение верхнего датчика кислорода

Датчик кислорода указан стрелкой.

Предупреждение

Поскольку датчик установлен в выпускном коллекторе или в выхлопной трубе, которая сжимается в холодном состоянии, может оказаться довольно сложным делом снять датчик при холодном двигателе. Для того чтобы уменьшить риск повреждения датчика, запустите двигатель на 1–2 минуты и выключите его. При снятии датчика кислорода соблюдайте осторожность, чтобы не обжечься о горячие выхлопные трубы.

На моделях с 1990 по 1994 год установлен один датчик кислорода, расположенный перед катализатором. На моделях с 1995 года установлены два датчика кислорода: один – перед катализатором, второй – за катализатором.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Поднимите автомобиль и зафиксируйте на подставках.

3. Снимите жаростойкие экраны, которые ограничивают доступ к датчику кислорода и отсоедините от датчика электрический разъем.

4. Вывинтите датчик кислорода из выхлопной трубы.

5. Нанесите на резьбу датчика средство, препятствующее пригоранию датчика, и ввинтите датчик в выхлопную трубу.

6. Подсоедините к датчику электрический разъем.

7. Опустите автомобиль.
