14.1.10.2. Модели с 1995 года

ПОРЯДОК ВЫПОЛНЕНИЯ

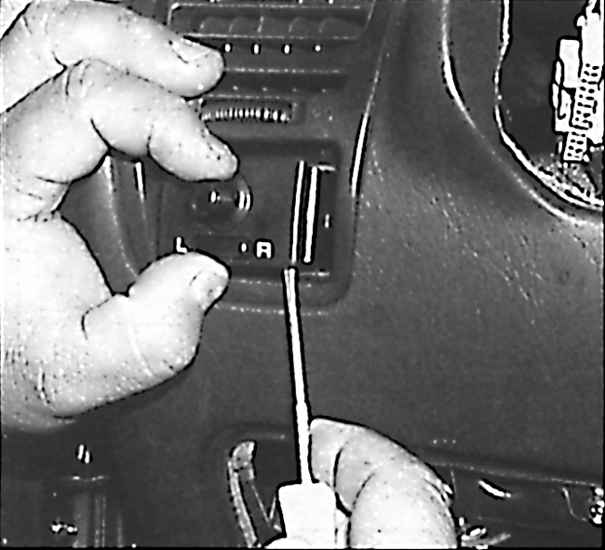

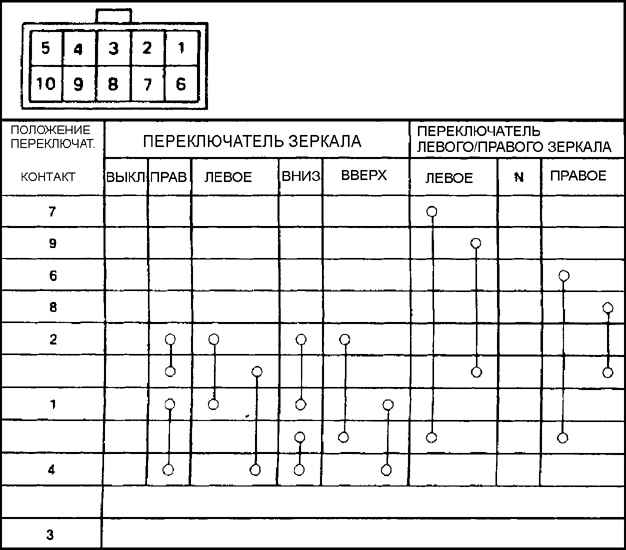

1. Используя лезвие тонкой отвертки, извлеките выключатель из панели приборов. 2. Отсоедините от выключателя электрический разъем. 3. Используя омметр, проверьте состояние контактов на выключателе регулировки положения зеркала в зависимости от положения выключателя (см. рис. Расположение контактов на электрическом разъеме и состояние контактов на разъеме при различных положениях выключателя регулировки положения зеркала). 4. Подсоедините к выключателю электрический разъем, и установите выключатель в гнездо панели приборов до четкой его фиксации.

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

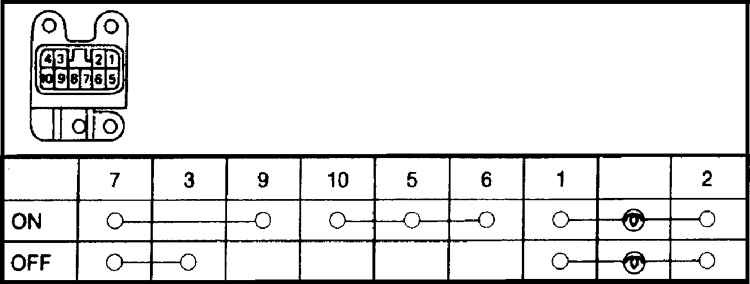

Расположение контактов электрического разъема выключателя аварийной световой сигнализации и состояние контактов на разъеме при различных положениях выключателя

ПОРЯДОК ВЫПОЛНЕНИЯ

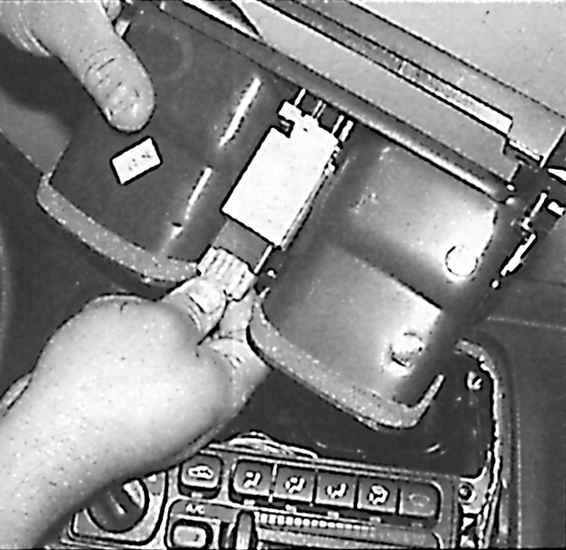

1. Снимите верхнюю центральную отделку панели приборов. 2. Отсоедините от выключателя электрический разъем, отвинтите винты крепления и снимите выключатель с верхней центральной отделки панели приборов. 3. Используя омметр, проверьте состояние контактов выключателя в зависимости от положения выключателя (см. рис. Расположение контактов электрического разъема выключателя аварийной световой сигнализации и состояние контактов на разъеме при различных положениях выключателя). 4. Установите выключатель на место, закрепите винтами, подсоедините электрический разъем, и установите верхнюю центральную отделку панели приборов.

ВЫКЛЮЧАТЕЛИ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ И ПРОТИВОТУМАННОЙ ФАРЫ

Расположение контактов электрического разъема выключателя заднего противотуманного фонаря и состояние контактов на разъеме при различных положениях выключателя

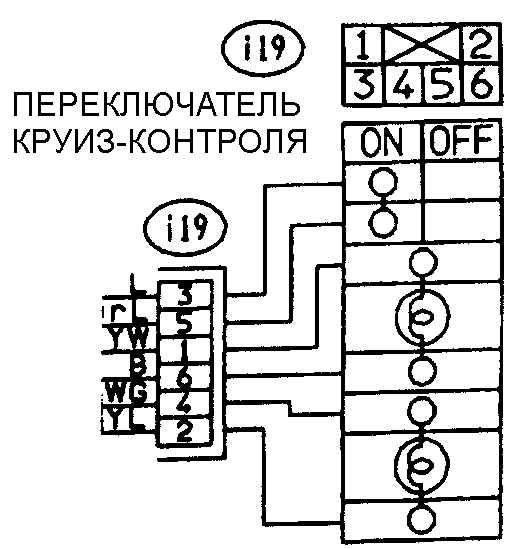

Расположение контактов на разъеме выключателя системы круиз-контроля и состояние контактов на разъеме при различных положениях выключателя

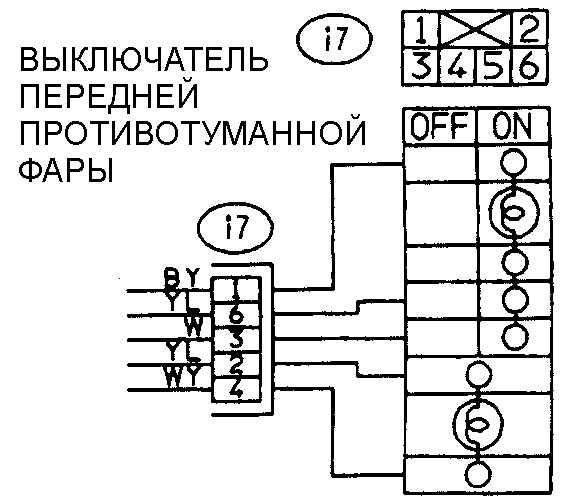

Расположение контактов электрического разъема выключателя передней противотуманной фары и состояние контактов на разъеме при различных положениях выключателя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную накладку комбинации приборов. 2. Извлеките соответствующий выключатель из декоративной накладки комбинации приборов. 3. Используя омметр, проверьте состояние контактов выключателя в зависимости от положения соответствующего выключателя (см. рис. Расположение контактов электрического разъема выключателя заднего противотуманного фонаря и состояние контактов на разъеме при различных положениях выключателя, Расположение контактов на разъеме выключателя системы круиз-контроля и состояние контактов на разъеме при различных положениях выключателя, Расположение контактов электрического разъема выключателя передней противотуманной фары и состояние контактов на разъеме при различных положениях выключателя). 4. Установите соответствующий выключатель в декоративную накладку комбинации приборов, подсоедините электрический разъем, и установите декоративную накладку комбинации приборов.
