14.1.17. Регулировка света фар

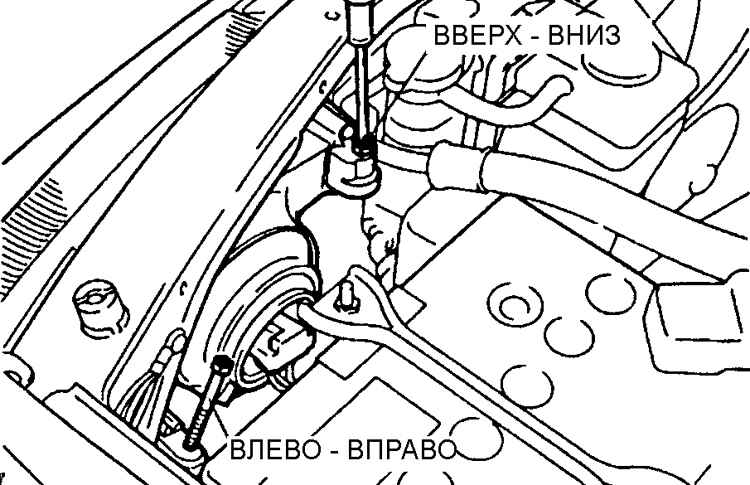

Расположение винтов регулировки света фар на моделях с 1990 по 1994 год

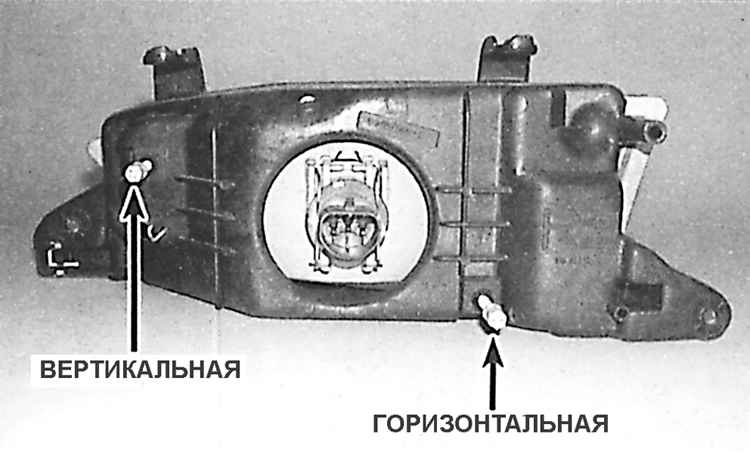

Расположение винтов регулировки света фар на моделях с 1995 года

Правильная регулировка света фар имеет большое значение для безопасности движения. Точная регулировка возможна только с помощью специального прибора.

Для регулировки света фар используются винты, расположенные в задней части фары. Внутренний винт предназначен для регулировки света фар в горизонтальной плоскости, а внешний винт – для регулировки в вертикальной плоскости.

Регулировку света фар можно произвести при включенном ближнем свете в темное время суток.

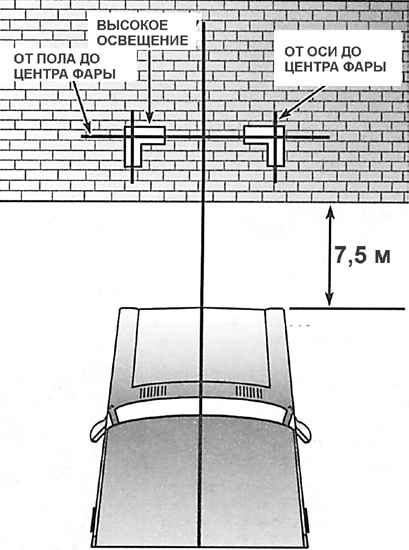

Установите автомобиль на ровную горизонтальную поверхность напротив вертикальной стены или экрана на расстоянии 7,5 м и произведите регулировку света фар в соответствии со схемой.
