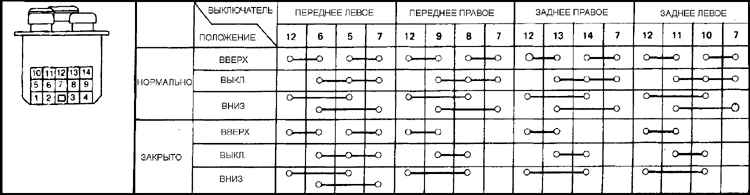

14.1.23. Стеклоподъемники с электроприводомРасположение контактов главного переключателя стеклоподъемников
и состояние контактов на разъеме переключателя при различных положениях переключателя
на моделях с 1990 года по 1994 год
Расположение контактов дверного переключателя стеклоподъемников
и состояние контактов на разъеме переключателя при различных положениях переключателя
на моделях с 1990 года по 1994 год

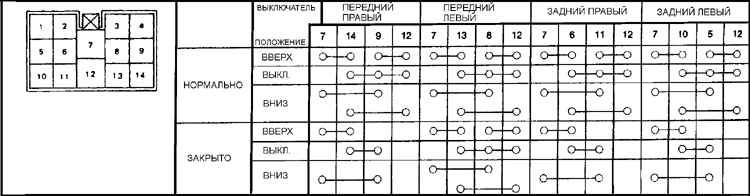

Расположение контактов главного переключателя стеклоподъемников
и состояние контактов на разъеме переключателя при различных положениях переключателя
на моделях с 1995 года
Расположение контактов дверного переключателя стеклоподъемников
и состояние контактов на разъеме переключателя при различных положениях переключателя
на моделях с 1995 года
Стеклоподъемники с электрическим приводом работают только при включении зажигания.
Каждый стеклоподъемник имеет отдельный реверсивный двигатель. Положение переключателя
стеклоподъемника определяет полярность напряжения, подаваемого к двигателю и
задает направление вращения электродвигателя. На части автомобилей в цепи питания
каждого двигателя стеклоподъемника установлены размыкатели цепи.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для проверки работы переключателей
стеклоподъемников снимите переключатель и, используя омметр, проверьте
замыкание контактов переключателя при различных положениях переключателя
(см. рис. Расположение контактов главного
переключателя стеклоподъемников и состояние контактов на разъеме переключателя
при различных положениях переключателя на моделях с 1990 года по 1994
год, Расположение контактов дверного
переключателя стеклоподъемников и состояние контактов на разъеме переключателя
при различных положениях переключателя на моделях с 1990 года по 1994
год, Расположение контактов главного
переключателя стеклоподъемников и состояние контактов на разъеме переключателя
при различных положениях переключателя на моделях с 1995 года,
Расположение контактов дверного переключателя
стеклоподъемников и состояние контактов на разъеме переключателя при
различных положениях переключателя на моделях с 1995 года). |
| 2. Если переключатели стеклоподъемников
исправны, а стеклоподъемник не работает, проверьте подачу напряжения
к двигателю стеклоподъемника. |
| 3. Если напряжение поступает к двигателю
стеклоподъемника, а стеклоподъемник не работает, отсоедините стекло
двери от стеклоподъемника и, перемещая стекло вручную, проверьте легкость
и плавность его перемещения. |
| 4. Если стекло перемещается легко,
замените двигатель стеклоподъемника. |
|
|
