14.1.19. Замена лампочек накаливанияПЕРЕДНИЕ ПОВОРОТЫ И ГАБАРИТНЫЕ ОГНИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

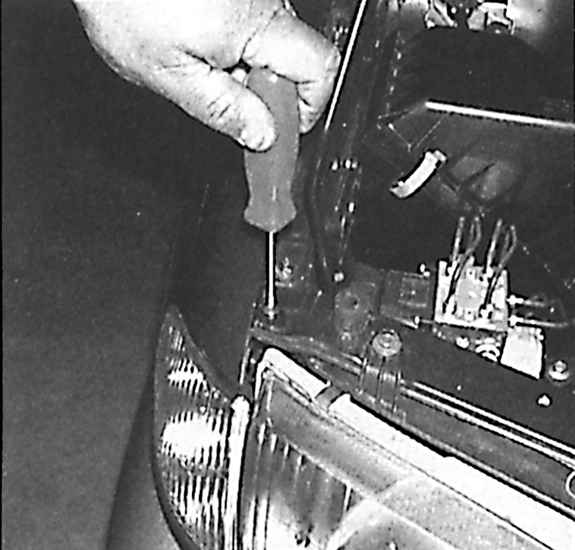

1. Откройте капот и вывинтите
винт, который крепит передний габаритный фонарь к крылу. |
 |

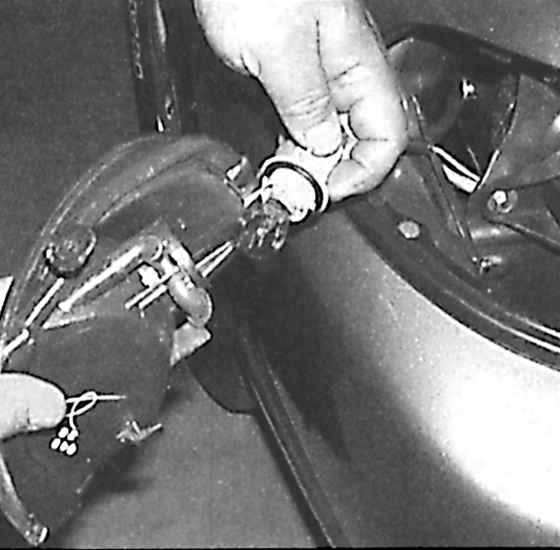

2. Потянув вперед, извлеките
передний габаритный фонарь, поверните держатель лампочки против часовой
стрелки и извлеките его из фонаря. |
 |

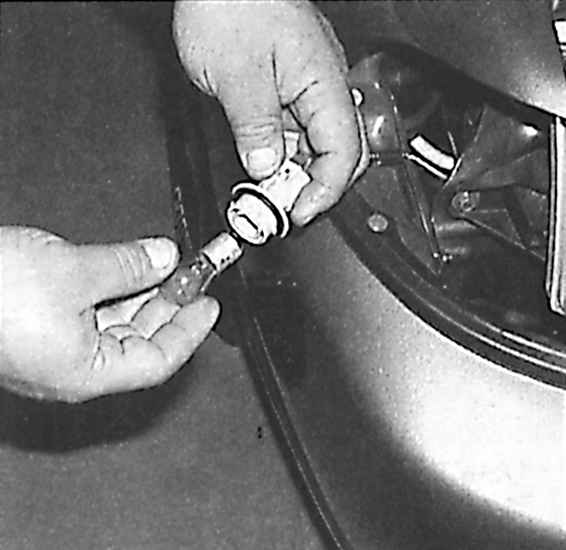

3. Поверните лампочку против
часовой стрелки и извлеките ее из держателя. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ЗАДНИЙ ФОНАРЬ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
|

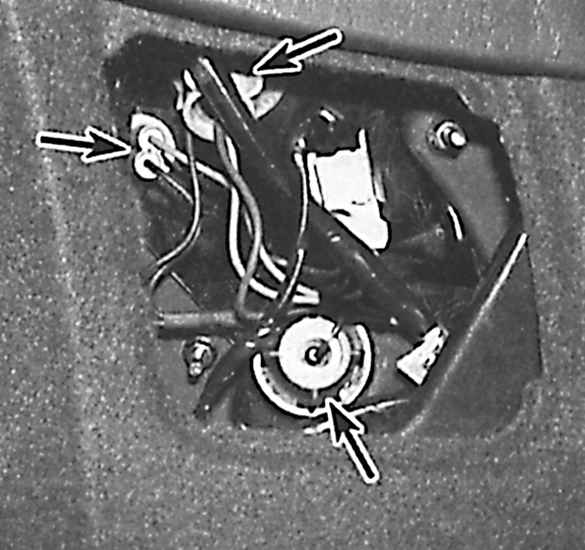

| 1. Снимите отделку багажного отделения
напротив заднего фонаря (стрелками указаны лампы накаливания в заднем
фонаре). |
 |

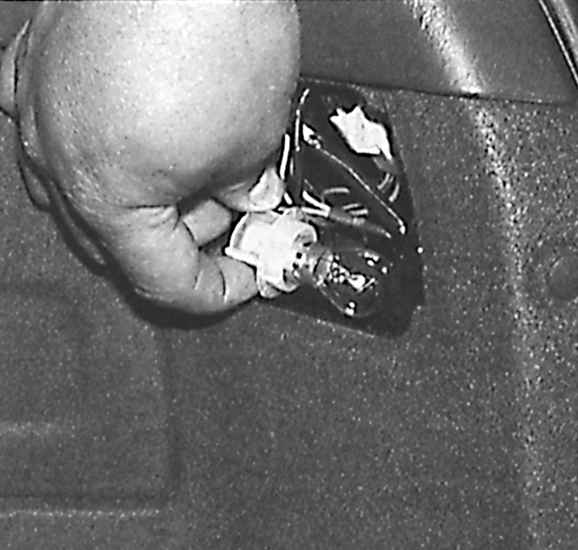

2. Поверните держатель лампочки
накаливания против часовой стрелки и извлеките его из заднего фонаря. |
| 3. Нажмите и в этом положении поверните
лампочку против часовой стрелки и извлеките ее из держателя лампочки. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ФОНАРЬ СТОП-СИГНАЛА И ЗАДНЕГО ХОДА, РАСПОЛОЖЕННЫЙ В КРЫШКЕ БАГАЖНИКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

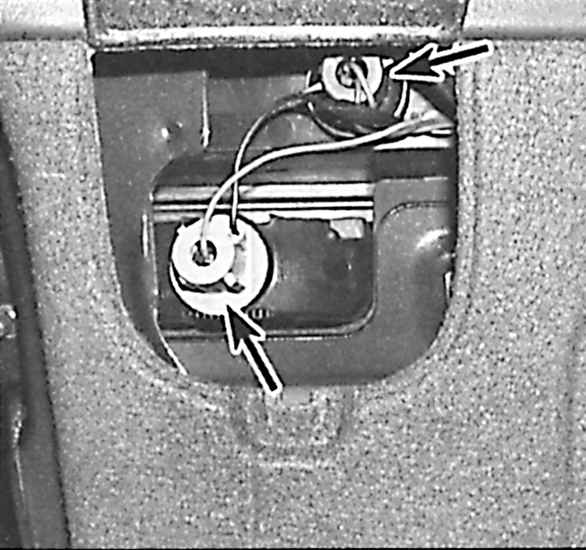

1. Снимите отделку крышки багажника
напротив фонаря. |
| 2. Поверните держатель лампочки
накаливания против часовой стрелки и извлеките его из заднего фонаря. |
| 3. Нажмите и в этом положении поверните
лампочку против часовой стрелки и извлеките ее из держателя лампочки. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ВЕРХНИЙ СТОП-СИГНАЛ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Модели с кузовом "седан" |
| 1. Отсоедините электрический разъем
от верхнего стоп-сигнала. |
| 2. Отвинтите винты крепления верхнего
стоп-сигнала. |
| 3. Снимите верхний стоп-сигнал. |
| 4. Установка производится в последовательности,
обратной снятию. |
| Модели с кузовом "универсал" |
 |

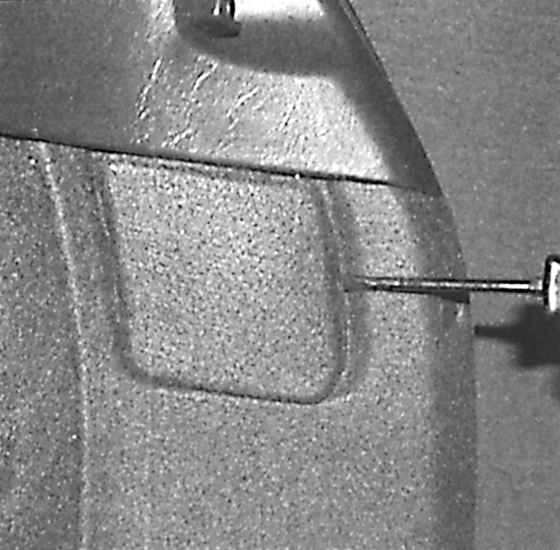

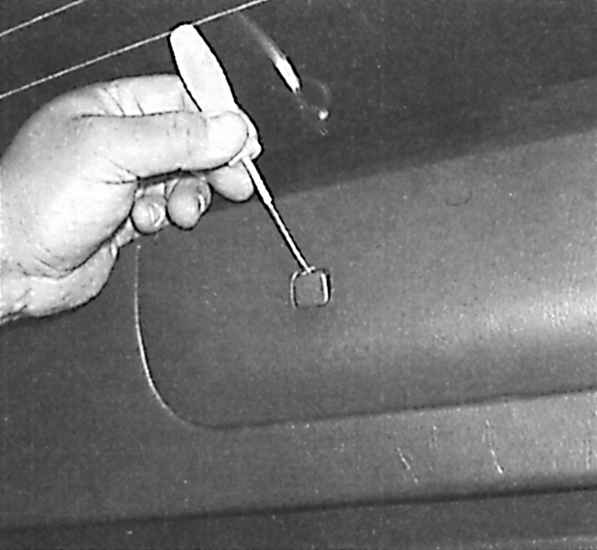

5. Снимите декоративные заглушки.
|
 |

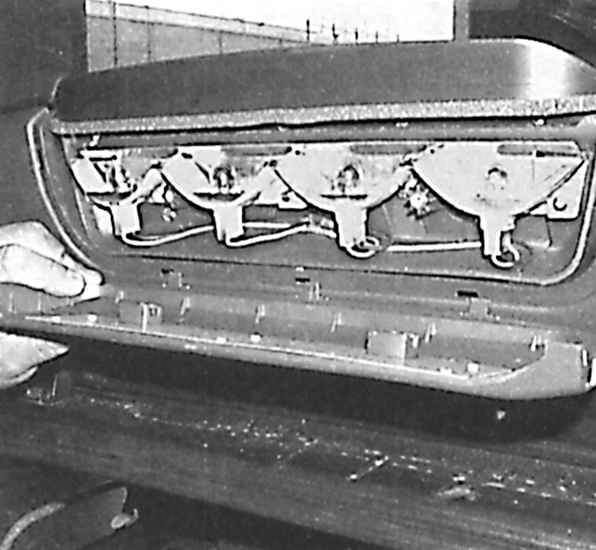

6. Отвинтите винты, расположенные
под заглушками и снимите крышку верхнего стоп-сигнала. |
 |

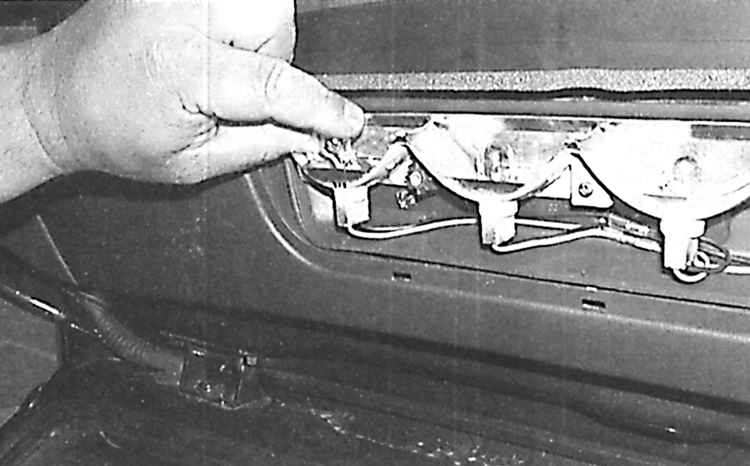

7. Потянув вверх, извлеките лампу
верхнего стоп-сигнала из держателя. |
| 8. Установка производится в последовательности,
обратной снятию. |
|
ПОДСВЕТКА НОМЕРНОГО ЗНАКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

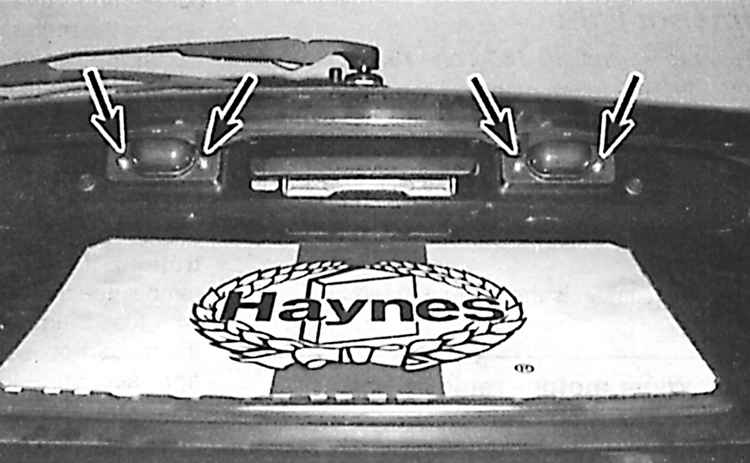

1. Отвинтите винты, крепящие
фонари подсветки номерного знака. |
 |

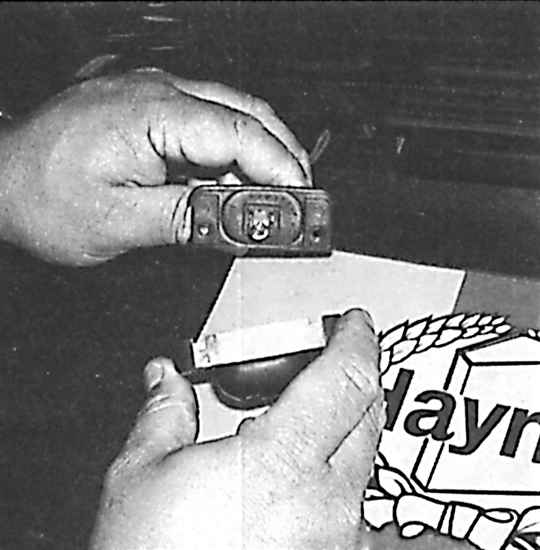

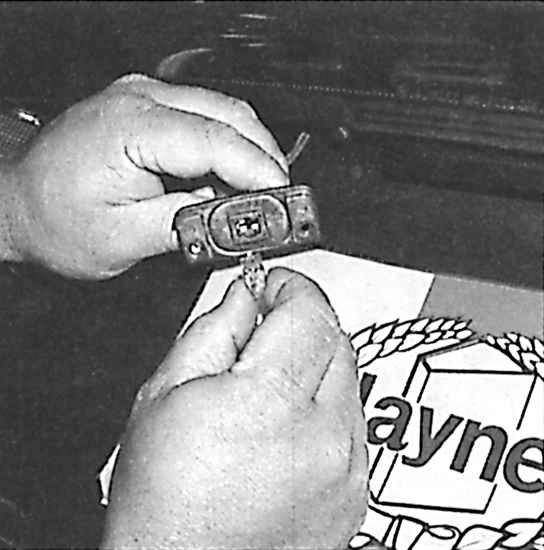

2. Снимите плафон с фонаря подсветки
номерного знака. |
 |
3. Потянув на себя, извлеките
лампочку из фонаря подсветки номерного знака. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите комбинацию приборов. |
 |

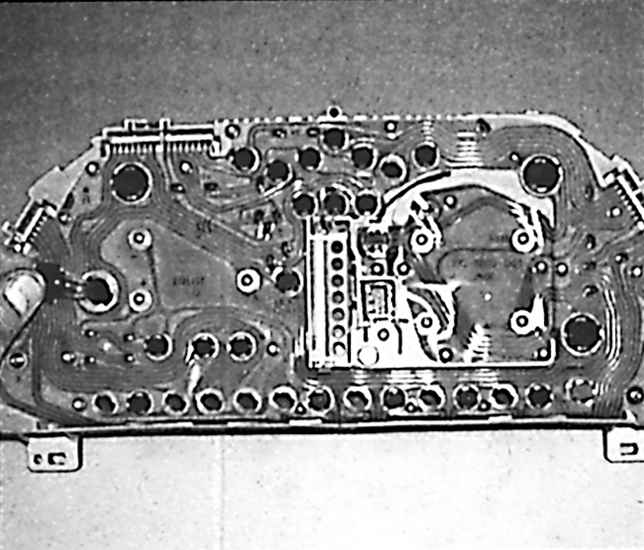

2. Поверните держатель лампочки
против часовой стрелки и извлеките его из платы комбинации приборов.
|
| 3. Потянув за лампочку, извлеките
ее из держателя. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ПОДСВЕТКА САЛОНА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

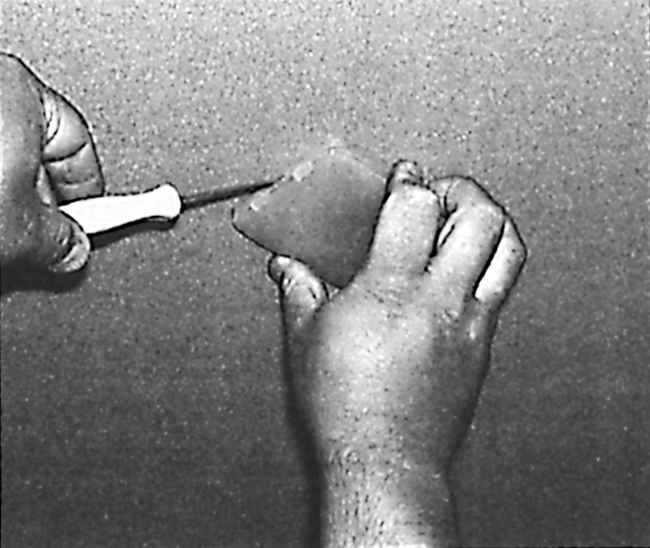

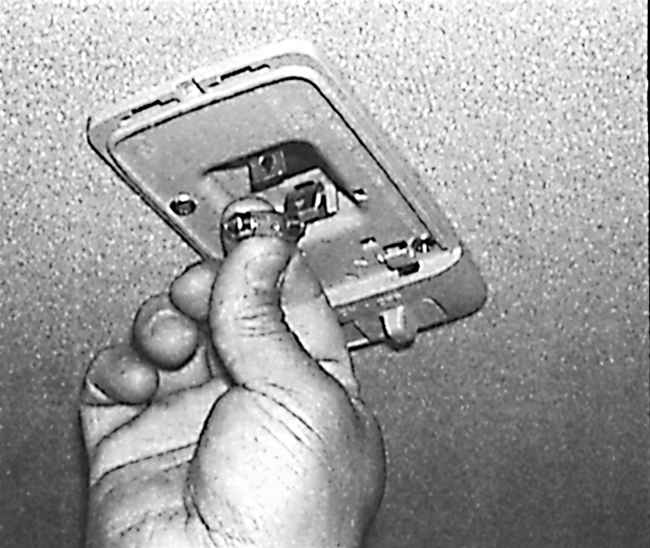

1. Используя лезвие тонкой отвертки,
снимите плафон фонаря подсветки салона. |
 |
2. Извлеките лампочку освещения
салона из контактных зажимов. |
| 3. Установка производится в последовательности,
обратной снятию. |
|
|
