14.25. Снятие и установка компонентов очистителей / омывателей стекол
|
Рассматриваемые в настоящем
Руководстве модели автомобилей оборудованы системой дополнительной безопасности
(SRS).
Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки
безопасности, рулевой колонки или приборной панели, отключайте SRS во
избежание получения травм при случайном ее срабатывании (см. Раздел Система
дополнительной безопасности (SRS) - устройство и принцип функционирования).
Электропроводку цепи SRS легко отличить по желтому цвету изоляции.
|
Резервуар омывающей жидкости
Резервуар омывающей жидкости располагается в левом переднем углу двигательного
отсека.
|
|
|
1. Выверните крепежные болты, приподнимите резервуар
и отсоедините электропроводку от сборки насоса подачи омывающей
жидкости.
2. Снимите резервуар.
|
|
Установка производится в обратном порядке.
Электромотор и тяги привода передних стеклоочистителей

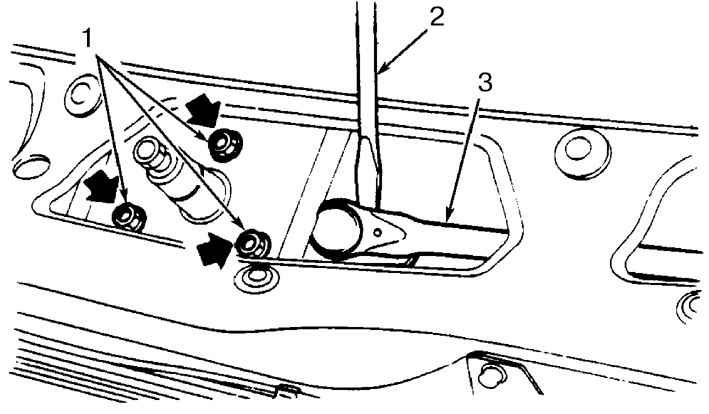

Гайки крепления соединительной левой соединительной муфты приводных тяг
|
|
|
|
1. Предварительно смочив раствором мыльной
воды, снимите уплотнительную полосу и решетку переднего обтекателя.
2. Отсоедините от приводного мотора электропроводку.
|

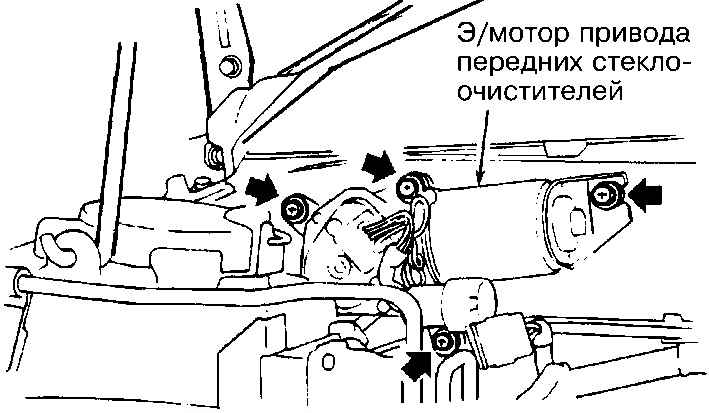

| 3. Выверните болты крепления сборки электромотора.
|
|
4. Отдайте гайку крепления приводной тяги
к задней стороне электромотора и снимите мотор.
5. Отдайте гайки крепления левой соединительной муфты.
6. Отделите левую и правую тяги от центрального соединительного узла.
7. Отдайте гайки крепления правой соединительной муфты.
8. Извлеките тяги через сервисное отверстие в передней панели.
|
|
Установка производится в обратном порядке.
Электромотор привода заднего стеклоочистителя
|
|
|
1. Снимите защитный колпачок и отдайте гайку крепления
рычага заднего стеклоочистителя.
2. Снимите рычаг в сборе со щеткой.
3. Снимите панель внутренней обивки двери задка.
4. Отпустите фиксаторы крепления жгута электропроводки.
5. Отсоедините электропроводку от приводного электромотора.
6. Выверните крепежные винты и снимите мотор.
|
|
Установка производится в обратном порядке.
Реле электромотора привода заднего стеклоочистителя
|
|
|
1. Снимите внутреннюю панель обивки брызговика арки
правого заднего колеса, в которую вмонтирован правый задний громкоговоритель.
2. Отсоедините от реле электропроводку.
3. Выверните крепежные винты и снимите реле.
|
|
Установка производится в обратном порядке.
Переключатель привода очистителей/омывателей стекол
См. Главу Подвеска и рулевое управление.
|
