14.11. Проверка исправности функционирования компонентов и диагностика отказов темпостата

1. Проверьте правильность прокладки приводного троса темпостата и надежность фиксации его на кулачковом рычаге привода дроссельной заслонки, - перемещение рычага не должно оказывать никакого влияние на трос газа.
2. Проверьте правильность регулировки приводного троса (см. Раздел Регулировки компонентов темпостата).

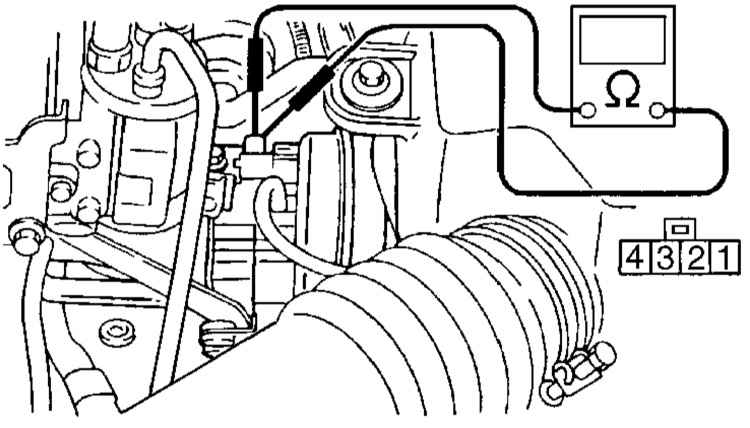

1. Проверьте состояние и надежность фиксации на штуцерах подведенного к клапанной сборке вакуумного шланга.
Главный выключатель темпостата
2. Включите зажигание, переведите выключатель в положение ON (Вкл) и удостоверьтесь в исправности срабатывания индикаторной лампы выключателя. При переводе выключателя в положение OFF (Выкл) индикаторная лампа должна погаснуть.
3. Вновь включите темпостат - индикаторная лампа должна загореться. Выключите, затем снова включите зажигание, - при включении зажигания индикаторная лампа должна остаться в погашенном положении (темпостат выключен).

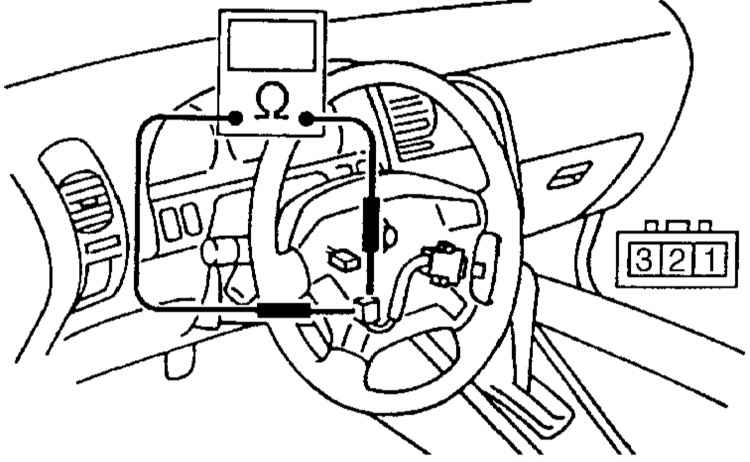

1. Выехав на малозагруженную прямую магистраль, разгоните автомобиль до скорости 40 км/ч (25 миль/ч) и переведите главный выключатель темпостата в положение ON (Вкл). При помощи комбинированного управляющего переключателя темпостата выберите режим “SET/COAST”. Удостоверьтесь в исправности поддерживания системой выбранного крейсерского скоростного режима.
2. Удостоверьтесь, что автомобиль начинает двигаться с ускорением при отжимании комбинированного управляющего переключателя в положение RESUME/ACCEL и возвращается к крейсерской скорости движения при отпускании переключателя.
3. При удерживании переключателя в положении SET/COAST автомобиль должен начать производить торможение двигателем с возвратом к выбранной крейсерской скорости при отпускании переключателя.

1. Выключите зажигание и отсоедините электропроводку от главного выключателя темпостата.

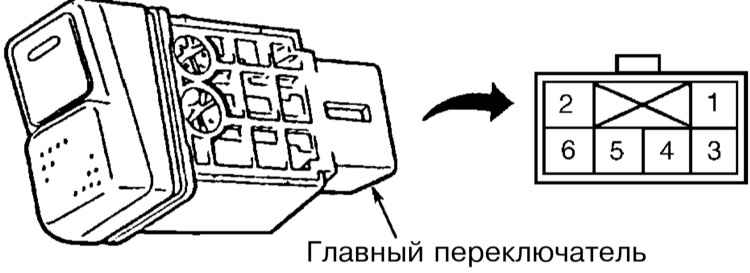

2. Переведите главный выключатель темпостата в положение ON (Вкл) и измерьте сопротивление между клеммами №№ 3 и 5 контактного разъема выключателя. Результат измерения не должен составить менее 10 Ом. Переведите главный выключатель в положение OFF (Выкл) и повторите проверку, - если результат измерения составляет менее 10 Ом, замените сборку главного выключателя.

1. Отсоедините от VSS 2 электропроводку и измерьте сопротивление между клеммами контактного разъема датчика. Требуемое значение составляет 350 ÷ 450 Ом, при положительном результате проверки переходите к следующему этапу проверки, в противном случае замените датчик.
2. Поддомкратьте автомобиль и установите его на подпорки, - ведущие колеса должны полностью оторваться от земли. Запустите двигатель и имитируйте движение автомобиля со скоростью не менее 20 км/ч (12 миль/ч). переведите вольтметр в режим измерения переменного тока и измерьте напряжение между клеммами датчика скорости. Если результат измерения составляет менее ~2 В, проверьте состояние спидометра, в случае необходимости произведите его замену, в противном случае замените VSS 2.

1. Считывание производится при помощи специального сканера (24082АА010). Диагностика производится в двух режимах: режиме отказа и в режиме реального времени.
2. Для выявления неисправностей в первом режиме требуется проведение ходовых испытаний. Модуль самодиагностики системы будет сохранять коды отказов, происходящих во время движения. В случае выявления более чем двух отказов, соответствующие коды будут высвечиваться сканером последовательно (в порядке нумерации).
3. В ходе проверки в режиме реального времени производится проверка исправности состояния подсистемы входных сигналов. Проверка производится на неподвижном автомобиле, имитирующие сигналы подаются на соответствующие компоненты темпостата, результаты фиксируются при помощи сканера.

1. Подключите сканер к диагностическому разъему DLC автомобиля. Запустите двигатель и переведите главный выключатель темпостата в положение ON (Вкл). Переключите сканер в режим расширенного диапазона проверок “ALL SYSTEM DIAGNOSIS”.
2. Разгоните автомобиль до скорости не менее 65 км/ч (40 миль/ч) при включенном режиме установки крейсерской скорости темпостата (SET). При самопроизвольном отключении темпостата на дисплее сканера высветится код отказа, - не перепутайте данный код с кодом, соответствующим принудительному отключению темпостата водителем (см. таблицу кодов неисправностей).
3. Далее переходите к проверкам и исправлениям, привязанным к высвеченному коду (см. ниже).

1. Подключите сканер к диагностическому разъему DLC. Включите зажигание и переведите главный выключатель темпостата в положение ON (Вкл). Переключите сканер в режим вывода и сохранения текущих данных “CURRENT DATA DISPLAY & SAVE” (в меню CRUISE CONTROL).
2. Удостоверьтесь в соответствии высвечиваемых сканером данных:

1. Скорость движения автомобиля (текущая скорость движения автомобиля);

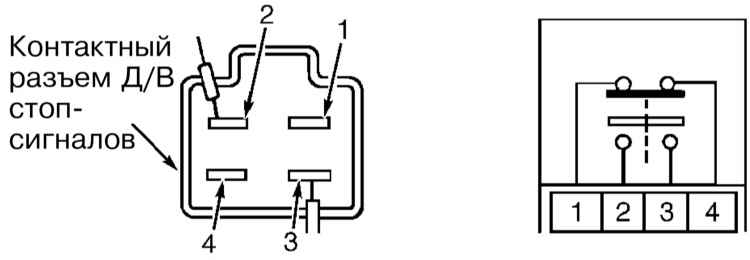

2. При выжимании педали ножного тормоза должно происходить переключение положений датчика-выключателя стоп-сигналов (ON/OFF);
3. Переключение выключателя SET/COAST должно приводить переключениям режимов выключателя (ON/OFF);
4. Переключение выключателя RESUME/ACCEL должно приводить переключениям режимов выключателя (ON/OFF);
5. Выжимание педали сцепления должно приводить к переключениям положений датчика-выключателя размыкания цепи стартера (ON/OFF);

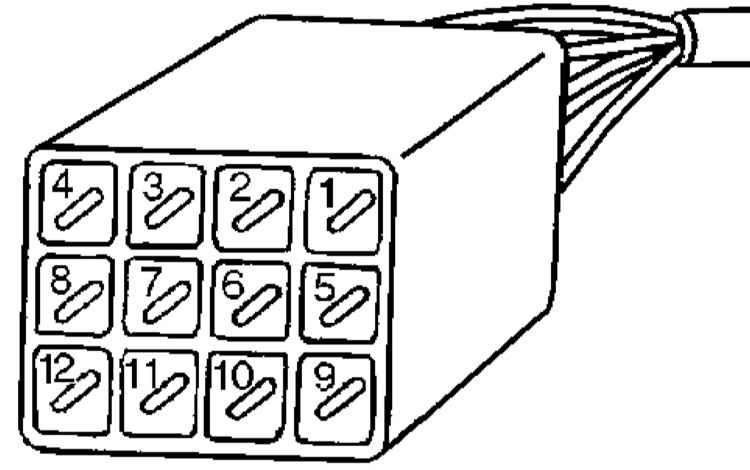

6. Вывод рычага селектора АТ из положения “Р”/”N” должен приводить к переключениям положений датчика-выключателя разрешения запуска (ON/OFF);

1. Включите зажигание и переведите главный выключатель темпостата в положение ON (Вкл). Взведите стояночный тормоз. Переведите сканер в режим CURRENT DATA DISPLAY & SAVE. Выжмите педаль сцепления, - сканер должен зафиксировать переключения ON/OFF датчика-выключателя размыкания цепи стартера. Если переключения не фиксируются, переходите к следующему этапу проверки.
2. Отпустите педаль и отсоедините электропроводку от датчика-выключателя размыкания цепи стартера. Измерьте сопротивление между клеммами №№ 1 и 2 контактного разъема датчика. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените датчик-выключатель.
3. Повторите описанную выше проверку при выжатой педали сцепления. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените датчик-выключатель.

1. В процессе ходовых испытаний удостоверьтесь в исправности функционирования спидометра, в случае необходимости произведите соответствующий восстановительный ремонт, затем переходите к следующему этапу проверки.
2. Поддомкратьте автомобиль и установите его на подпорки, - ведущие колеса должны оказаться полностью оторванными от земли. Подключите сканер к диагностическому разъему DLC.
3. Включите зажигание и переведите главный выключатель темпостата в положение ON (Вкл). Переведите сканер в режим CURRENT DATA DISPLAY & SAVE. Сымитируйте разгон автомобиля до скорости 40 км/ч (25 миль/ч) и удостоверьтесь в идентичности показаний, фиксируемых спидометром и сканером. Если различия отсутствуют, переходите к следующему этапу проверки. Если разница в показаниях составляет более 1 км/ч (0.6 миль/ч), проверьте на обрыв и короткое замыкание электропроводку на участке цепи между спидометром и ECU темпостата.

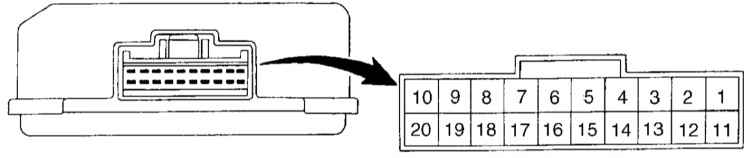

4. Выключите зажигание. Снимите комбинацию приборов. Отсоедините электропроводку от модуля управления темпостата и измерьте сопротивление между клеммой № 18 контактного разъема жгута электропроводки ECU и клеммой № 11 разъема жгута комбинации приборов. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки, произведите необходимый восстановительный ремонт.
5. Измерьте сопротивление между массой и клеммой № 18 контактного разъема электропроводки ECU. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените разъем/жгут электропроводки.
6. Отсоедините электропроводку от VSS 2 и измерьте сопротивление между клеммами №№ 1 и 2 его контактного разъема. Если результат измерения лежит в пределах диапазона 350 ÷ 450 Ом, переходите к следующему этапу проверки, в противном случае замените VSS.
7. Сымитируйте движение автомобиля со скоростью 20 км/ч (12 миль/ч). переведите вольтметр в режим измерения переменного тока и измерьте напряжение между клеммами №№ 1 и 2 контактного разъема датчика. Если результат измерения составляет более ~2 В, замените/отремонтируйте комбинацию приборов, в противном случае замените VSS 2.

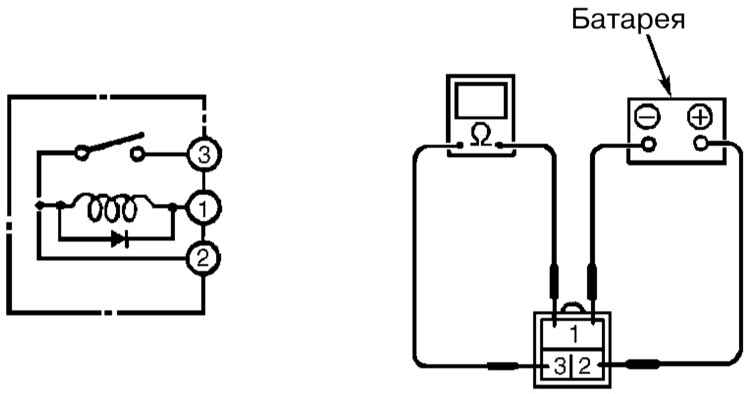

1. Проверьте качество пайки реле в модуле управления. Удостоверьтесь в исправности подачи к ECU питания, проверьте надежность заземления модуля управления.
2. Проверьте исправность ОЗУ центрального процессора ECU темпостата, в случае необходимости замните модуль управления.
3. Выполните проверку сигналов ввода/вывода (см. ниже). при помощи сканера проверьте сигнал VSS, - если сигнал в порядке, замените ECU темпостата.
