14.13. Обогрев заднего стекла и зеркал заднего вида - общая информация, проверка исправности функционирования, восстановительный ремонтОбщая информация
|
Обогрев наружных зеркал
заднего вида включается одновременно с обогревом заднего стекла автомобиля.
|
При переводе выключателя обогрева заднего стекла/зеркал заднего вида происходит
замыкание на массу электромагнитного реле цепи подачи питания к соответствующим
нагревательным элементам. Индикаторная лампа включения обогрева обычно вмонтирована
в кнопку выключателя, но может располагаться и на приборном щитке. Реле системы
обогрева находится в салонном монтажном блоке предохранителей/реле.
Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную
решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла.
Проверка

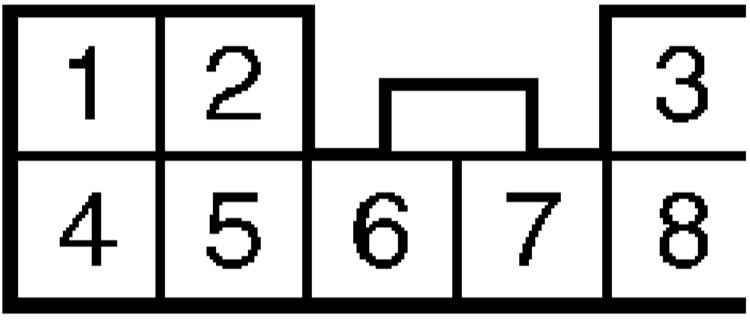

Схема расположения клемм в контактном разъеме выключателя обогрева
заднего стекла/зеркал заднего вида

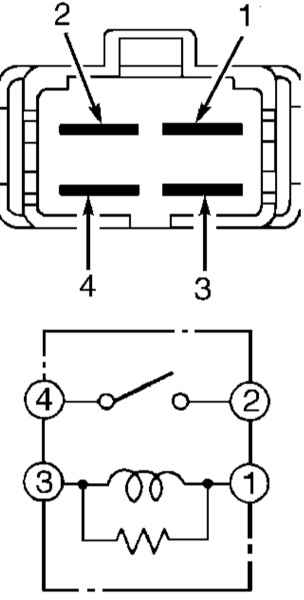

Проверка исправности функционирования реле обогрева заднего стекла/зеркал
заднего вида
Проверьте исправность функционирования выключателя обогрева, для чего, аккуратно
поддев, высвободите его из панели приборов. Отсоедините от выключателя электропроводку
и проверьте правильность распределения проводимости между клеммами контактного
разъема выключателя в обоих его положениях (см. таблицу).
|
Положение выключателя
|
Клеммы, между которыми должна иметь место
проводимость
|
| Выкл (OFF)
|
1 и 4; 2 и 3
|
| Вкл (ON)
|
1 и 4; 2 и 3; 6, 7 и 8
|
|
|
Клеммы 1-4 и 2-3 служат
для организации подсветки, ввиду чего проводимость между ними имеет место
постоянно.
|
|
|
1. Снимите реле обогревателя и проверьте
правильность распределения проводимости между его клеммами. Проводимость
(с определенным сопротивлением) должна иметь место между клеммами
1 и 3 и не должна иметь место между клеммами 2 и 4. Далее, подайте
между клеммами 1 и 3 напряжение, - между клеммами 2 и 4 должна появиться
проводимость.
2. Включите зажигание и обогреватель заднего стекла. Прижмите положительный
щуп вольтметра к положительной клемме решетки нагревательного элемента,
отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать
напряжение батареи, в противном случае проверьте состояние предохранителя,
выключателя и соединительной электропроводки. Если напряжение в норме,
однако, часть нагревателя не работает. Переходите к следующему этапу
проверки.
|

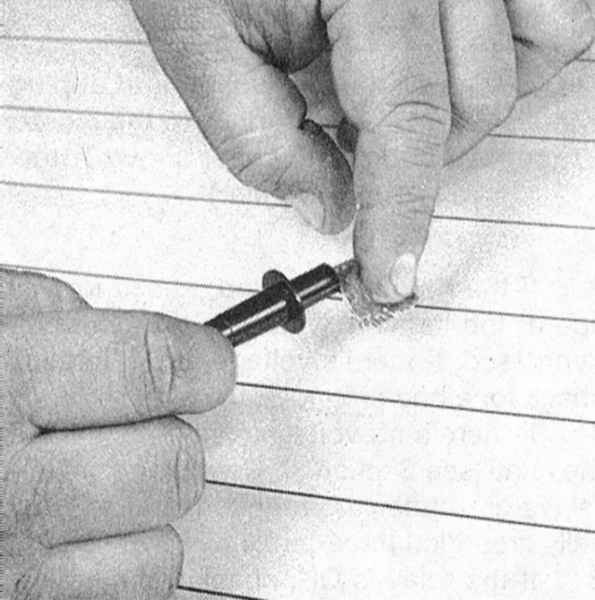

| 3. Для того чтобы измерять напряжение в ходе
описываемых ниже проверок обмотайте положительный щуп вольтметра металлической
фольгой, которую легко будет пальцем прижимать непосредственно к токопроводной
нити решетки нагревательного элемента. Отрицательный щуп измерителя
подсоедините к клемме заземления решетки.
|
|

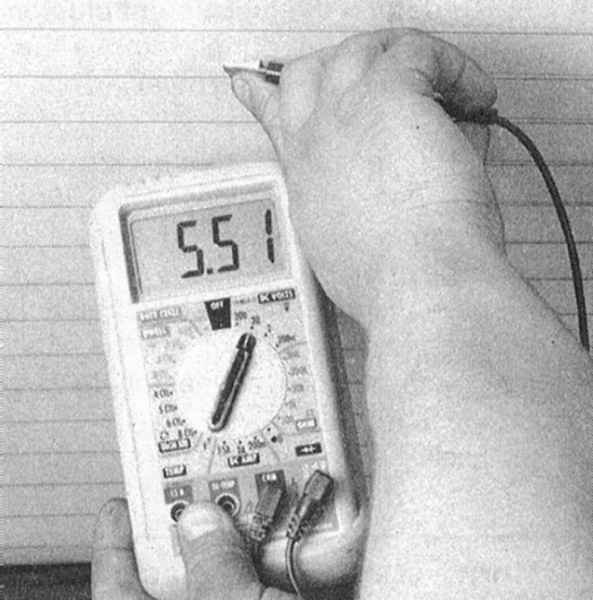

| 4. Измерьте напряжение в центральной части каждой из
нитей решетки. Показание в 5 ÷ 6 В свидетельствует об исправности
состояния нити. Нулевое показание говорит о наличии обрыва между центром
нити и положительной стороной элемента. Завышение показания вдвое
(10 ÷ 12 В) происходит при наличии обрыва между центром нити
и отрицательной стороной элемента. Поочередно проверьте каждую из
нитей решетки.
|
|
| 5. При отсутствии обрывов подсоедините отрицательный
щуп к массе шасси и повторите проверку, - показания не должны измениться,
в противном случае имеет место нарушение качества заземления решетки.
|

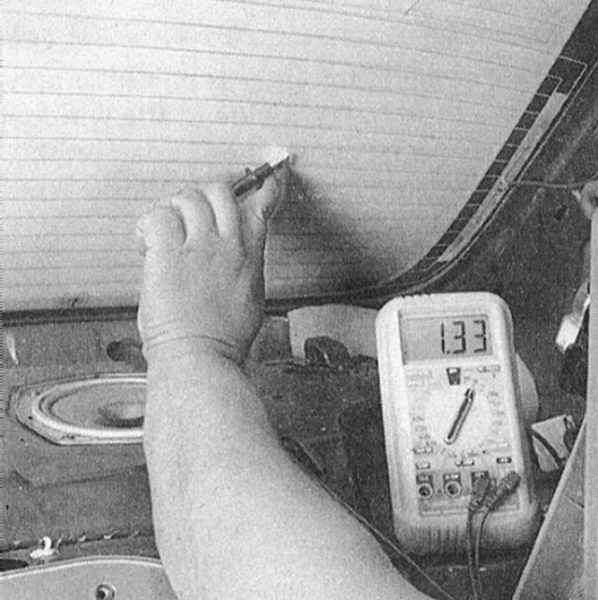

| 6. Для локализации обрыва прижмите отрицательный щуп
вольтметра к отрицательной клемме решетки нагревательного элемента.
Обернутым фольгой положительным щупом начинайте зондировать токопроводные
нити решетки, двигаясь со стороны подачи питания к массе. В точке
обрыва показание прибора должно упасть от нескольких вольт до нуля.
|
|
|
Восстановительный ремонт
|
|
|
|
1. Восстановление целостности токопроводных
нитей производится при помощи специальной двухкомпонентной электропроводной
пасты типа Dupont № 4817.
2. Прежде чем приступать к восстановительному ремонту решетки рабочего
элемента выключите обогреватель и дайте элементу остыть в течение
нескольких минут.
3. Легонько зачистите поврежденный участок нити войлоком, затем тщательно
протрите его спиртом.
|

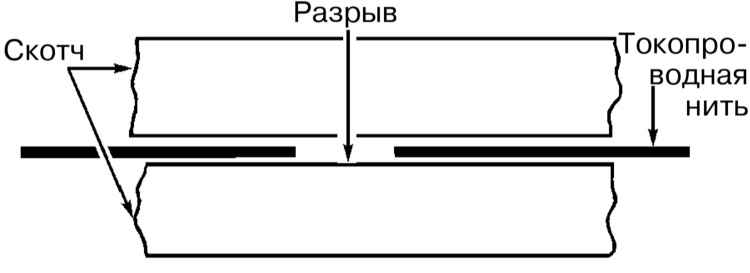

| 4. Наклейте две полоски скотча вдоль подлежащего
восстановлению участка нити. Тщательно замешайте эпоксидную пасту
с отвердителем (следуйте прилагаемым в наборе инструкциям). Нанесите
полученный состав на поврежденный участок (с перехлестом примерно
в 20 мм на края неповрежденной нити).
|
|
| 5. Окончательная полимеризация компаунда
происходит через 24 часа, по истечении которых со стекла могут быть
сняты защитные полоски скотча.
|
|
|
