14.15. Снятие и установка комбинации приборов

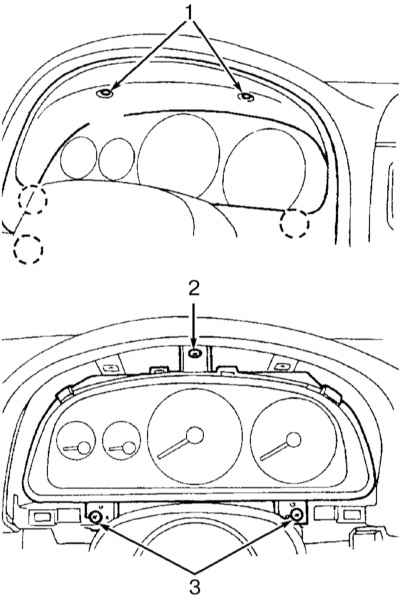

Винты крепления комбинации приборов и панели облицовки приборного щитка


1 — Винты крепления облицовки (козырька) приборного щитка 2 — Верхний винт крепления комбинации приборов 3 — Нижние винты крепления комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Опустите рулевую колонку в крайнее нижнее положение. Выверните крепежные винты и снимите облицовку (козырек) приборного щитка.
4. Выверните крепежные винты и снимите комбинацию приборов, отсоедините электропроводку.
5. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью крепления контактного разъема электропроводки.
