4.1.7. Снятие, осмотр и установка на место направляющих и натяжителя распределительной цепи

Снятие

СНЯТИЕ

1. Снимите распределительную цепь (обратитесь к Разделу Снятие, осмотр и установка на место распределительной цепи и звездочек). На моделях с балансировочными валами эта процедура включает снятие фиксирующей направляющей и направляющих цепи балансировочного вала. На двигателях с балансировочными валами не требуется снятие распределительной цепи со звездочки коленвала.

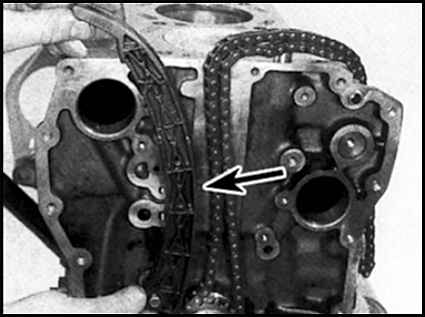

2. Отболтите и снимите фиксирующую направляющую распределительной цепи
(двигатели В202), и снимите с осевого пальца на блоке цилиндров башмак натяжителя цепи с пальца на блоке цилиндров (двигатель В204).

Осмотр

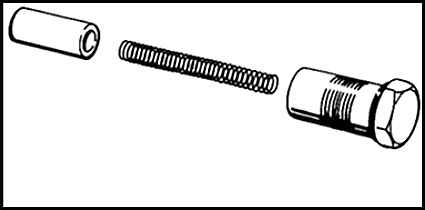

Компоненты натяжителя распределительной цепи модели до 1988 г. вып.

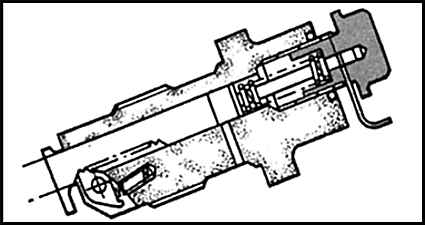

Сечение натяжителя распределительной цепи моделей с 1988 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите направляющую и башмак на предмет обнаружения повреждений и чрезмерного износа, при необходимости замените их.
2. Зачистите плунжер и корпус натяжителя, осмотрите их на предмет повреждений и износа. На моделях, изготовленных до 1988 года, плунжер извлекается после отжатия фиксирующей собачки. В случае, если поверхность плунжера или корпус натяжителя сильно поцарапаны, натяжитель должен быть заменен в комплекте.

Установка на место

УСТАНОВКА

1. Установите башмак на палец на блоке цилиндров, затем установите фиксирующую направляющую и затяните крепежные болты.
2. Установите на место распределительную цепь (обратитесь к Разделу Снятие, осмотр и установка на место распределительной цепи и звездочек).
