14.17.2. Система управления бензиновым двигателем V6

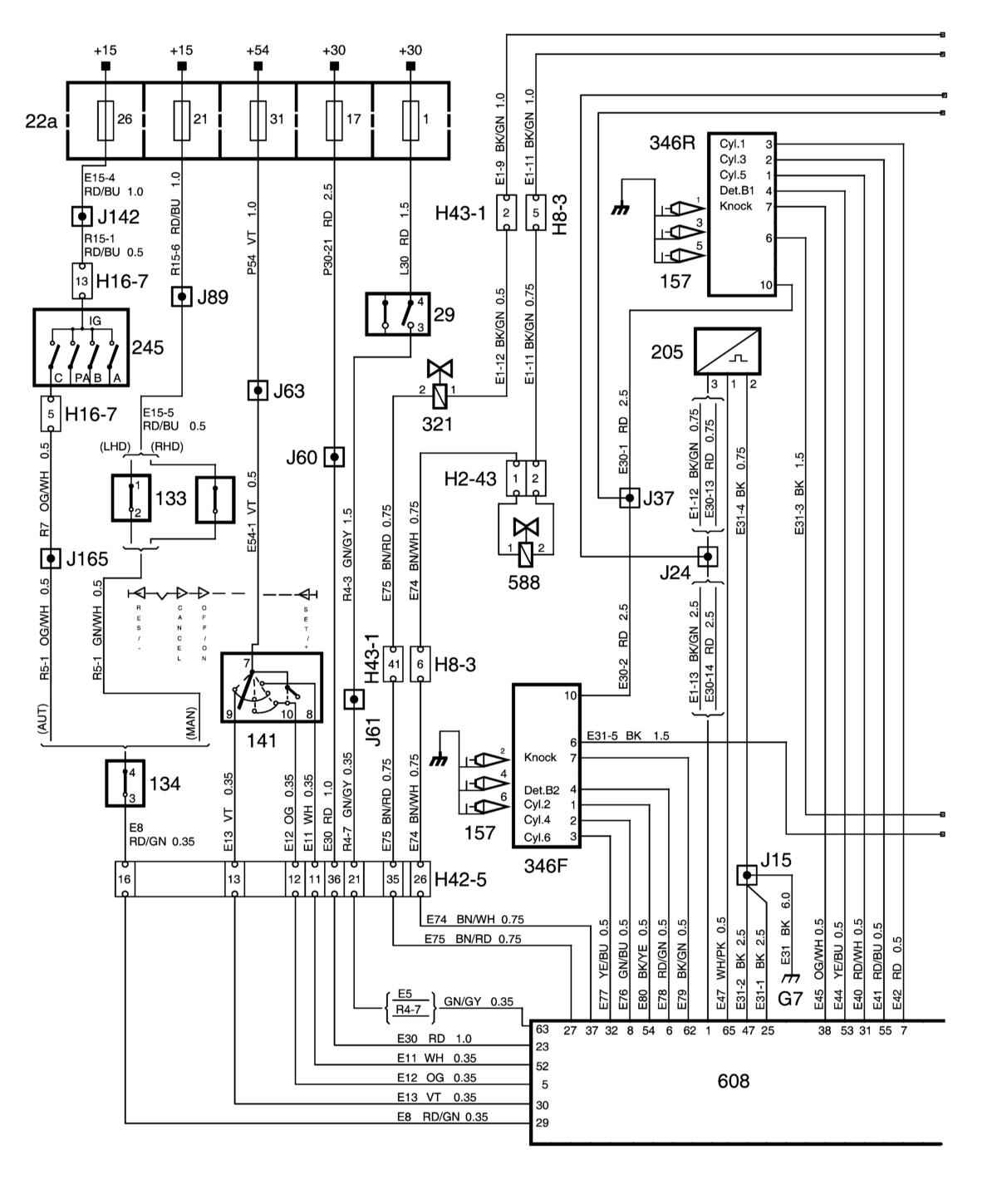

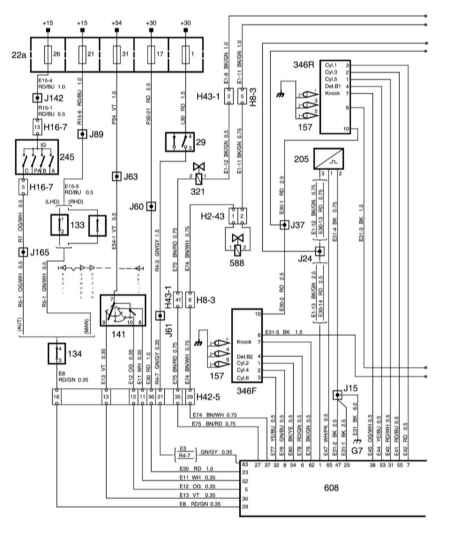

Система управления бензиновым двигателем V6, часть 1 из 3

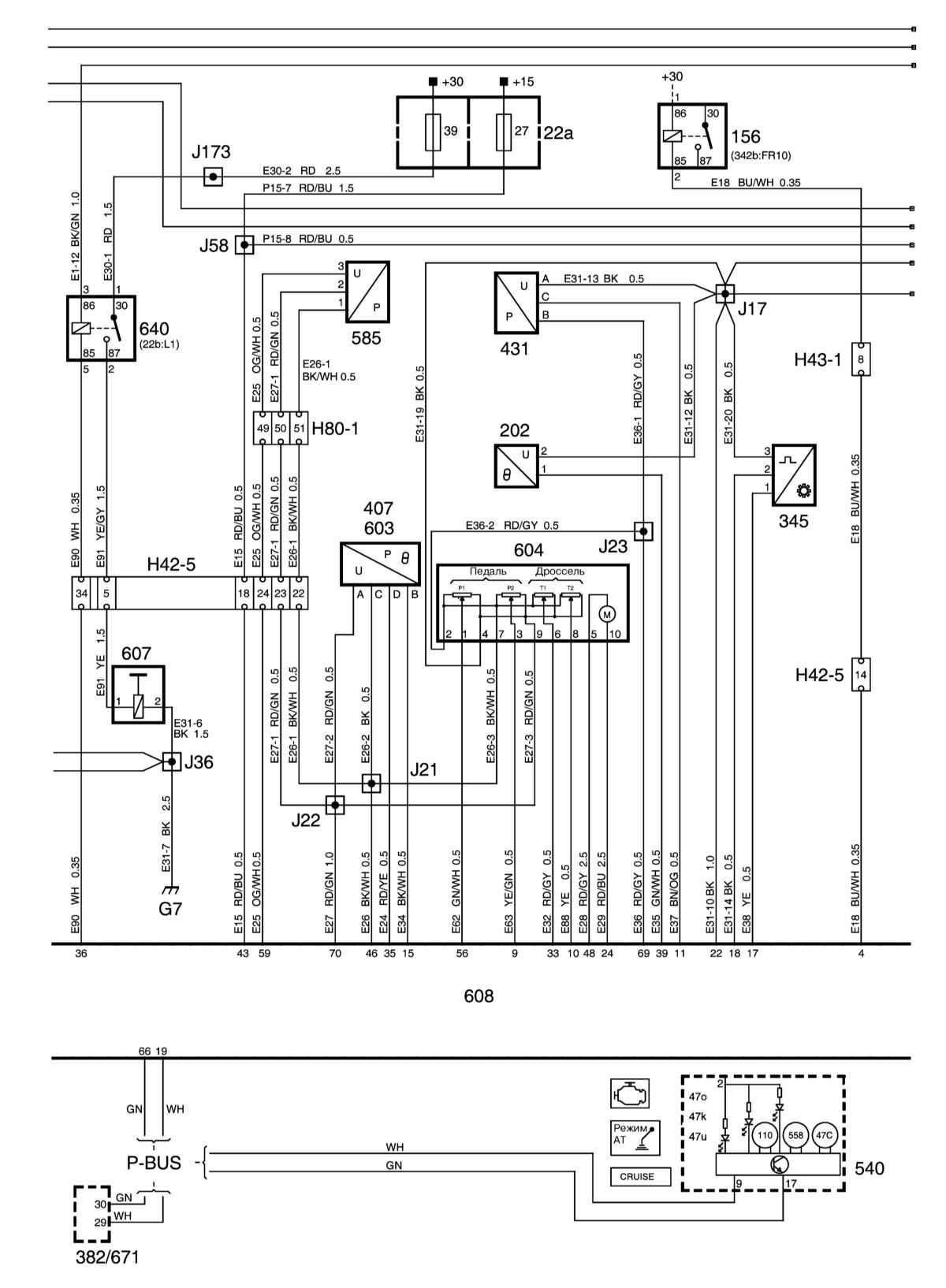

Система управления бензиновым двигателем V6, часть 2 из 3

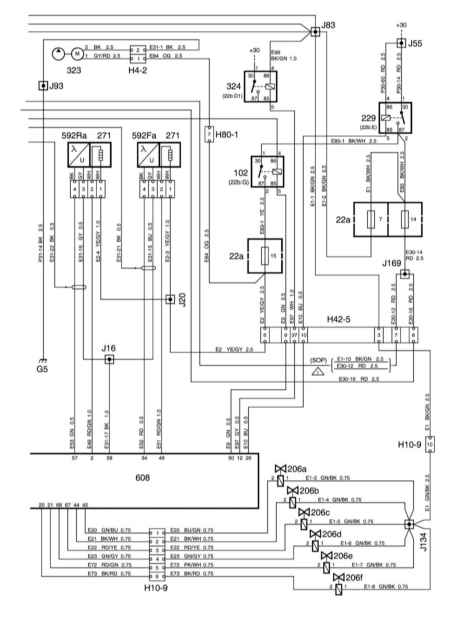

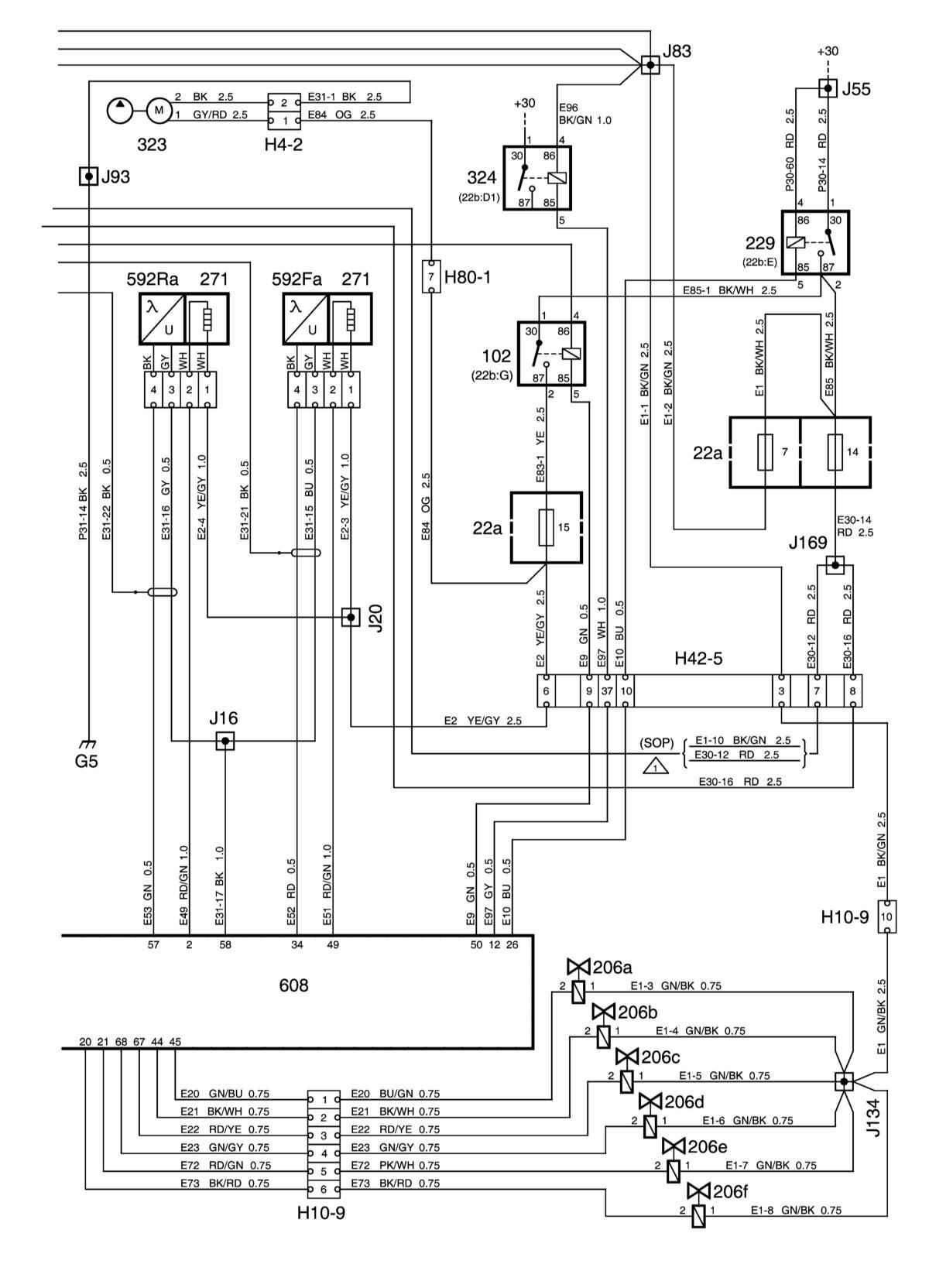

Система управления бензиновым двигателем V6, часть 3 из 3
