14.3. Предохранители - общая информация

На рассматриваемых автомобилях большая часть предохранителей помещается в главном монтажном блоке, расположенном на левом торце панели приборов (см. Спецификации). Второй монтажный блок реле и предохранителей размещён в двигательном отсеке, рядом с резервуаром тормозной жидкости. Рядом с аккумуляторной батареей расположен блок плавких вставок, используемых для защиты сразу нескольких цепей электрооборудования автомобиля.

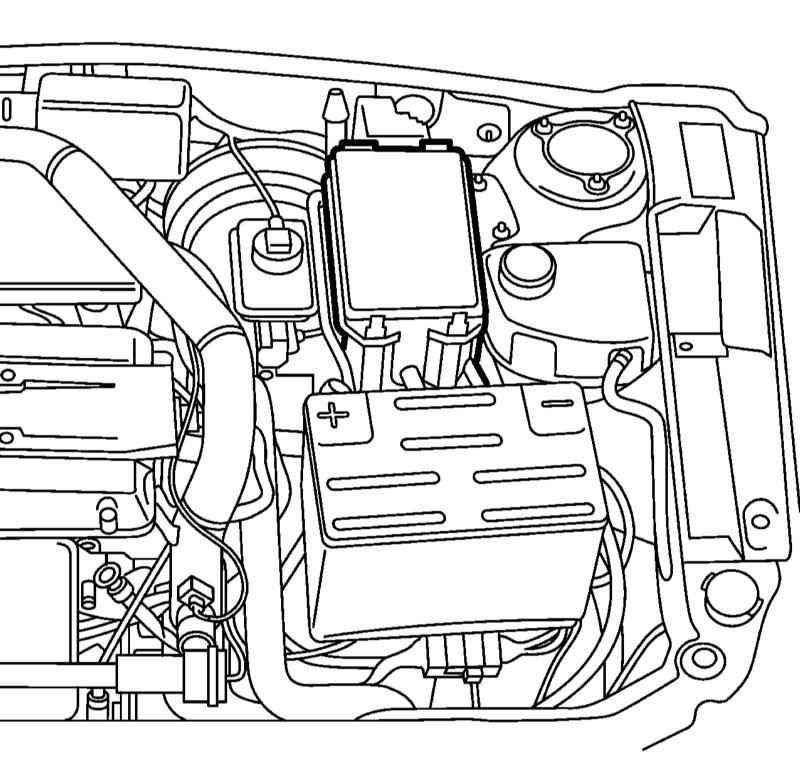

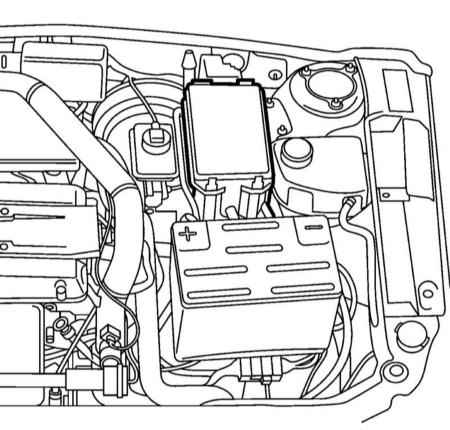

Блок реле и предохранителей в двигательном отсеке

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.

В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и при необходимости, легко извлекаемые пальцами из своих гнёзд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Включите зажигание и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.

При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определённую силу тока, предохранителем с не соответствующими параметрами чревата самыми серьёзными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация (см. Спецификации).

Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, - прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением её изоляции. Запасные предохранители обычно помещаются в свободных колодках монтажного блока.
