14.16. Снятие и установка блоков управления DICE и TWICE

Описание снятия и установки блока управления двигателем (ECM) описано в Разделе Снятие и установка ECM, а блока управления SRS – в Разделе Снятие и установка стартёра.

ПОРЯДОК ВЫПОЛНЕНИЯ

При снятии блока DICE снимите нижнюю секцию панели приборов со стороны водителя, а также крышку блока предохранителей.
При снятии блока TWICE снимите сиденье водителя (см. Главу Кузов) и отогните ковёр. При необходимости снимите пластиковый молдинг.
Разъедините разъём (3), выверните 2 винта (4) и снимите блок управления (5).

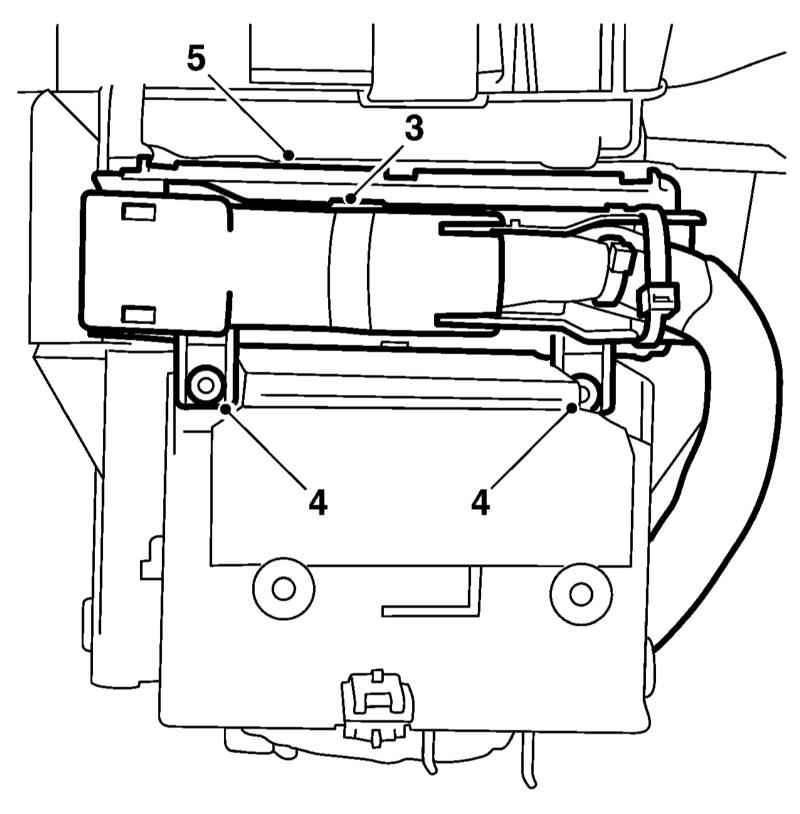

Снятие блока DICE.

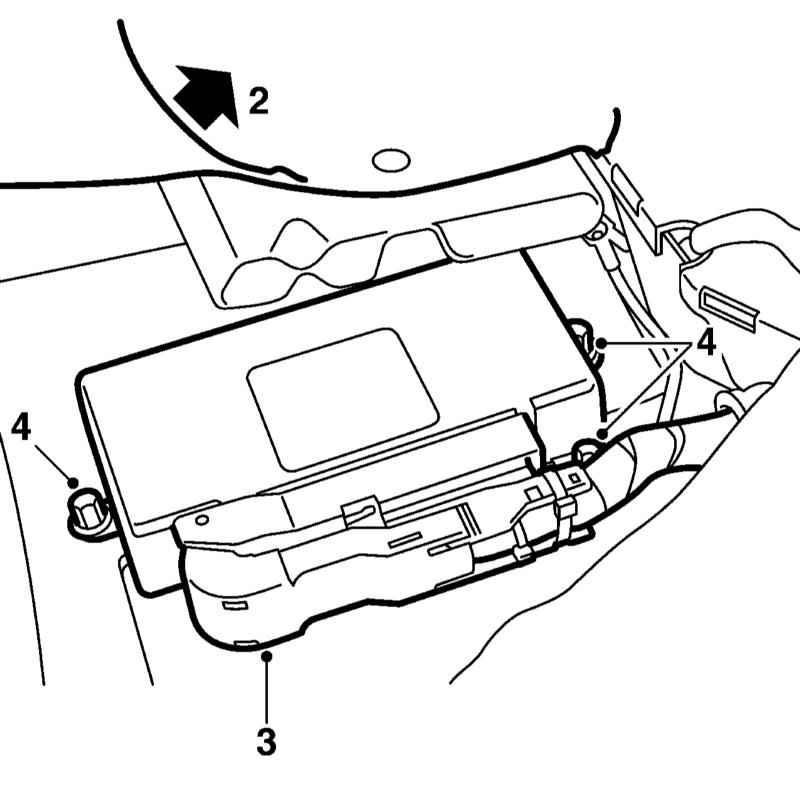

Снятие блока TWICE.
