14.10. Снятие и установка датчиков регулировки наклона фар

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль. При снятии переднего датчика снимите защитный кожух приводного ремня.

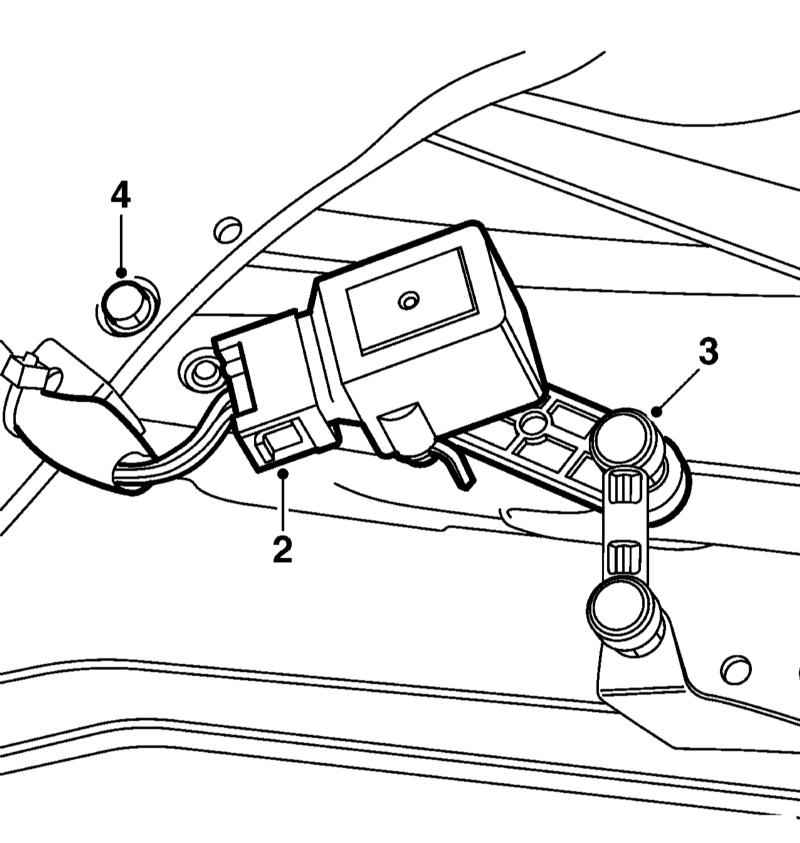

Разъедините разъём датчика, ослабьте верхний шарнир и снимите кронштейн, вывернув винты.

Снятие кронштейна переднего датчика.

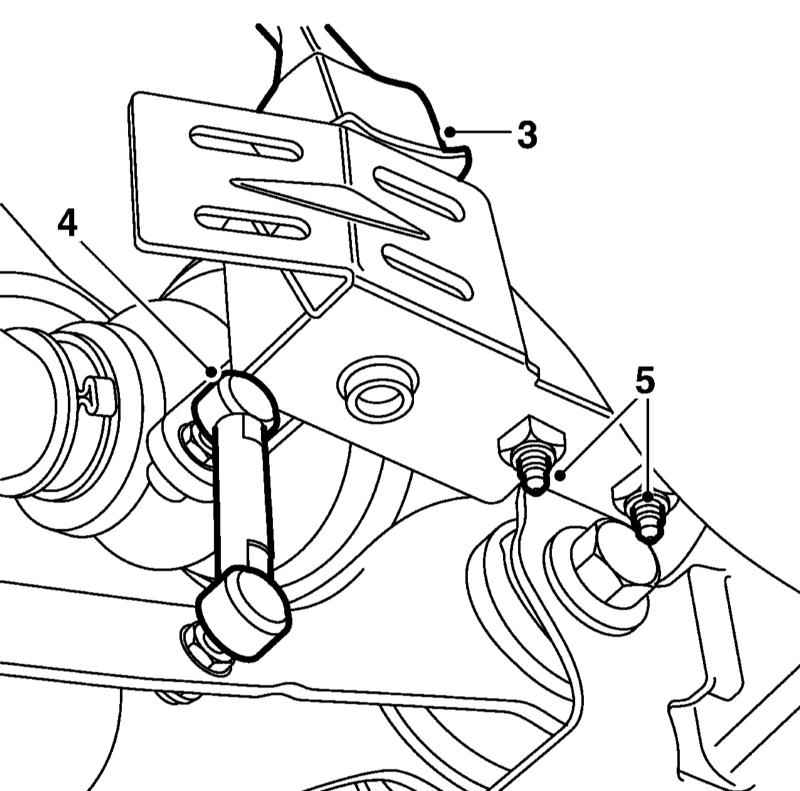

Снятие кронштейна заднего датчика.

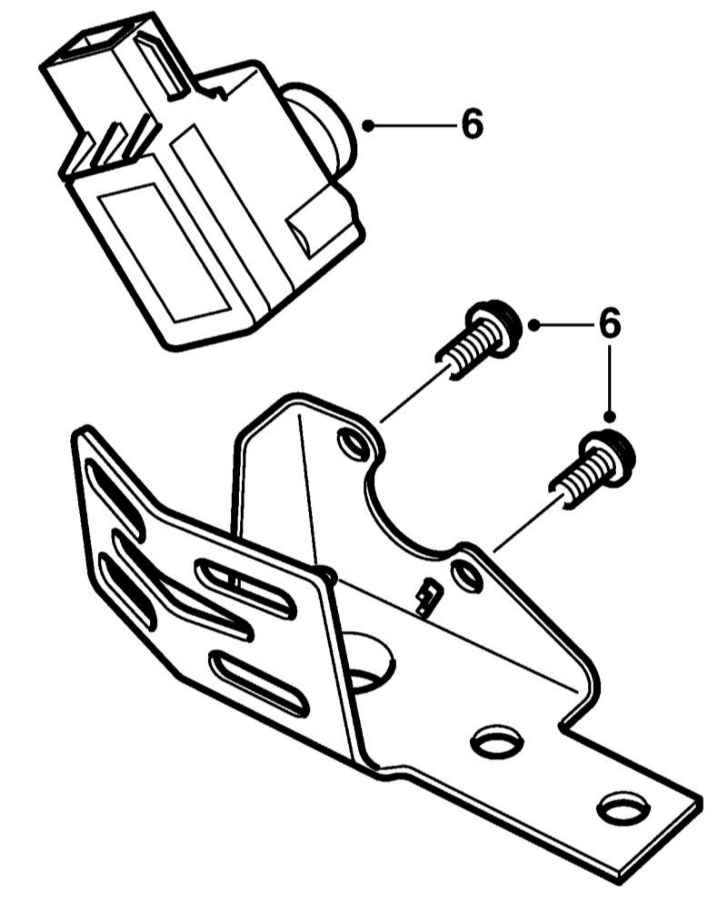

Выверните винты и снимите с кронштейна датчик.

Снятие переднего датчика.

Снятие заднего датчика.
