14.12. Стеклоочистители и стеклоомыватели
|
|
- Снимите обтекатель ветрового стекла (см. Раздел
Снятие и установка передних крыльев и обтекателя ветрового стекла).
|

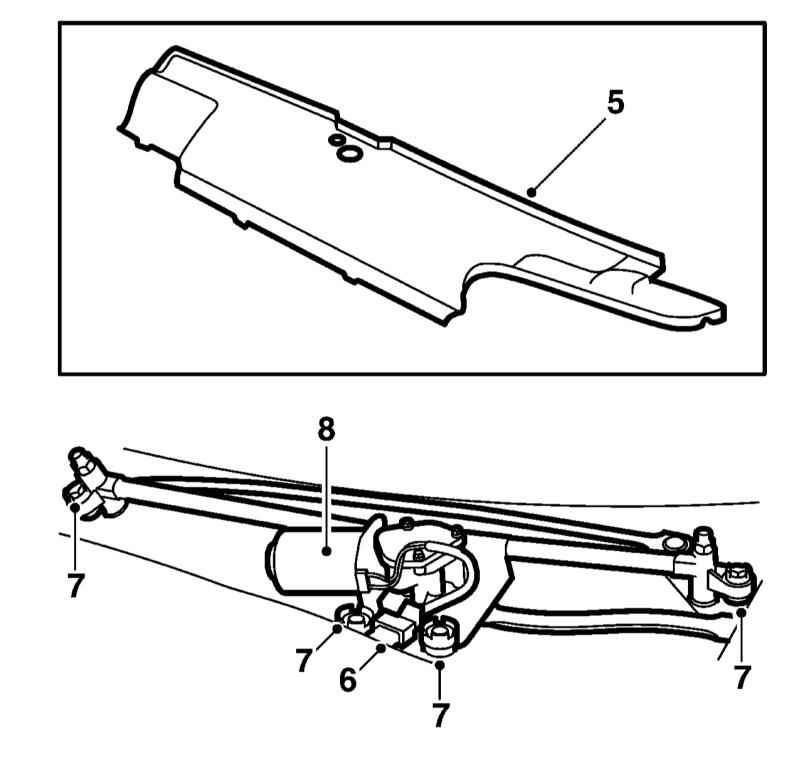

- Снимите крышку (5) центрального шпинделя, разъедините разъём (6) э/мотора, выверните 4 винта (7) и снимите сборку очистителей ветрового стекла.
|
- Установка производится в обратном порядке. При установке рычагов стеклоочистителей следите за тем, чтобы расстояние между щёткой и крышкой равнялось 39 мм на левой стороне и 57 мм на правой стороне.
|
|
Снятие и установка очистителя стекла двери задка
|
|
- Снимите рычаг стеклоочистителя и внутреннюю обшивку двери задка (см. Раздел
Снятие, разборка, сборка и установка двери задка и её компонентов).
|

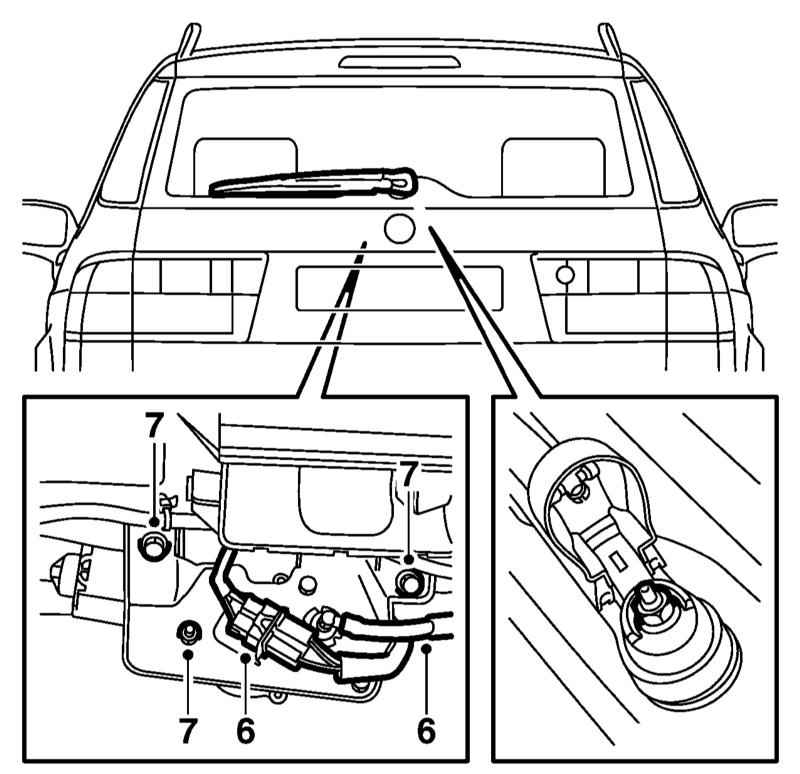

- Разъедините разъём (6), выверните 3 болта (7) крепления и отсоедините шланг омывателя.
|
|
- Снимите э/мотор вместе с кронштейном, затем выверните болты и снимите э/мотор с кронштейна.
|
- Установка производится в обратном порядке.
|
|
Снятие и установка насосов стеклоомывателей
|
Насосы закреплены на резервуаре омывающей жидкости.
|
|
|
- Опорожните резервуар омывающей жидкости и поддомкратьте автомобиль.
- При снятии насоса омывания ветрового стекла снимите локер колёсной арки.
- Отсоедините от соответствующего насоса шланг, разъедините разъём электропроводки и снимите насос с резервуара.
|

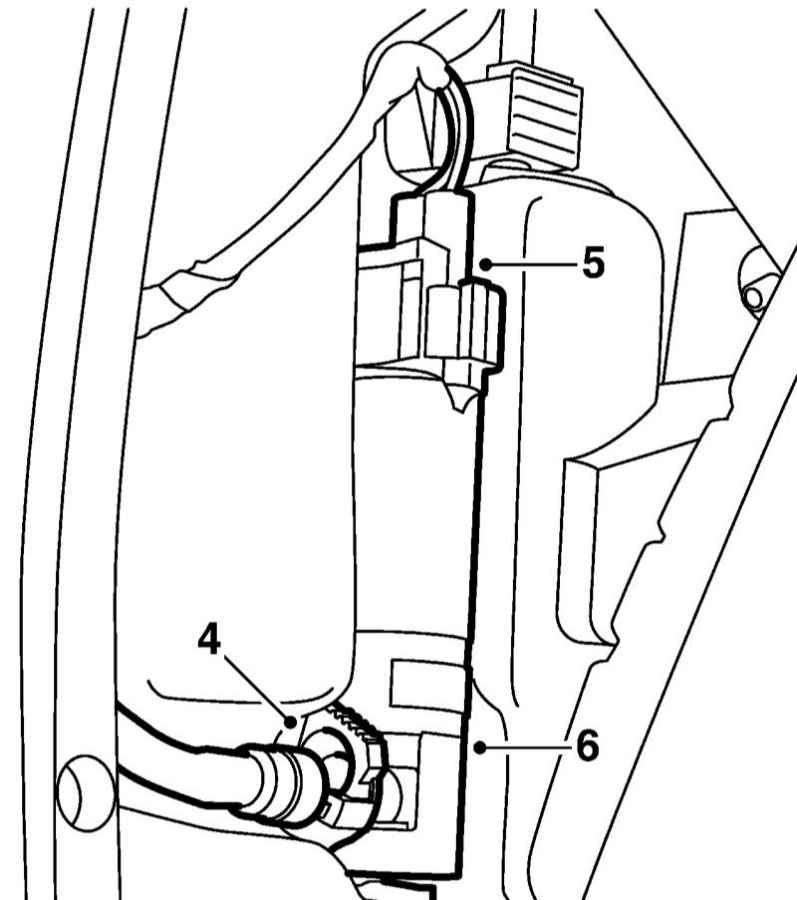

Снятие насоса омывания ветрового стекла.
|
|

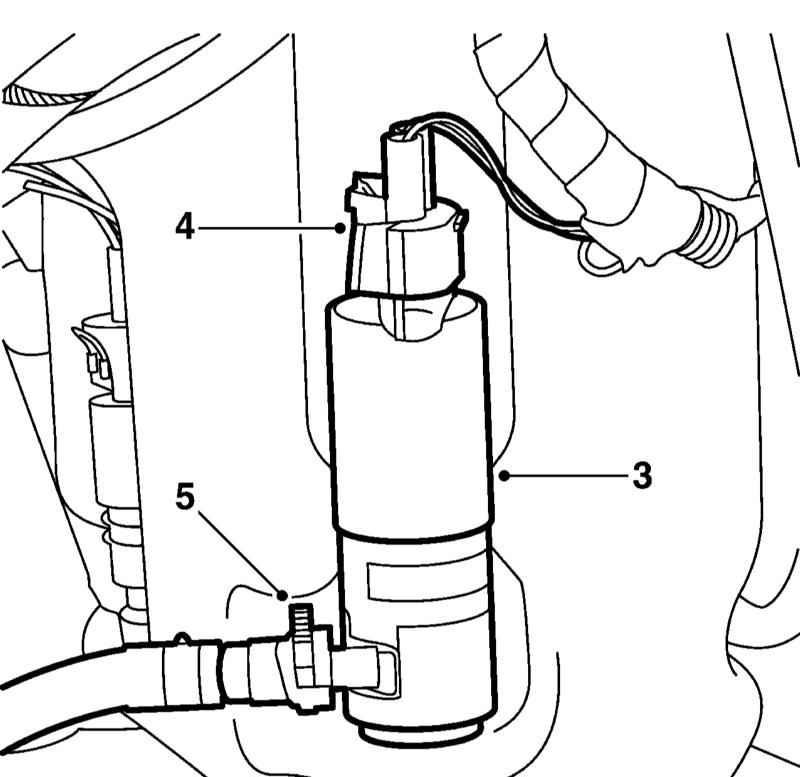

Снятие насоса омывания фар.
|
|

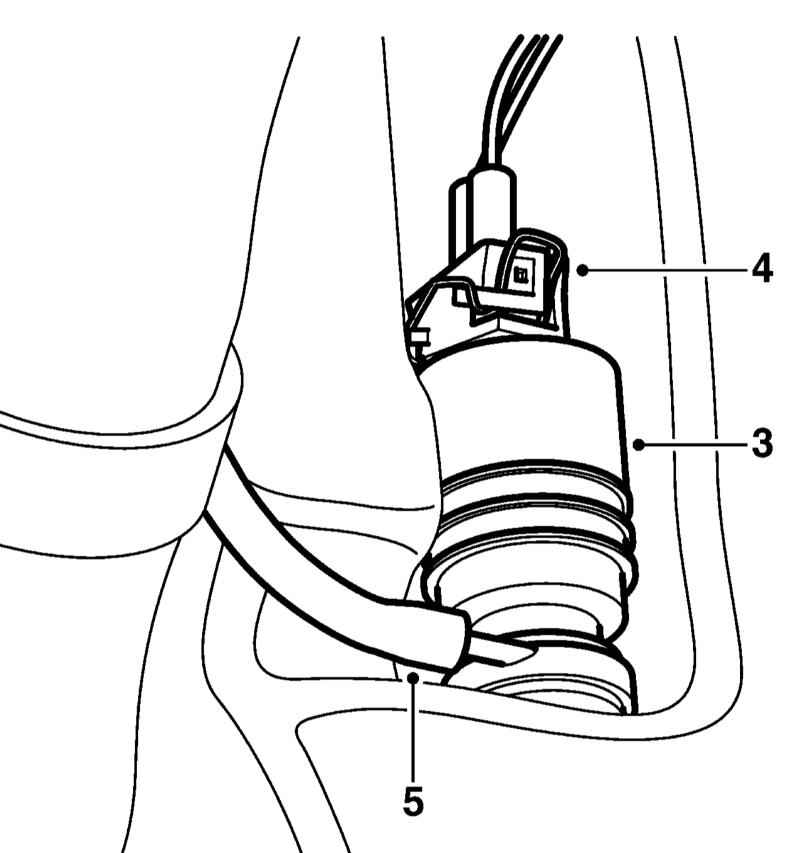

Снятие насоса омывания стекла двери задка.
|
|
|
Регулировка сопел омывателей ветрового стекла
Сопла омывателей следует повернуть таким образом, чтобы струи жидкости попадали на ветровое стекло в соответствии с иллюстрацией.
|
