13.1.12. Снятие, разборка, сборка и установка двери задка и её компонентовСнятие, установка и регулировка двери
|
|
|

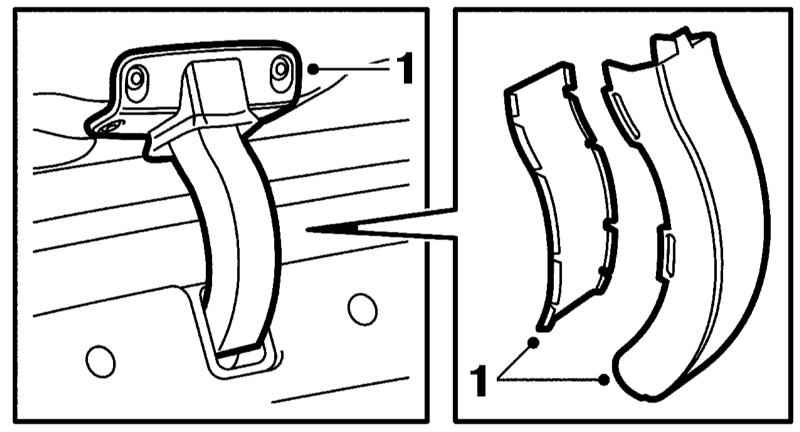

- Откройте дверь задка и снимите кожухи с её петель.
|
|

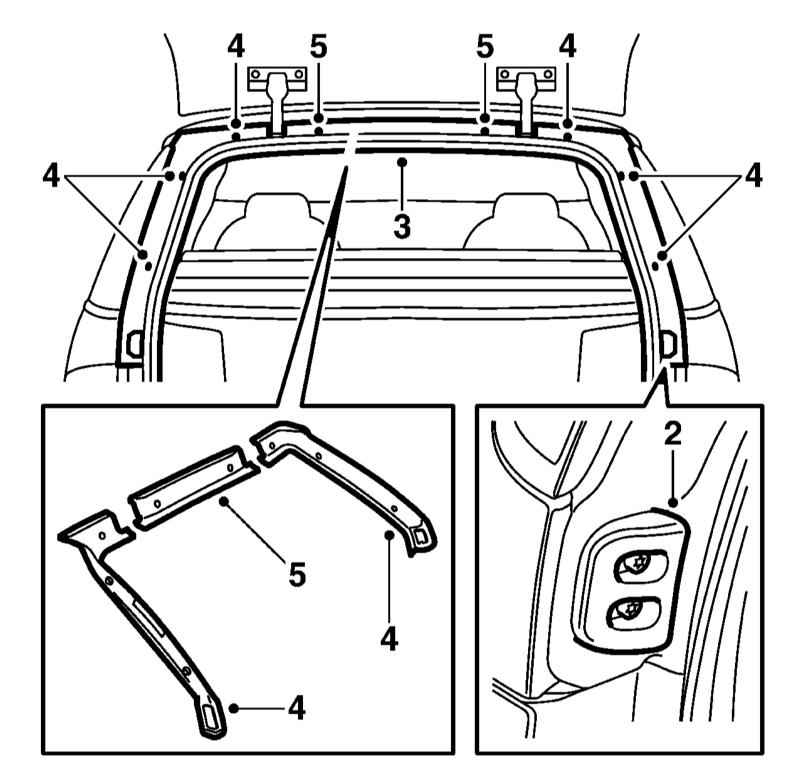

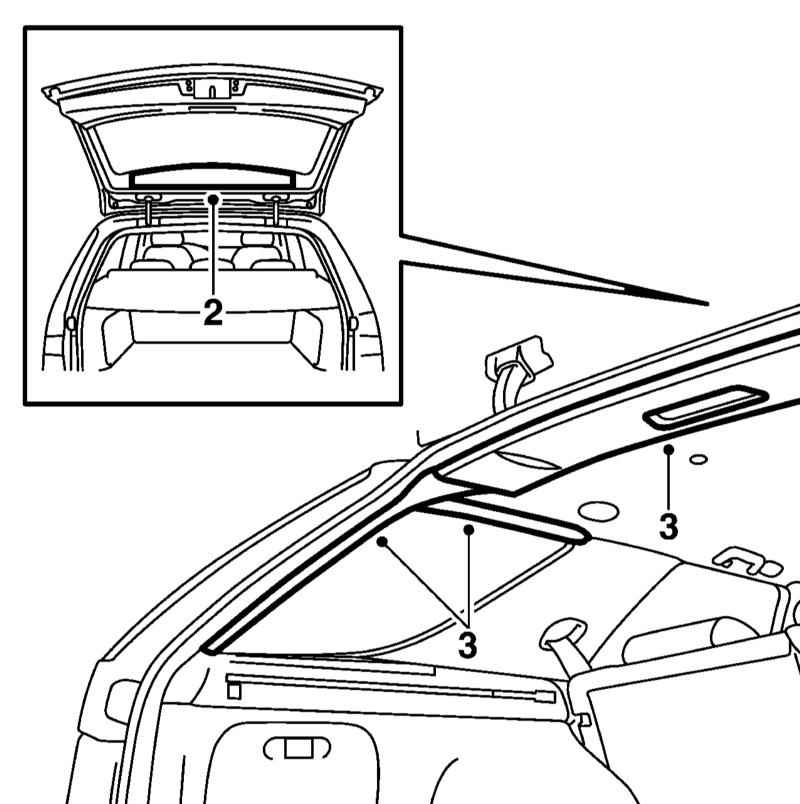

- Снимите верхнюю крышку стекла, обшивку стойки D и потолка, держатели сетки для фиксации грузов, а также фиксаторы и крышки между стойками C и D.
|
|

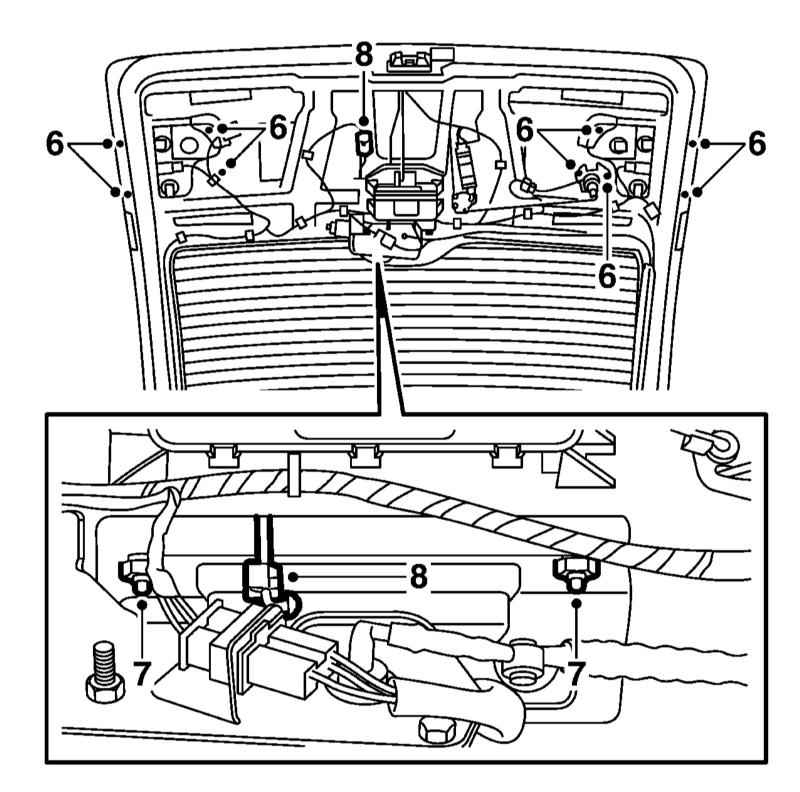

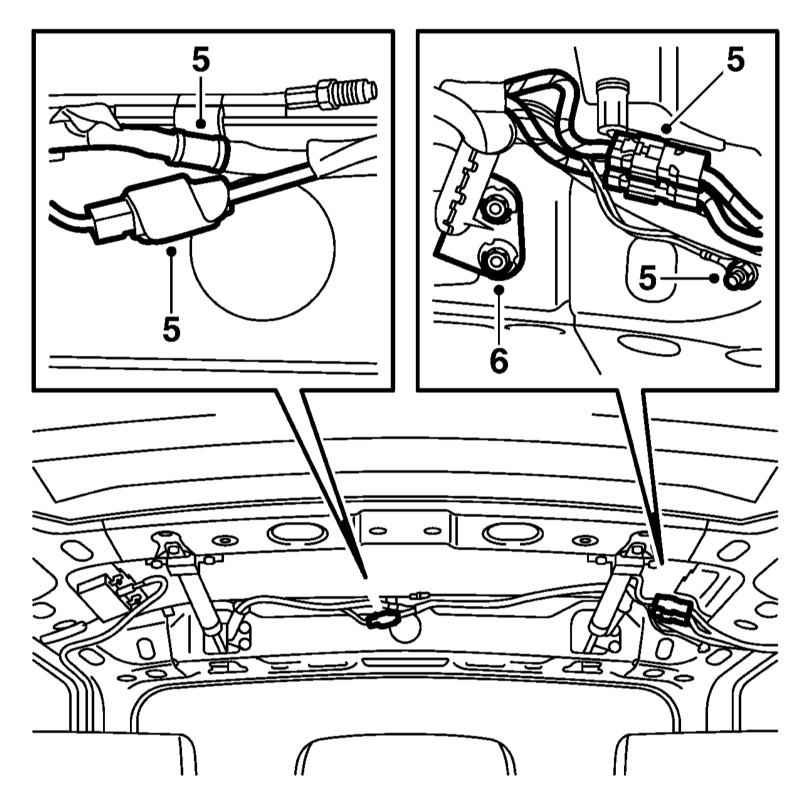

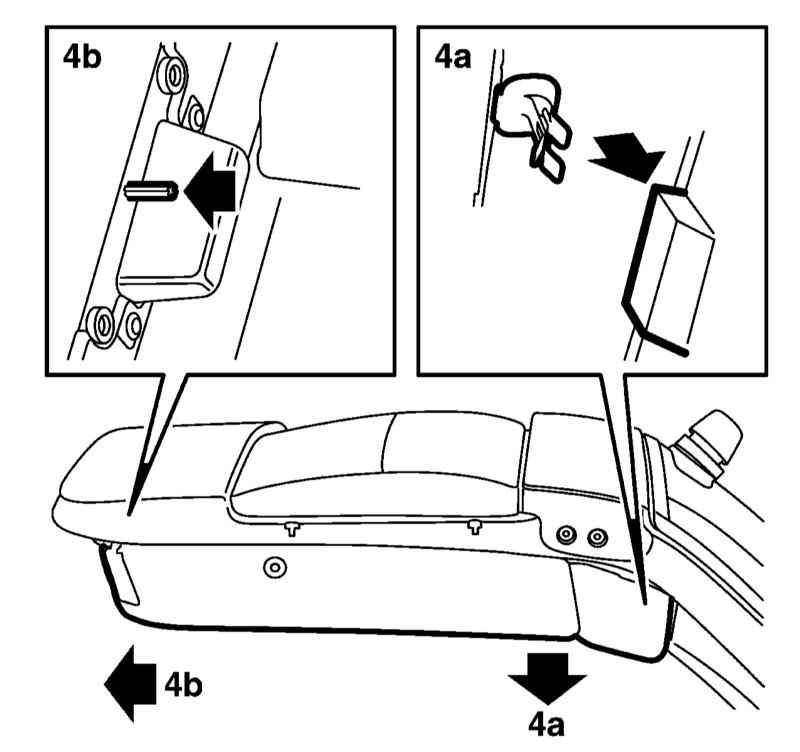

- Немного пустите обшивку потолка и разъедините разъёмы электропроводки и трубки стеклоомывателя (5). На обеих сторонах раскройте кабельные каналы (6) и снимите их со жгутов электропроводки.
|
|

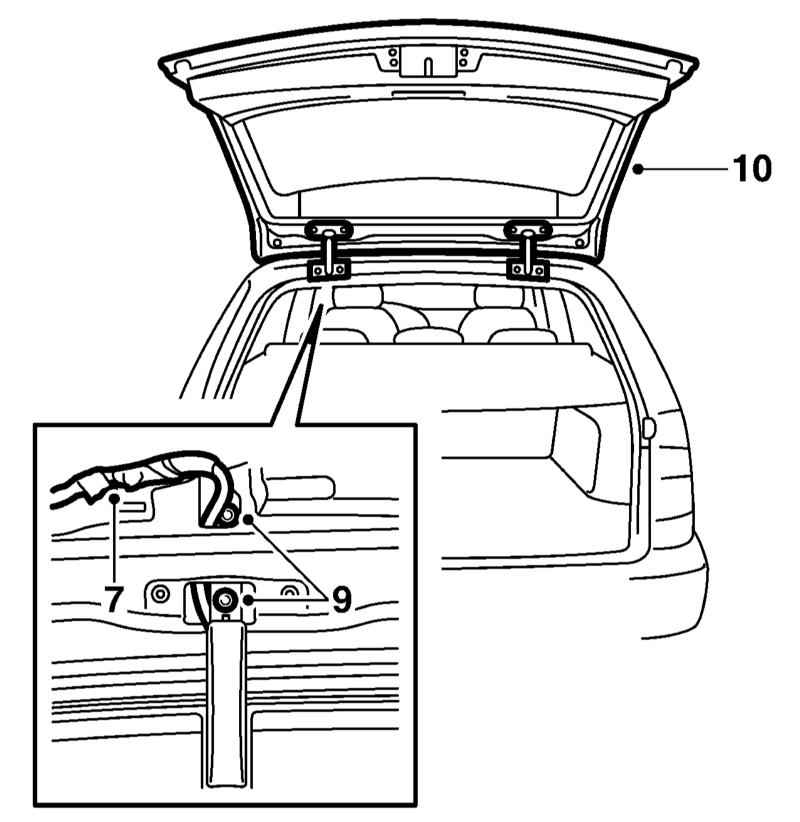

- Выведите электропроводку через петли (7), попросите помощника удерживать дверь и выверните 4 болта (9) её крепления к петлям.
|
- Снимите дверь с петель.
- Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова.
- Регулировка положения двери в влево-вправо и вперёд-назад производится при отпущенных болтах (9) крепления двери к петлям. Для регулировки положения двери вверх-вниз выполните действия, описанные ниже.
|
- Снимите боковые упоры, уплотнение и отделку дверного проёма.
|
- Снимите компоненты, указанные в параграфе 2 и слегка опустите обшивку потолка.
|

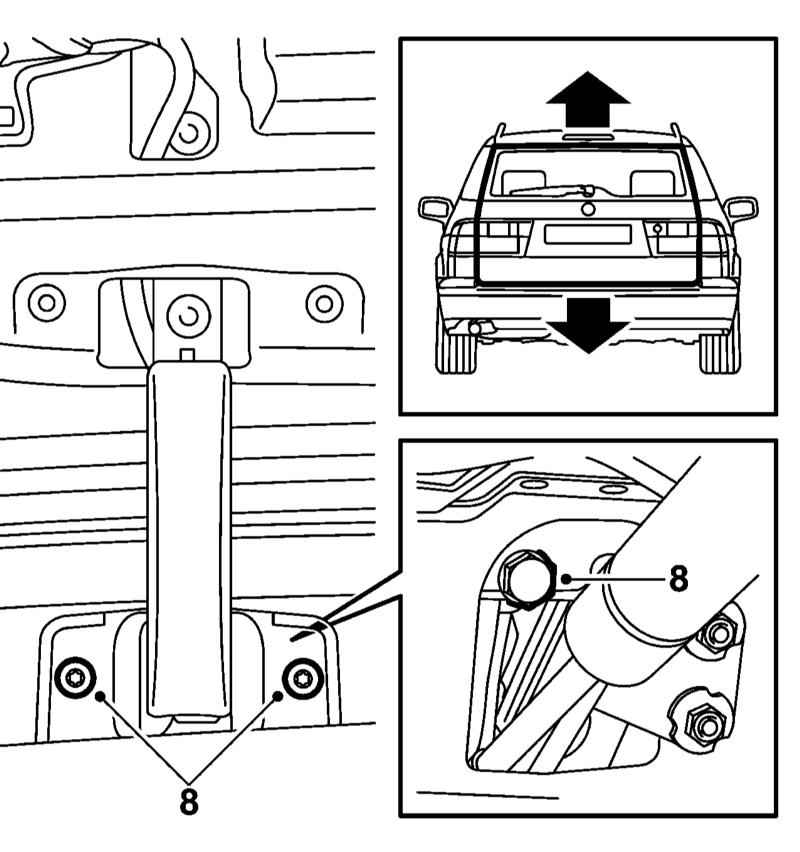

- Отрегулируйте положение двери, отпустив по 3 болта на каждой петле (8).
|
- Затяните болты и установите снимавшиеся компоненты.
|
|
Внутренняя ручка и обшивка двери
|
|
- Откройте дверь задка.
|

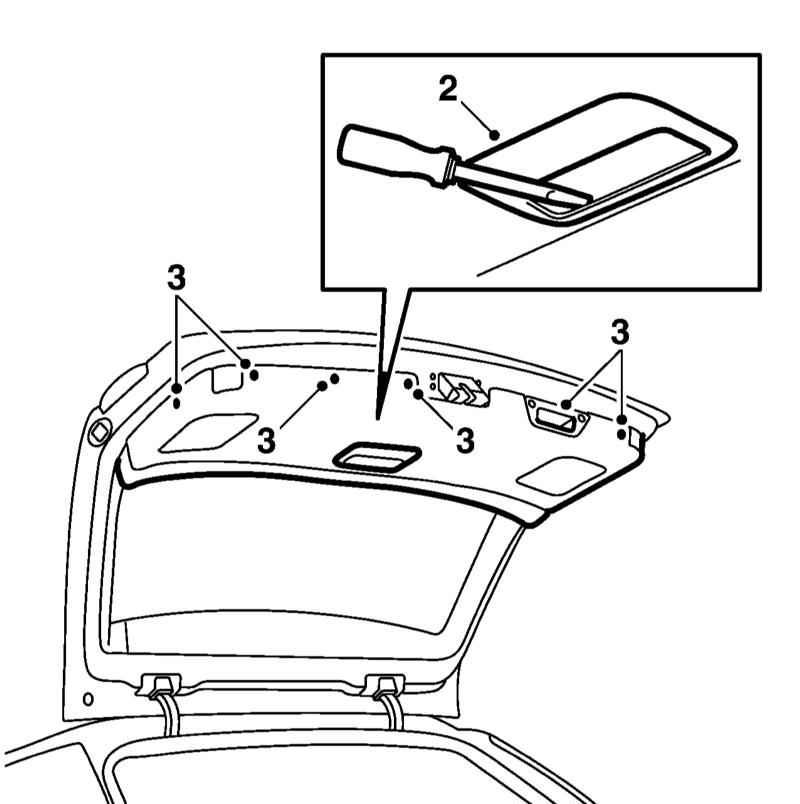

- Снимите рамку (2) вокруг внутренней ручки, отогнув её отвёрткой в трёх 3 разрезах, и потянув вниз при отпущенных фиксаторах.
|
- Высвободите обшивку двери из фиксаторов (3).
|
- Снимите обшивку. Для этого сначала потяните вниз ей верхнюю часть, а затем потяните назад
.
|
|
- Снимите две тяги замка (5), выверните винты (6), сдвиньте ручку в сторону и снимите её (7).
|
|
|
Замок и цилиндр замка
|
|
|
- Для снятия

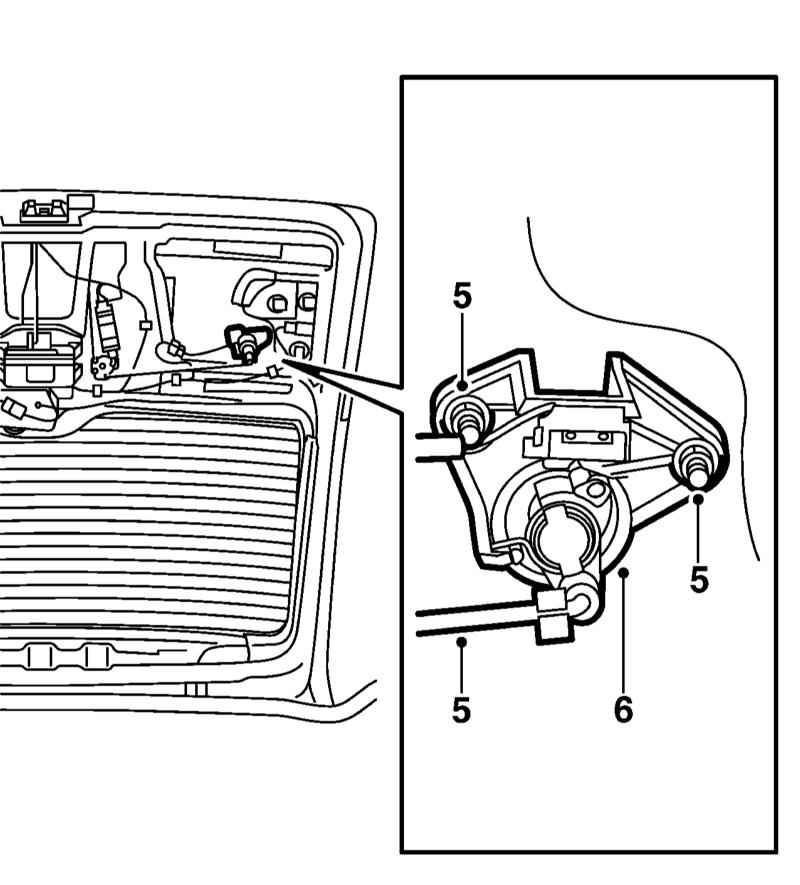

цилиндра замка отдайте гайки, отцепите тягу (5) и разъедините разъём.
|
|

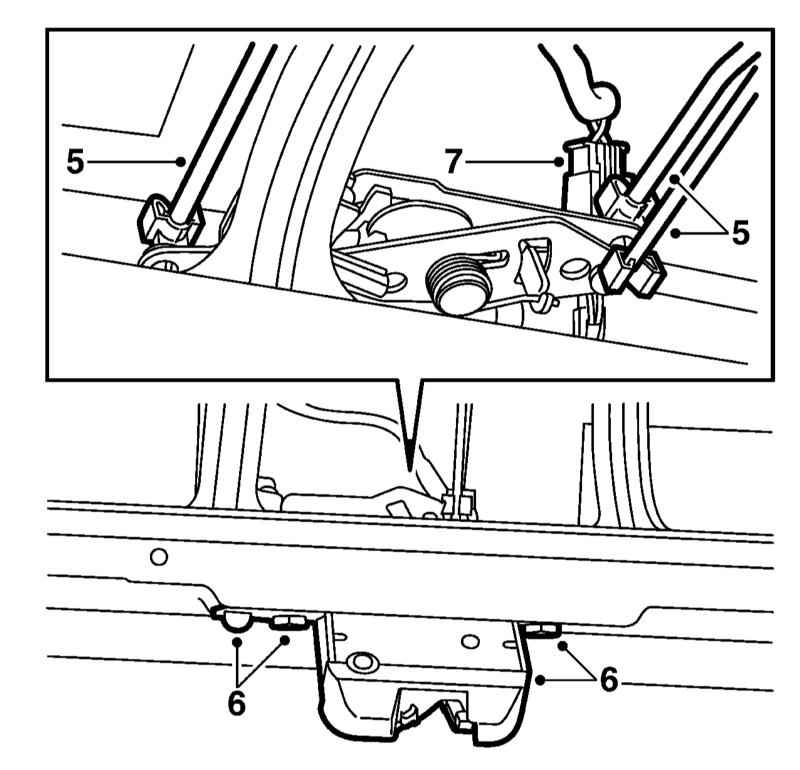

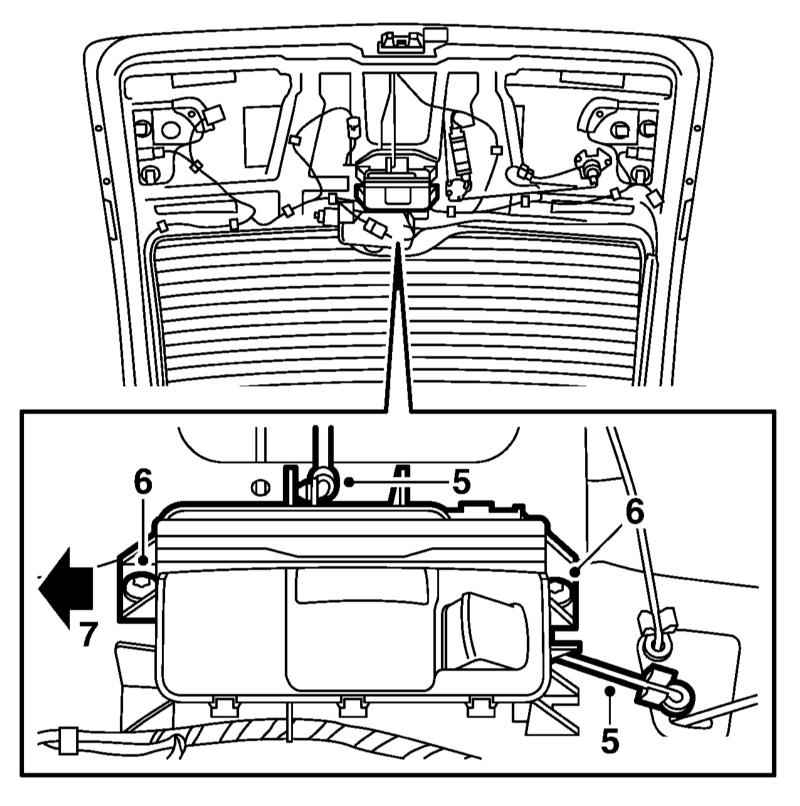

- Для снятия замка отсоедините 3 тяги (5), выверните 4 болта (6) и разъедините разъём (7).
|
|
|
Наружная ручка
|
|
|
- Выверните винты снаружи двери.
|
|

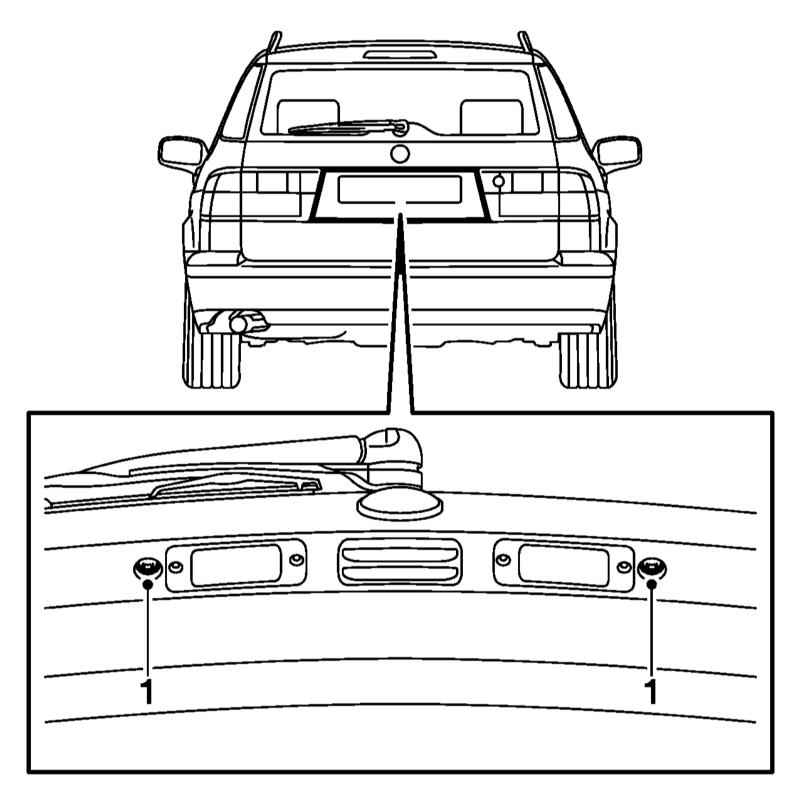

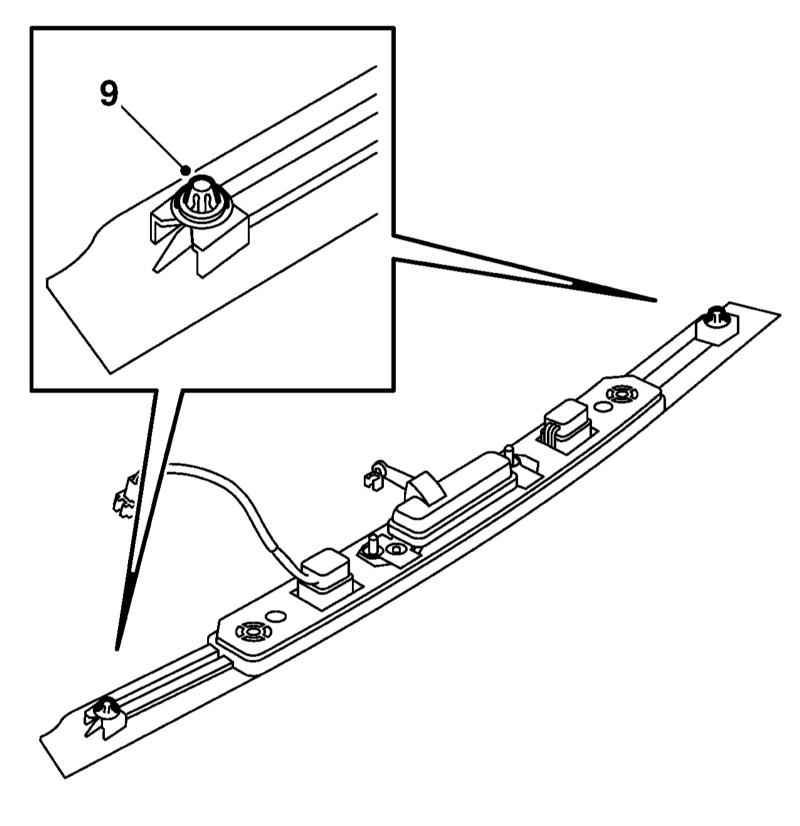

- Снимите оба задних комбинированных фонаря и пластину номерного знака (6).
|
- Выверните гайки (7), снимите тягу и разъедините разъём (7).
|
- Высвободите фиксаторы и снимите замок вместе с подсветкой номерного знака.
|
|
|
|
