18.6. Двери
|

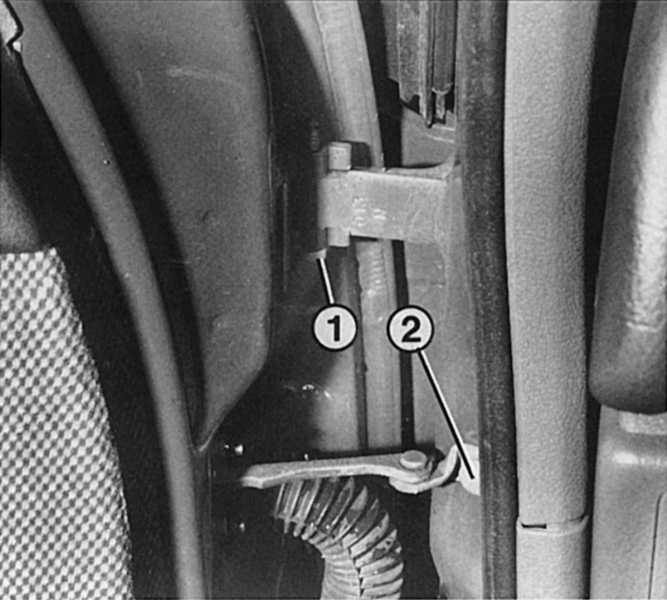

Для снятия двери электрическое контактное
соединение в секторах A и B должно быть раздельно выведено наружу. После
ослабления болтов TORX (T40) в верхней и нижней частях дверного крепления
(1) дверь можно приподнять. Однако прежде должен быть разобран упор двери
выкручиванием болта TORX (2) в секторах кузова A и B. Перед установкой
двери смажьте крепления-шарниры.
|
Снятие двери
| |
- Снимите дверные упоры ослаблением винта TORX в кузове.
- Снимите также нижнюю боковую облицовку швеллера.
- В зависимости от снимаемой двери разъедините многоштырьковое
соединение между передней и средней стойками.
|
|
Установка двери
|

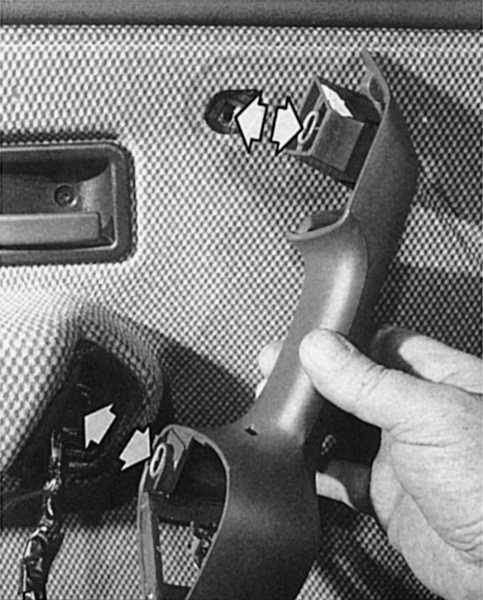

Чтобы разобрать внутреннюю ручку двери,
необходимо выкрутить два винта, обозначенные стрелками. При установке
дверной облицовки следите за тем, чтобы все детали были установлены без
перекосов. После этого защелкните крепление облицовки.
|
|

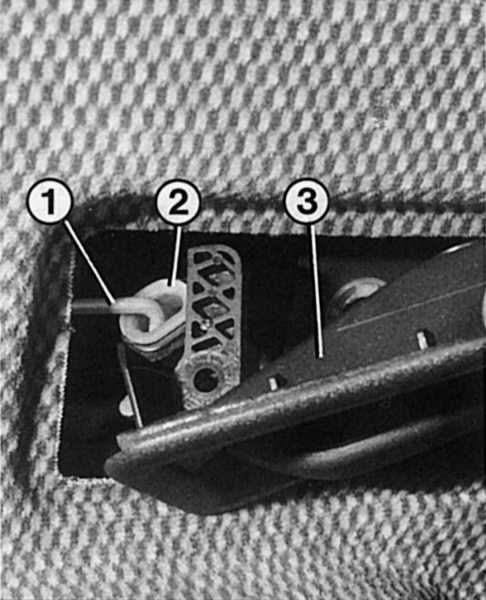

При снятии внутренних открывающих ручек
(3) крепление (2) поверните на 90° без усилия от передающего стержня (1)
к замку двери.
|
Так как двери отцентрированы уже в кузове и шарниры-крепления сварены с кузовом,
то в основном Вам предстоит регулировка сердечника замка.
| |
- Немного ослабьте сердечник замка.
- Закройте дверь и нажмите ее в такое положение, при котором
задний край двери не будет соприкасаться с другими деталями кузова.
- Потяните наружную ручку двери и оставьте дверь слегка приподнятой.
- В этом положении затяните сердечник замка.
- Проверьте посадку двери, при необходимости отрегулируйте.
|
|
|
Рекомендация: если дверь устанавливается
слишком глубоко — усиливается контакт с уплотнением двери, однако значительно
затрудняется закрытие двери. Как следствие — громкий стук двери при закрывании.
Чем меньше давление на уплотнение, тем легче закрывается дверь.
|
|

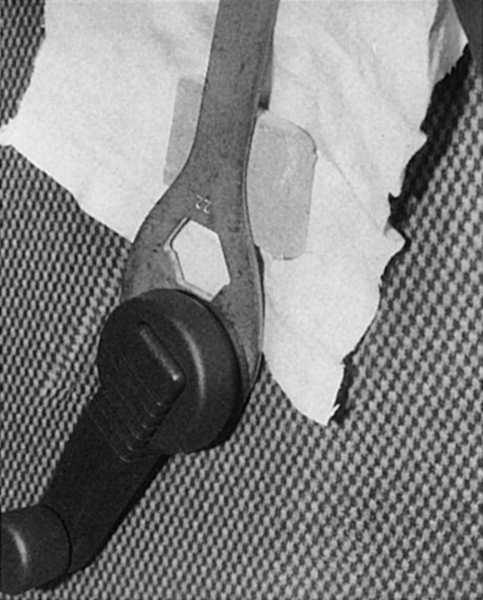

На рисунке изображено, как отжать ручку
стеклоподъемника от оси без специального инструмента, пользуясь плоским
гаечным ключом и упором из дерева. Обязательно подложите тряпку, так как
текстильная структура поверхности облицовки двери очень восприимчива к
ударам и давлению.
|
|
Зажимающее действие зубцов ручки (1) удерживает
ручку стеклоподъемника на шестеренчатой оси (2). При полностью поднятом
стекле ручку стеклоподъемника устанавливают под углом 45° от вертикальной
оси вперед.
|
|

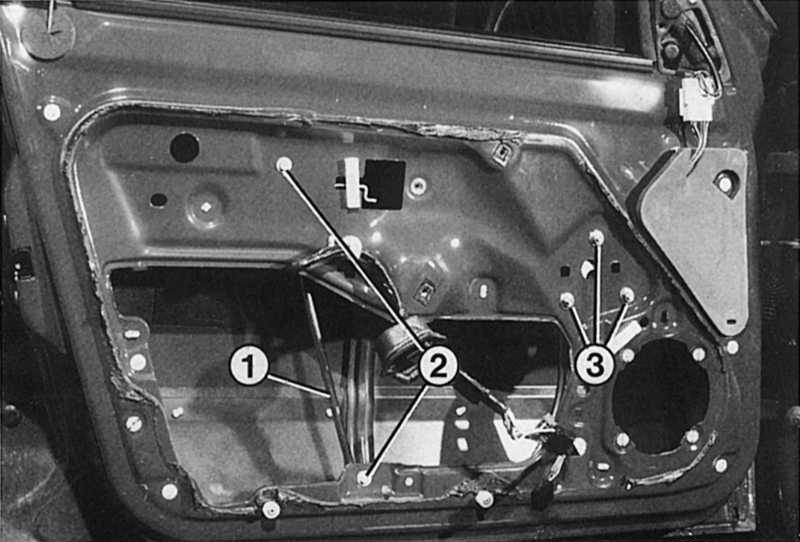

После снятия облицовки двери все узлы внутри
нее становятся доступными.
1 — подъемная шина;
2 — крепление стеклоподъемника;
3 — гайки крепления механизма ручки стеклоподъемника (для электрических
и ручных стеклоподъемников идентично).
|
|

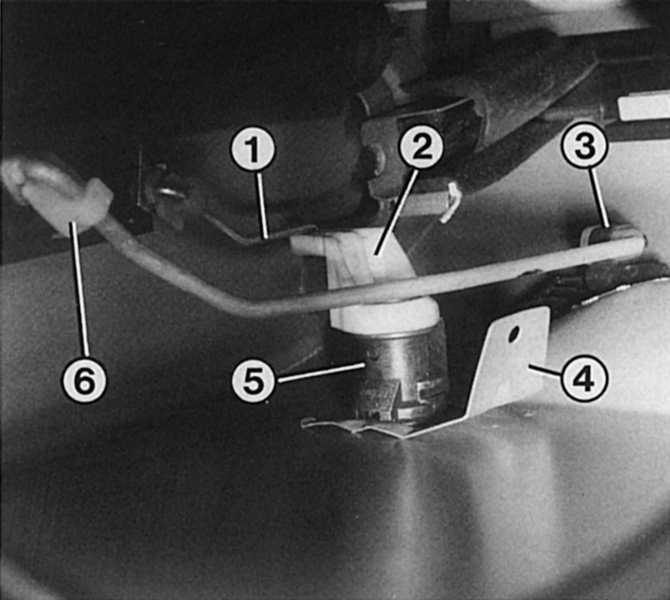

При взгляде внутрь двери можно увидеть
следующие элементы:
1 — толкающая тяга цилиндра замка к двери;
2 — рычажный сегмент цилиндра замка;
3 — зажимной фиксатор скобы наружной ручки двери;
4 — предохранительная скоба цилиндра замка;
5 — цилиндр замка;
6 — зажимной фиксатор толкающей тяги к замку двери.
|
| |
- Поднимите стекло до упора. Пометьте положение ручки стеклоподъемника.
- Снимите с оси ручку стеклоподъемника. Для этого двумя отвертками
или плоским гаечным ключом, вставленными между диском в ручке
стеклоподъемника и облицовкой на упор из дерева, отожмите ручку
с шестеренчатой оси. Для защиты облицовки между инструментами
и облицовкой положите тряпку под деревянный упор.
- На заднем краю боковой полки в нижней части двери выкрутите
винт (T20).
- Выньте динамики из дверей. Для этого поверните крышки динамиков
против часовой стрелки. Затем выкрутите 4 винта и выньте динамик.
При этом не забудьте отключить контактное соединение.
- В панели для динамика выкрутите 4 винта (Т20), ставшие видимыми
после его снятия.
- Осторожно поднимите полку, чтобы свесилась нижняя часть из
двух упорных колец,снимите ее.
- Пользуясь плоской отверткой, аккуратно снимите крышку дверной
ручки.
- Клавиши управления стеклоподъемником выньте через верх из внутренней
части двери и отсоедините от проводов.
- Выньте держатели жгута проводов из скобы крепления в подлокотнике
двери.
- Аккуратно выньте из двери пенопластовые прокладки, которые
при сборке нужно будет поставить на место.
- Ослабьте 2 винта крепления (T30).
- Снимите внутреннюю ручку двери. При необходимости выньте из
жгута проводов провод стеклоподъемника.
- Снимите кожух у фиксатора двери (винт TORX T30).
- Поверните фиксатор на 90° и отцепите от тяги.
- Внутренняя облицовка двери дополнительно закреплена предохранительными
зажимами и склейками, длительно сохраняющими свою эластичность
на двери. Поэтому оттяните облицовку в нижней кромке кузова двери
и острым ножом отделите растянувшиеся при этом клейкие растяжки.
- Осторожно отделите таким способом облицовку двери от металла
и высвободите из зажимов крепления.
- Если крепления по всему периметру сняты, выньте облицовку наверх
из уплотнения стекла и через ручку фиксатора замка.
- При установке следите за правильным положением верхнего края
облицовки, чтобы зажимы крепления были правильно зафиксированы.
- При плохой фиксации, при необходимости удалите старый уплотнительный
слой и нанесите новый на поверхность двери.
- При сборке, которая осуществляется в последовательности, обратной
снятию, проверьте, чтобы все выступающие части на креплениях,
а также оба противоположных зажимных крепления точно были выровнены
относительно друг друга.
|
|
|
|
Рекомендация: для того, чтобы отделить
остатки клейкого материала, лучше всего используйте пластмассовый нож,
чтобы не повредить лакокрасочное покрытие. Отделив остатки клейкого материала,
следите за тем, чтобы покрытые этим материалом места больше не соприкасались,
иначе они сразу склеятся друг с другом и затруднят снятие облицовки.
Не дотрагивайтесь до мест склейки, так как это отрицательно сказывается
на прочности соединения при последующей сборке.
|
Снятие замка двери
| |
- Снимите облицовку двери
- На узкой стороне двери открутите 3 винта TORX крепления замка
двери.
- Отсоедините сегменты зажимных фиксаторов с передаточных штанг
замка двери, а также внешней и внутренней ручки отпирания двери.
- Выньте замок двери, если установлен центральный замок, то вместе
с сервомотором из кузова двери.
- Отсоедините разъем.
- Открутите один винт и снимите (если есть центральный замок)
сервомотор с замка двери.
- Перед установкой, до того как одеть облицовку в двери, проверьте
работу устройства.
|
|
Снятие цилиндра замка
Снимите облицовку двери, как было описано.
| |
- Отцепите зажим фиксатора толкающей тяги цилиндра замка.
- Оттяните стопорный держатель цилиндра замка в сторону.
- Снимите цилиндр замка с двери.
- Перед установкой очистите гнездо цилиндра двери и не забудьте
поставить уплотнительную прокладку.
|
|
Снятие наружной дверной ручки
| |
- Снимите облицовку двери.
- Отсоедините тяги ручки от замка двери. Открутите винт крепления
ручки двери.
- Снимите ручку с тягами снаружи.
- При монтаже перед установкой облицовки двери проверьте работу
ручки.
|
|
Снятие стекла передней двери
| |
- Снимите облицовку двери.
- Опустите стекло и выньте уплотнительные резинки из шахты двери.
- Опустите стекло, чтобы была доступна его обойма.
- Выньте стекло из обоймы в коробке двери. Для этого выдавите
оба штифта зажима фиксатора и снимите зажим сбоку от цапфы обоймы
стекла.
- Полностью опустите обойму стекла.
- Поднимите стекло и заклиньте его подходящим клином.
- Наклоните стекло в сторону шарнира двери и вытащите его косо
наверх в направлении замка из шахты двери.
- После установки стекла, перед тем как надеть облицовку, проверьте
работу механизма стеклоподъемника. Стекло не должно застревать
и должно легко подниматься по всей длине хода.
|
|
Снятие стекла задней двери
| |
- Снимите облицовку двери.
- Опустите стекло и выньте уплотнительные резинки из шахты двери.
- Опустите стекло, чтобы была доступна его обойма.
- Снимите шину стекла (2 винта).
- Опустите стекло до конца.
- Снимите заднюю направляющую двери (наверху у треугольного окна
и внизу в кузове двери винт).
- Выжмите стекло наверх и выньте, наклонив внутрь вперед, из
шахты стекла.
- Если стекло необходимо заменить, то осторожными ударами деревянного
бруска сбейте шину со стекла. Предварительно пометьте его точное
положение.
- При установке нового стекла используйте новые резиновые полосы,
смазанные смазочным мылом, и оденьте шину на стекло. При этом
не стучите по держателю шины стекла.
- При установке подъемной шины прижмите стекло к задней направляющей.
Затем затяните оба винта.
- После установки стекла, перед тем как надеть облицовку, проверьте
работу механизма. Стекло не должно нигде застревать и должно легко
подниматься по всей длине хода. При необходимости переместите
стекло на подъемной шине.
|
|
Снятие треугольного стекла (форточки)
| |
- Снимите опускающееся стекло, как это было описано.
- Снимите заднюю направляющую стекла (наверху и внизу один винт).
- Сдвиньте стекло в сторону, наклоните и выньте из дверной рамы.
|
|
Снятие подъемного устройства задних стекол
Снятие переднего подъемного устройства описано в разделе Электрические
стеклоподъемники; и это описание подходит без всяких ограничений к обычным
стеклоподъемникам.
| |
- Снимите облицовку двери.
- Опустите стекло, чтобы иметь доступ к обойме.
- Отсоедините подъемную шину со стеклоподъемника (2 винта).
- Выдавите стекла наверх и закрепите его липкой лентой в гнезде
окна.
- Открутите 2 винта крепления оси стеклоподъемника.
- Открутите винт внизу, в кузове двери.
- Наклоните нижнюю часть механизма стеклоподъемника в корпусе
двери назад и вытащите ее из выреза кузова двери. При этом следите
за тем, чтобы верхняя часть не осталась висеть на системе тяг
и рычагов замка двери.
- При установке подъемной шины стекла прижмите его к направляющей
шине.
|
|
Снятие наружного зеркала

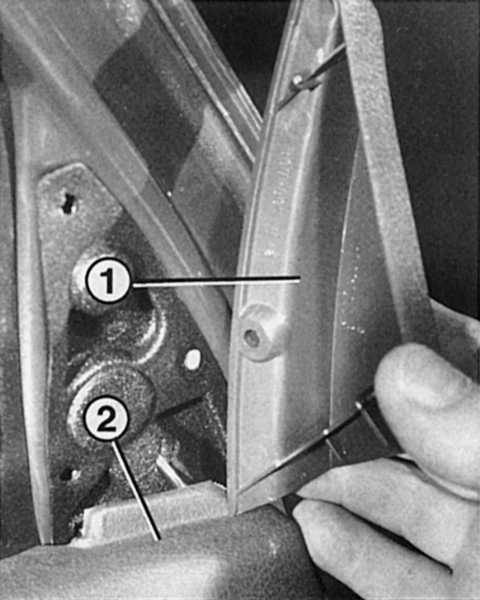

Слева: После снятия задней крышки зеркала (1) под пористым покрытием можно
увидеть винты крепления. Теперь можно снять внутреннее покрытие двери (2).

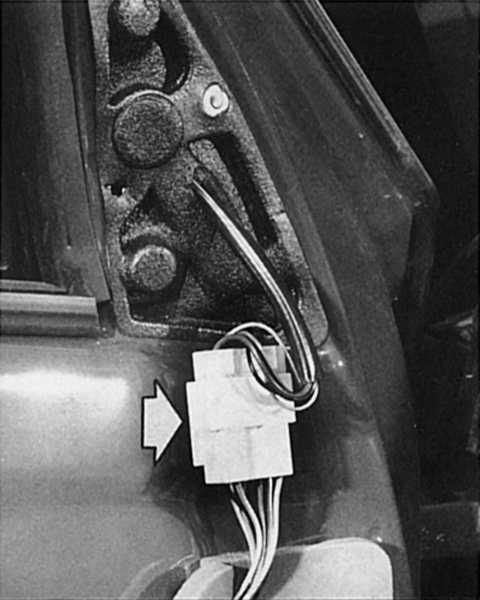

Справа: Под внутренним покрытием двери скрыт многоштырьковый разъем (показано
стрелкой) электрического механизма регулировки зеркала.
| |
- Открутите винт крепления облицовки и снимите его через регулировочную
головку.
- Осторожно снимите вспененное покрытие и открутите 3 видимых
теперь винта и снимите основание зеркала.
- Если у Вас зеркала с электрической регулировкой, то снимите
облицовку двери и отсоедините разъем.
- Снимите зеркало и, при необходимости, протяните снятый разъем
через разрез двери.
|
|
Замена наружного зеркала
Как можно заменить электрически регулируемое зеркало со стопором, описано в
разделе Электрическая регулировка зеркал. Зеркало, регулируемое
вручную, может иметь другое крепление стекла зеркала (пружинное кольцо).
| |
- Вставьте тонкую отвертку между корпусом зеркала и самим стеклом.
- Надавив отверткой вбок, вытащите конец пружинного кольца стопора
стекла.
- Снимите зеркало.
- Перед установкой вставьте пружинное кольцо и установите его
на стопор.
- Вставьте зеркало и надавите на него до характерного щелчка,
чтобы оно зафиксировалось.
|
|
|
