18.15. Снятие облицовкиДля установки отдельных элементов облицовки необходимо заранее заготовить
новые зажимы, так как они часто ломаются.
|

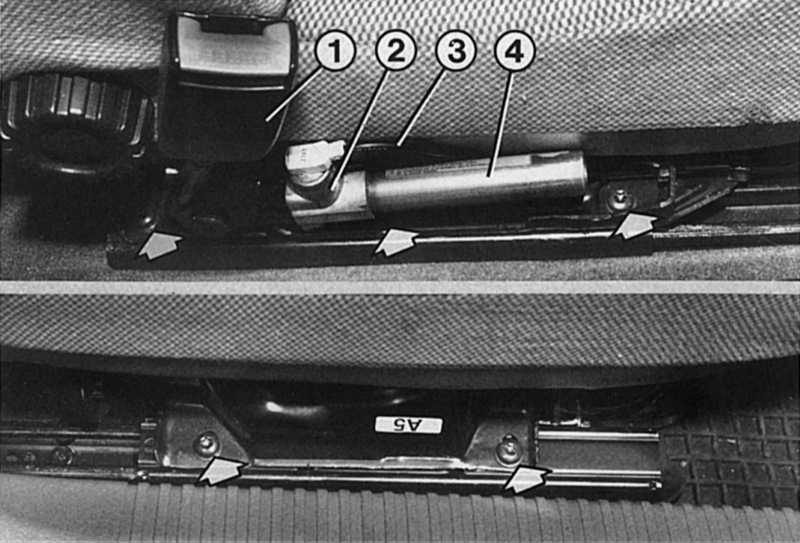

При снятой облицовке салазок сиденья можно увидеть внешнее (верхний рисунок)
и внутреннее (нижний рисунок) крепление переднего сиденья на салазках.
Открутив винты (показаны стрелками), сиденье можно снять с салазок.
1 — замок ремня безопасности;
2 — газогенератор;
3 — электрический провод;
4 — цилиндр.
|

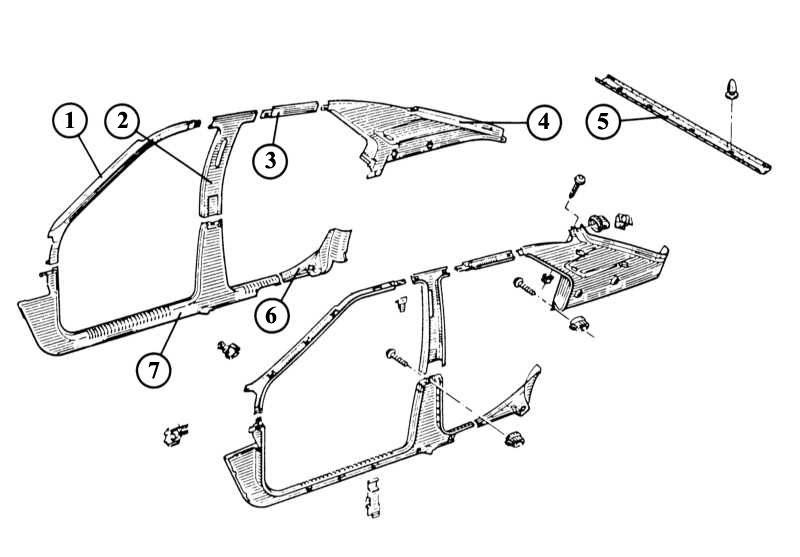

Снятие облицовки двери уже описывалось в главе Элементы кузова
и салона. Для экономии места мы опишем здесь способ снятия облицовки только
основных элементов. К тому же принцип снятия облицовки всех элементов практически
одинаков и не доставит трудностей даже неопытному автовладельцу. Пластмассовые
зажимы отдельных элементов могут быть повреждены при снятии, поэтому заранее
приготовьте новые.
| |
- Облицовка А (передней)-стойки: снимите верхнюю
облицовку В (средней)-стойки. Затем выкрутите 2 болта (Т20) крепления
А-стойки.
- Энергично потяните облицовку вниз и вытяните ее из зажимов.
- Облицовка В (средней)-стойки: снимите кожух
верхнего крепления ремня безопасности.
- Открутите верхнее крепление ремня безопасности.
- Приподнимите отверткой кнопку, регулирующую перемещения ремня
безопасности по высоте.
- Стяните облицовку с уплотнений и с В-стойки.
- Облицовка С (задней)-стойки: снимите облицовку
В-стойки.
- Снимите боковую облицовку крышки багажника и двери багажника.
- Снимите боковую часть задней полки (5 болтов Т20).
- Выкрутите два болта крепления облицовки С-стойки (один болт
наверху, в вырезе крыши, другой внизу, под вырезом двери).
- Удалите 2 зажимных фиксатора и осторожно снимайте облицовку.
При этом следите за тем, чтобы не потерять мелкие детали (распорные
держатели и т. д.).
- Облицовка порогов: снимите верхнюю облицовку
В-стойки.
- Открутите крепление ремня безопасности сверху.
- Открутите винты крепления порогов.
- Осторожно оттяните заднюю часть облицовки порога и освободите
ее из зажима.
- Осторожно оттяните переднюю часть облицовки в районе уплотнения
двери.
- Вытащите облицовку через дверь багажника автомобиля.
|
|
Снятие приборной панели
Снятие приборной панели представляет собой достаточно сложную работу, которая
должна проводиться с большой осмотрительностью, чтобы избежать повреждений салона.
Работа описана в главе Отопление и вентиляция.
Снятие центральной консоли
|

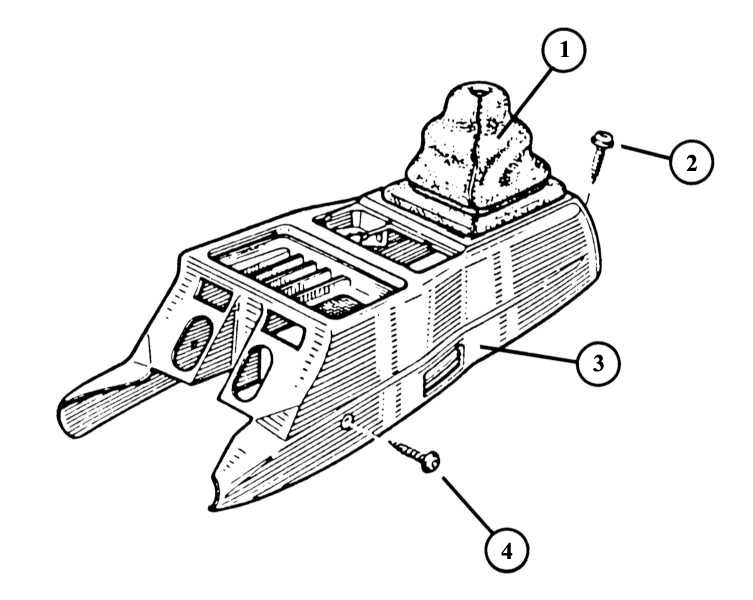

На рисунке изображена центральная консоль
(3) с манжетой рычага переключения передач (1) и крепежными винтами (2).
При установке консоли сначала наживите эти болты, затем закрутите их окончательно.
|
| |
- Осторожно снимите и вытащите манжету рычага переключения передач
из консоли с помощью отвертки.
- Открутите по одному винту справа и слева от консоли.
- Выкрутите 2 винта позади выреза манжеты рычага переключения
передач.
- Снимите консоль, сдвинув ее назад и вверх. При этом отсоедините
разъемы и, если есть, провода прибора управления аварийным натяжением
ремня безопасности.
- При установке оденьте консоль через манжету рычага переключения
передач таким образом, чтобы можно было закрутить винт крепления.
|
|
|
