3.11.6.8. Установка подшипников со стороны картера сцепления

Установите дефлектор, а затем запрессуйте подшипник, выравнивая по внутренней стороне картера.

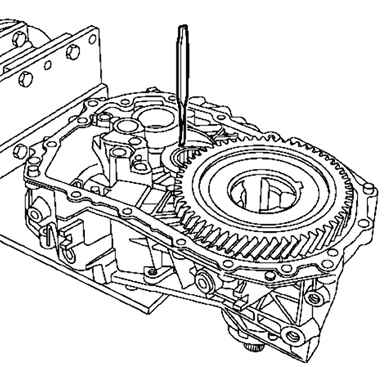

Рис. 3.74. Зачеканивание подшипника

Зачеканьте подшипник зубилом (рис. 3.74).

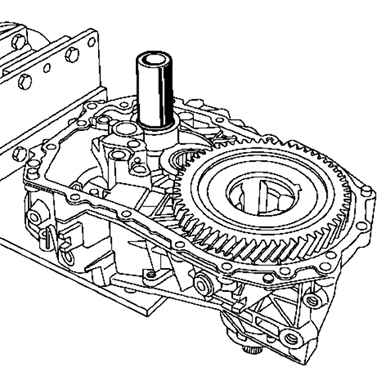

Рис. 3.75. Снятие центрирующего подшипника

Снимите центрирующий подшипник первичного вала при помощи втулки диаметром 38 мм (рис. 3.75).

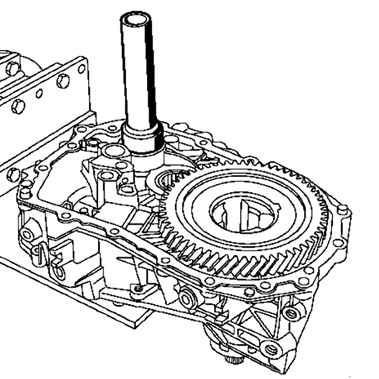

Рис. 3.76. Установка центрирующего подшипника

Установите центрирующий подшипник с помощью приспособления (В.Vi.1601) (рис. 3.76).
