3.11.6.12. Установка втулок

Снимите щипцами втулку с нагревательной плиты и установите ее на вал при помощи втулки с внутренним диаметром 33 мм. Насаживайте ее до тех пор, пока она не упрется в ступицу.

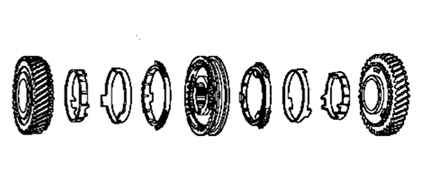

Рис. 3.80. Совмещение выступов колец синхронизатора с пазами ступиц и шестерен

ПРИМЕЧАНИЕ

Синхронизатор передачи 1/2 является двухконусным; совместите выступы колец синхронизатора с пазами ступиц и шестерен (рис. 3.80).
