3.2. Регулировка привода сцепления

Проверка регулировки

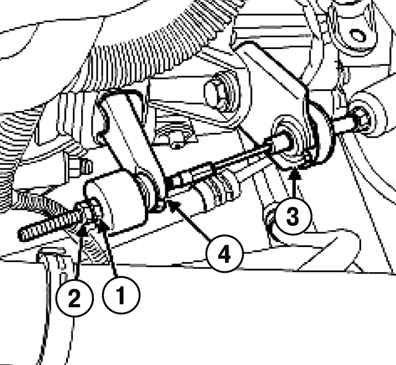

Рис. 3.2. Регулировка привода сцепления: 1 – регулировочная гайка; 2 – контргайка; 3 – стопор оболочки троса; 4 – вилка выключения сцепления

Отрегулируйте ход троса привода сцепления гайкой на конце со стороны коробки передач (рис. 3.2).

Ослабьте контргайку.

Отрегулируйте ход троса привода сцепления, отворачивая или заворачивая гайку.

Затяните требуемым моментом (8 Н·м) контргайку.
