3.11.6.21. Снятие дифференциала (коробка передач JR)

Чтобы снять уплотнительное кольцо, постучите по уплотнительной манжете с помощью бородка с тонким цилиндрическим концом и молотка. Это необходимо, чтобы ее провернуть.

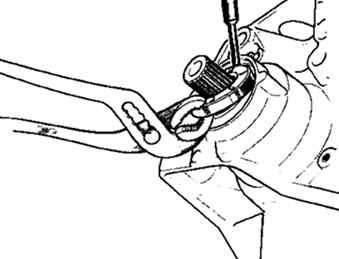

Рис. 3.100. Снятие уплотнительного кольца

Снимите уплотнительное кольцо, постаравшись при этом не повредить шлицы шестерни планетарной передачи (рис. 3.100).

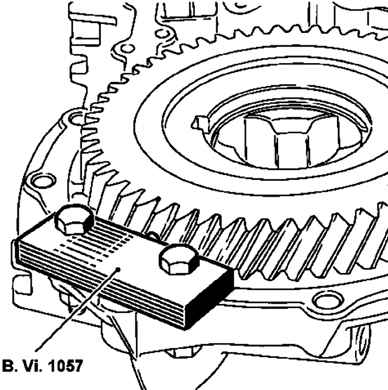

Рис. 3.101. Фиксация сборки «корпус дифференциала–шестерня»

Зафиксируйте сборку «корпус дифференциала–шестерня» с помощью приспособления (В.Vi.1057), прикрепленного к картеру (рис. 3.101).

Рис. 3.102. Снятие гайки крепления корпуса

Снимите гайку крепления корпуса (рис. 3.102).

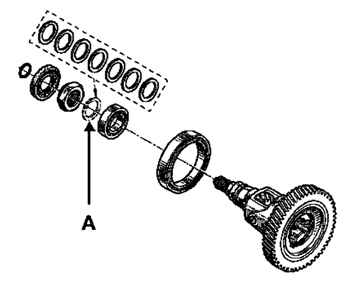

Рис. 3.103. Снятие регулировочной прокладки для предварительного натяжения подшипников

Снимите регулировочную прокладку для предварительного натяжения подшипников А (рис. 3.103).

Снимите всю сборку, толкая ее в сторону планетарной передачи.
