3.5. Снятие, регулировка и установка датчика хода педали сцепления

ВНИМАНИЕ Обращайтесь с датчиком хода педали сцепления с осторожностью.

Допускается перемещение штока только при регулировке размера X (см. рис. 3.9).

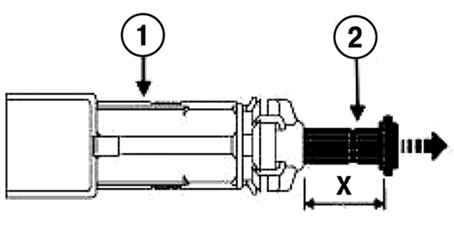

Рис. 3.9. Датчик хода педали сцепления: 1 – корпус датчика; 2 – шток

Разъедините разъем датчика хода педали сцепления.

Поверните датчик хода педали сцепления на 1/4 оборота против часовой стрелки.

Снимите датчик хода педали сцепления.

Датчик хода педали сцепления подлежит обязательной замене, если шток отделялся от датчика или для регулировки потребовалось более трех изменений размера X.

Измерьте размер X выступания штока. Если размер X меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока. Размер X должен быть в пределах от 17 мм (не менее) до 18 мм (не более).

Рукой нажмите на педаль сцепления.

Установите датчик хода педали сцепления на педальный узел.

Заблокируйте датчик хода педали сцепления поворотом на 1/4 оборота по часовой стрелке.

При возврате педали сцепления в исходное положение поддерживайте ее рукой.

ПРИМЕЧАНИЕ Датчик хода педали сцепления регулируется автоматически в зависимости от положения педали.

При автоматической регулировке слышны щелчки перехода через фиксированные положения.

Соедините разъем.
