3.11.6.17. Снятие дифференциала (коробка передач JН)

Для того, чтобы снять уплотнительное кольцо, постучите по уплотнительной манжете с помощью бородка с тонким цилиндрическим концом и молотка. Это необходимо, чтобы ее провернуть.

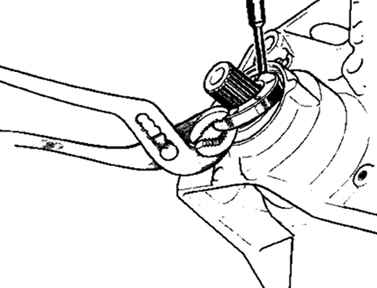

Рис. 3.93. Снятие уплотнительного кольца

Снимите уплотнительное кольцо, постаравшись при этом не повредить шлицы шестерни планетарной передачи (рис. 3.93).

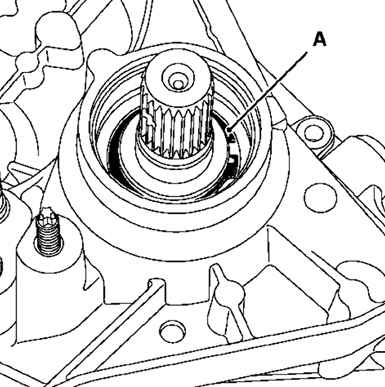

Рис. 3.94. Снятие пружинного стопорного кольца

Для получения опоры при работе с прессом поставьте пластину под ведомую шестерню. чтобы освободить и снять пружинное стопорное кольцо А, подтолкните его к картеру сцепления (рис. 3.94).

Дифференциал снимается при нажатии с усилием на планетарную передачу.
