3.11.6.15. Регулировка предварительного натяжения подшипников вторичного вала

ПРИМЕЧАНИЕ Регулировку выполняйте только в случае замены подшипников

Установите вторичный вал в картер сцепления с подшипниками и кольцом для предварительной регулировки (В.Vi.1161) или аналогичным кольцом толщиной 1,60 мм (большой наружный диаметр).

Установите картер.

Заверните и затяните болты разъема коробки.

Установите пластину кронштейна индикатора стрелочного типа (В.Vi.1161) (или аналогичную) на крепления корпуса трипоида.

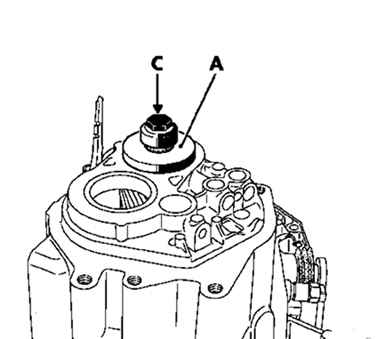

Рис. 3.89. Установка регулировочных втулки и болта

Установите специальную втулку (В.Vi.1527) А и болт С (рис. 3.89).

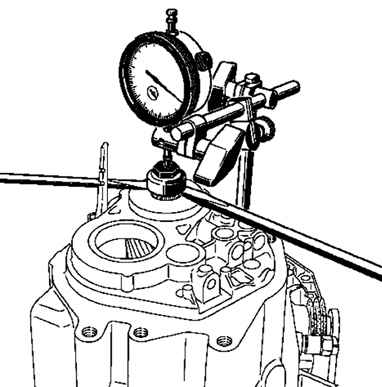

Рис. 3.90. Установка стрелочного индикатора

Установите индикатор стрелочного типа с магнитной опорой (рис. 3.90).

Несколько раз проверните вторичный вал, чтобы подшипники встали на место.

Установите ноль на шкале индикатора.

Используя две отвертки в качестве рычагов, потяните вверх вторичный вал.

Считайте показание индикатора стрелочного типа.

Несколько раз повторите эти операции в той же последовательности.

Определите среднее значение полученных величин.

Вычислите толщину кольца для регулировки предварительного натяжения по следующей формуле вычисления:

предписываемое значение + толщина кольца для предварительной регулировки + осредненное значение показаний индикатора стрелочного типа = толщине кольца для регулировки предварительного натяжения.

Пример (значения в мм):

предписываемое значение 0,26 + толщина кольца для предварительной регулировки 0,49 + осредненное значение показаний индикатора стрелочного типа 1,60 = 2,35.

ПРИМЕЧАНИЕ Набор регулировочных колец толщиной 2,15–2,43 мм с шагом 0,04 мм поставляется на замену.
