3.11.6.27. Установка валов

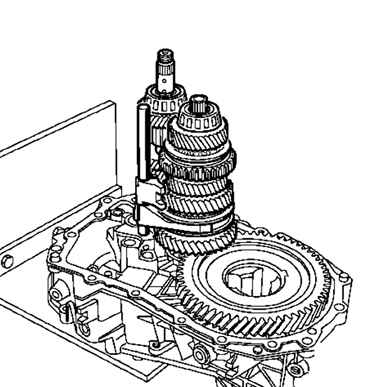

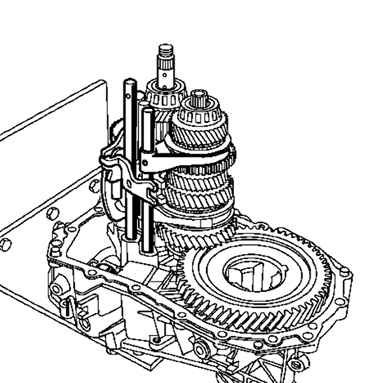

Рис. 3.112. Установка первичного вала и вторичного вала с вилкой 1/2

Установите одновременно первичный вал и вторичный вал с вилкой 1/2 (рис. 3.112).

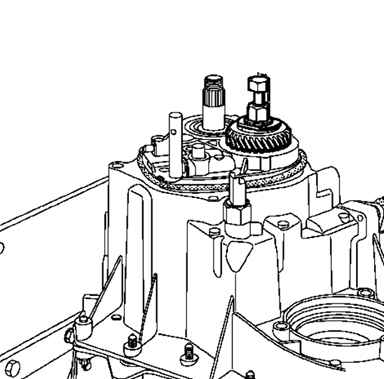

Рис. 3.113. Стопорный палец штока 1/2 а и стопорный палец штока пятой передачи В

Установите стопорный палец штока 1/2 а и стопорный палец штока пятой передачи В (рис. 3.113).

Немного приподнимите ступицу 3/4 и установите вилку и шток 3/4.

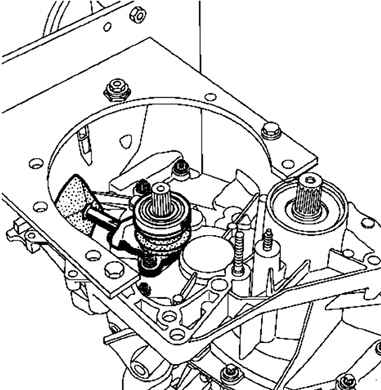

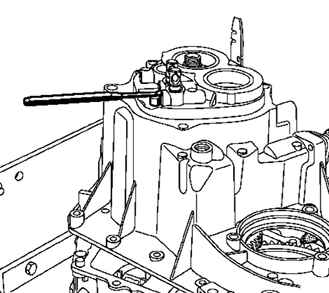

Рис. 3.114. Установка в вилку штифтов с помощью приспособления

Вставьте в вилку штифты с помощью приспособления (В.Vi.949) (рис. 3.114).

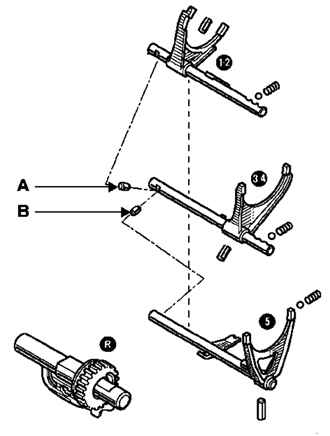

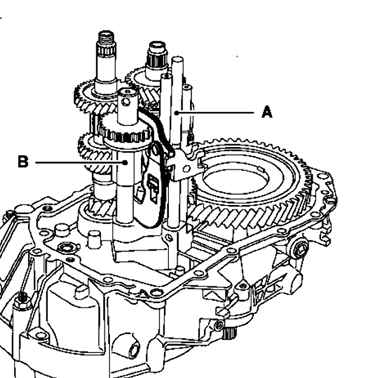

Рис. 3.115. Установка штока пятой передачи А и оси заднего хода В

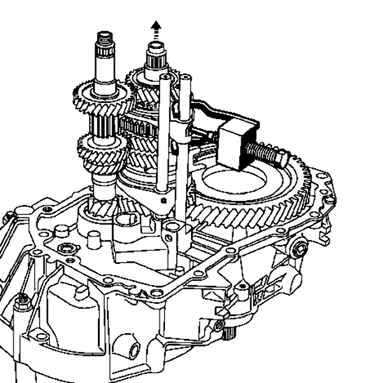

Установите шток пятой передачи А и ось заднего хода В. Для этого немного приподнимите первичный вал (рис. 3.115).

Убедитесь в том, что правильно расположены:

– центрирующие втулки;

– магнит;

Рис. 3.116. Расположение центрирующих втулок, магнита регулировочных колец для предварительного натяжения подшипников на коробке передач JR

– регулировочные кольца для предварительного натяжения подшипников на коробке передач JR (рис. 3.116).

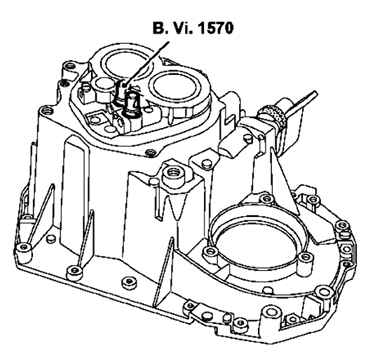

Рис. 3.117. Установка пружин и шариков для блокировки 1/2 и 3/4 в картер

Установите пружины и шарики для блокировки 1/2 и 3/4 в картер и сожмите их с помощью приспособления (В.Vi.1570) (рис. 3.117).

Нанесите средство Loctite 518 на поверхность стыка.

Установите третью передачу.

Поставьте картер, направив вал управления в третью передачу, и установите пружину и шарик для блокировки до появления штока пятой передачи.

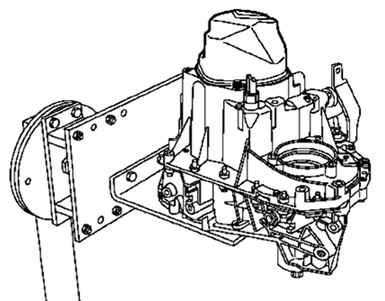

Рис. 3.118. Сжатие шарика для блокировки

Сожмите шарик для блокировки и закончите установку картера (рис. 3.118).

Снимите приспособление (В.Vi.1570).

Проверните первичный вал для правильной установки подшипников и затяните стягивающий болт моментом (25 Н·м).

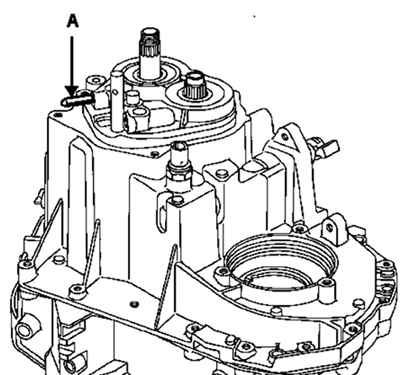

Рис. 3.119. Установка на место оси заднего хода А

Установите на место ось заднего хода А (рис. 3.119).

Рис. 3.120. Установка шестерни постоянного зацепления на вторичный вал

Нанесите три капли Loctite Frenbloc на шлицы шестерни постоянного зацепления и установите ее с помощью приспособления (В.Vi.1175) (рис. 3.120).

На первичном вале установите:

– опорное кольцо (большей стороной к шестерне);

– втулку под шестерней;

– паразитную шестерню пятой передачи, снабженную синхронизирующим кольцом;

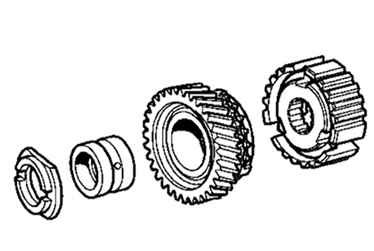

Рис. 3.121. Сборка деталей первичного вала

– ступицу пятой передачи с пружиной (рис. 3.121).

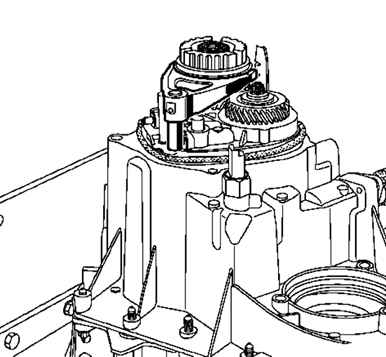

Рис. 3.122. Установка штифта вилки пятой передачи

С помощью керна (В.Vi.31-01) установите штифт вилки пятой передачи (рис. 3.122).

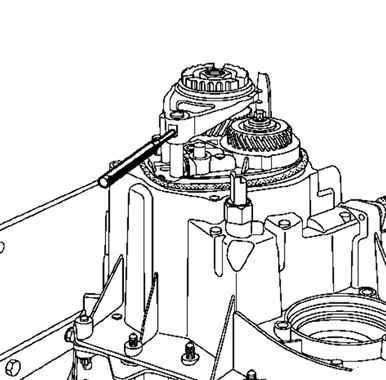

Рис. 3.123. Выключение первой и пятой передач

Включите первую передачу рычагом переключения, а пятую – сдвинув ее вилку вдоль штока (рис. 3.123).

Затяните болт и гайку шестерен моментом:

– гайку первичного вала – 25 Н·м;

– болт вторичного вала – 160 Н·м.

Установите коробку передач в нейтральное положение.

Установите новое уплотнительное кольцо.

Рис. 3.124. Установка задней крышки коробки передач

Поставьте заднюю крышку и затяните болты моментом 25 Н·м (рис. 3.124).

Установите на место контактор заднего хода.

Установите на место датчик частоты вращения для полуавтоматической коробки передач JH.

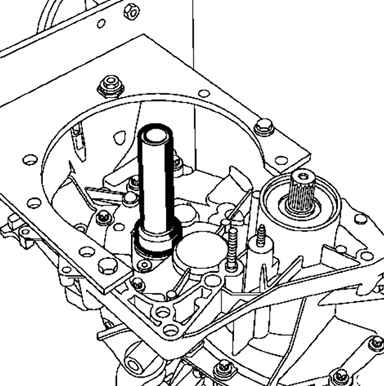

Рис. 3.125. Установка уплотнительного кольца вала сцепления

Установите уплотнительное кольцо вала сцепления с помощью приспособления (В.Vi.1601) – для коробки передач JR (рис. 3.125).

Рис. 3.126. Установка рабочего цилиндра привода выключения сцепления

Установите рабочий цилиндр привода выключения сцепления и затяните болты моментом 21 Н·м (рис. 3.126).

Установите манжету выходного вала дифференциала с помощью приспособления (В.Vi.945) для коробки передач JH и приспособления (В.Vi.1058) – для коробки передач JR.

Поставьте смазанную маслом предохранительную втулку А на планетарную передачу и наденьте смазанную маслом манжету С с помощью приспособления В (рис. 3.127 и 3.128).

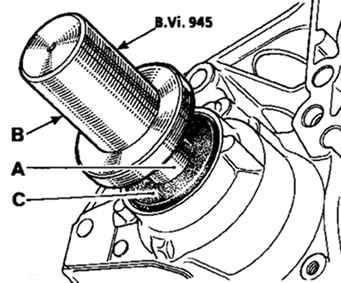

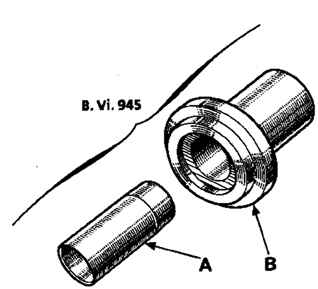

Рис. 3.127. Установка предохранительной втулки А в специальное приспособление

Рис. 3.128. Установка манжеты с помощью специального приспособления на планетарную передачу

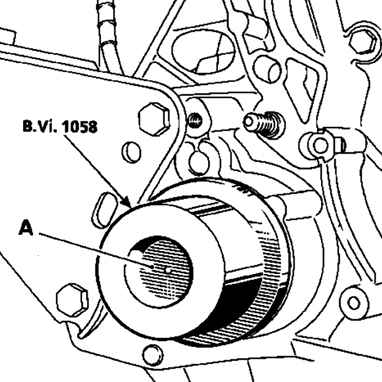

Рис. 3.129. Установка предохранительной втулки А в специвльное приспособление

Поставьте предохранительную втулку А в приспособление (В.Vi.945) на планетарную передачу и наденьте смазанную маслом манжету с помощью приспособление (В.Vi.1058) (рис. 3.129 и 3.130).

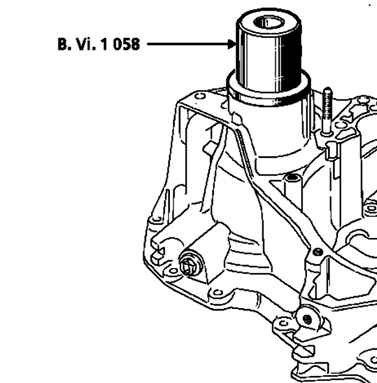

Рис. 3.130. Установка манжеты с помощью специального приспособления на планетарную передачу
