6.3.3. Регулировка, проверка, снятие и установка микровыключателя накала
|
Двухфункциональный выключатель накала и рециркуляции отработавших газов установлен
только на двигателе F8Q 620.
|
|
|
|
|

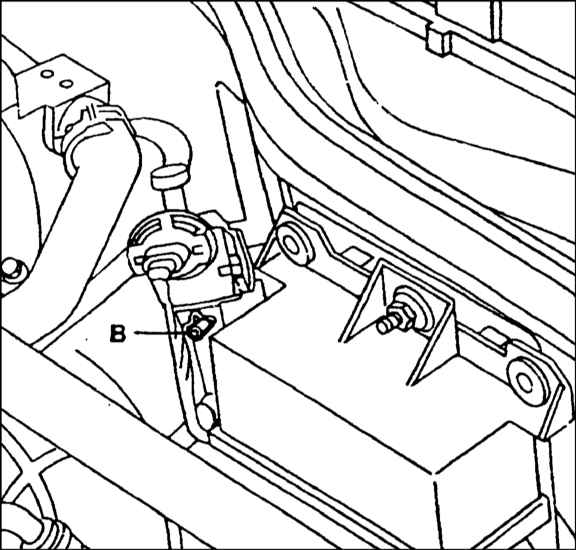

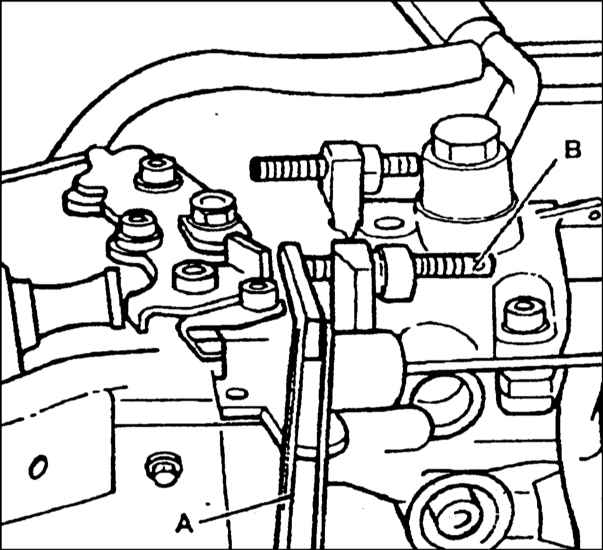

1. Двигатель должен быть заглушен. Нажмите до упора рычаг
газа и вставьте щуп толщиной 5 мм между рычагом и стопорным
винтом максимальной оборотов двигателя на топливном насосе
(обратитесь к сопроводительной иллюстрации).
|
|
|

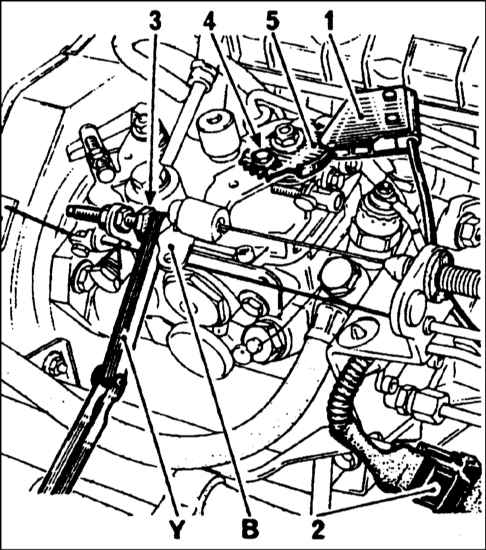

2a. Микровыключатель накала на ТНВД Lucas:В Рычаг акселератора
Y — Щуп
1 — Микровыключатель
2 — Разъем
3 — Винт регулировки замедления
4 — Болт
5 — Кулачок
|
|
|

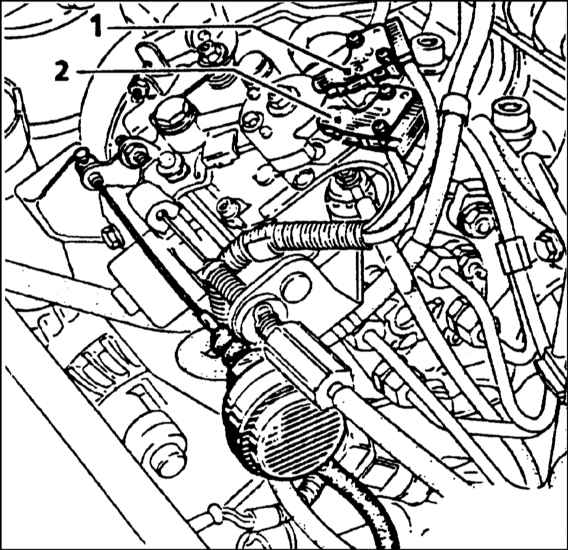

2b. Отрегулируйте положение микровыключателя, отвернув два
крепежных винта и подталкивая его налево. Микровыключатель
должен отключать питание электромагнитного клапана, когда
рычаг газа располагается в 5 мм от винта.
|
|
|
|
|
|
1. Имеется простой метод проверки работы микровыключателя. Сначала
подключите разъем электропроводки.
2. С двигателем, работающим на холостом ходу, три-четыре раза отсоедините
и подсоедините вакуумную трубку электромагнитного клапана рециркуляции
отработавших газов. Должен быть слышен шум, указывающий, что клапан
правильно размещен.
|
|
3. Двигатель все еще работает на холостом ходу. Отсоедините
вакуумную трубку снова и поместите маленький кусок бумаги
на соединительном патрубке (обратитесь к сопроводительной
иллюстрации). Бумага должна удерживаться вакуумом. Затем нажмите
рычаг газа. Бумага должна упасть, когда рычаг газа будет располагаться
на расстоянии 5 мм от винта максимальной оборотов двигателя,
показывая, что подача вакуума прекращается.
|
4. После выполнения этих проверок восстановите электрические и
вакуумные соединения, затем проделайте пробную поездку на высокой
скорости (на 3-ей или 4-ой передаче), чтобы прочистить трубки.
|
|
|
|
|
1. Отключите разъем электропроводки, отверните два винта крепления
и снимите микровыключатель с кронштейна на топливном насосе.
|
|
|
|
|
1. Производите установку в обратном порядке. Отрегулируйте микровыключатель
как описано выше, и затяните винты крепления.
|
|
|
|
