6.1.9. Снятие и установка стартера

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

СНЯТИЕ

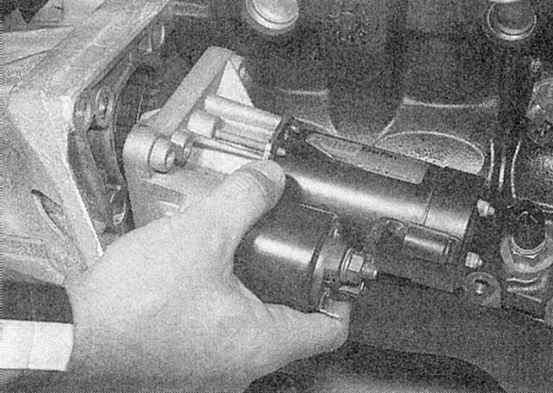

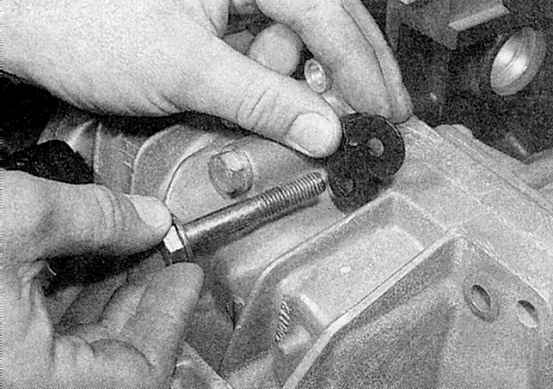

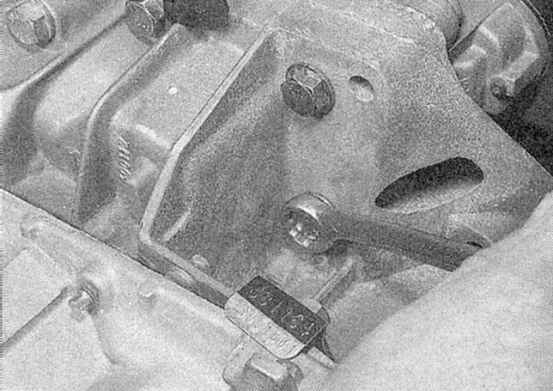

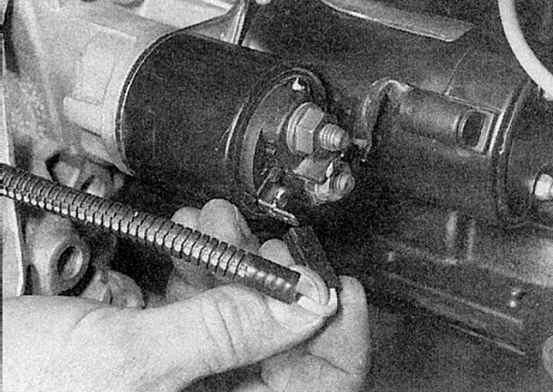

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Где имеется, отсоедините и снимите кронштейн от задней части стартера. На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. 4. Отверните гайку и отсоедините главный кабель от тягового реле стартера. 5. Отсоедините управляющий провод тягового реле от клеммы (обратитесь к сопроводительной иллюстрации). 6a. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии. 6b. Отметьте расположение кронштейна. 6c. Затем снимите стартер (обратитесь к иллюстрациям).

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)

СНЯТИЕ

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. 4. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле. 5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. 6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления.

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)

СНЯТИЕ

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером. 4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод - не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14. Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору. 15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

УСТАНОВКА

1. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием.
