6.1.6. Снятие и установка генератора

Renault рекомендует менять приводной ремень после каждого снятия.

МОДЕЛИ С ДВИГАТЕЛЯМИ E7J И К7М

СНЯТИЕ

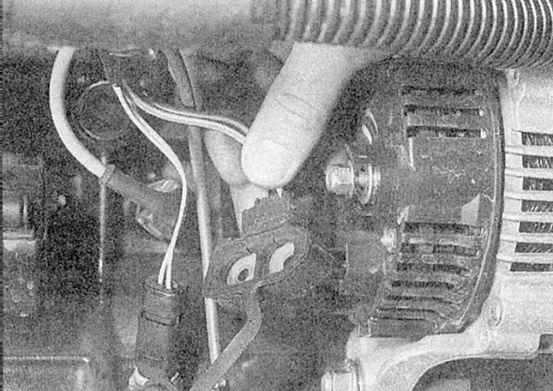

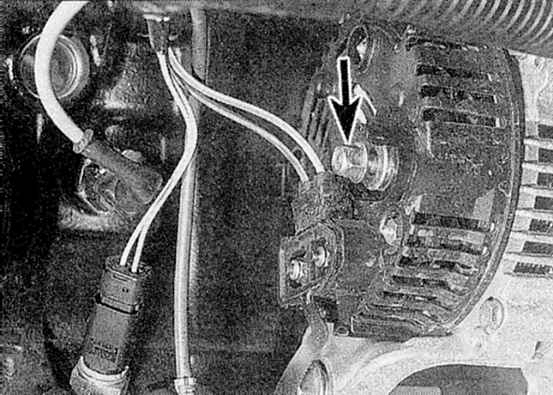

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое колесо, защитный щиток картера двигателя и вкладыш арки колеса. 2. Если приводной ремень подлежит замене, на моделях без кондиционера воздуха, сначала снимите приводной ремень рулевого управления с усилителем как описано в Главе Техническое обслуживание. 3a. Снимите резиновые оболочки (где имеются) с клемм генератора, затем отверните крепежные гайки. 3b. Отсоедините электропроводку от задней части генератора (обратитесь к иллюстрациям). 4. Ослабьте шарнирный и регулировочный болты и поверните генератор к двигателю. Снимите приводной ремень со шкива. 5. Отверните и снимите верхний регулировочный болт генератора. 6. Отверните и снимите нижний шарнирный болт генератора. 7. Отсоедините наконечник поперечной рулевой тяги с правого поворотного кулака как описано в Главе Подвеска и рулевое управление. 8. На всех моделях кроме Scenic, отверните и снимите правые болты верхнего крепления стойки подвески как описано в Главе Подвеска и рулевое управление. 9. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу. Снимите заднюю опорную штангу подрамника таким же образом. Обратитесь к Главе Подвеска и рулевое управление и снимите две гайки с шайбами с болтов, крепящих поворотный кулак к стойке подвески. Извлеките болты и подоприте сборку кулака. 10. Попросите ассистента опустить правую подвеску вниз и снимите генератор.

МОДЕЛИ С ДВИГАТЕЛЯМИ F3R

СНЯТИЕ

1. Отверните восемь болтов, крепящие ВВ катушки зажигания к кронштейну, и переместите катушки в сторону. Отверните два верхних болта и ослабьте нижний болт кронштейна катушки зажигания. Разверните кронштейн вниз, чтобы получить доступ к крепежному болту генератора. 2. Снимите резиновые оболочки (где имеются) от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора.

МОДЕЛИ С ДВИГАТЕЛЯМИ F7R

СНЯТИЕ

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое колесо, нижний щиток двигателя и вкладыши арки колеса. 2. На моделях с кондиционером воздуха, снимите приводной ремень, как описано в Главе Техническое обслуживание. 3. Отверните болт верхнего крепления механизма натяжения и крепежный болт кронштейна механизма натяжения. Снимите механизм натяжения, следя за тем, чтобы не потерять шайбу, установленную позади крепежного кронштейна. 4. Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону. 5. Снимите резиновые оболочки (где имеются) от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора. 6. Отверните крепежные болты и гайки генератора и снимите блок с двигателя.

МОДЕЛИ С ДИЗЕЛЬНЫМИ ДВИГАТЕЛЯМИ

СНЯТИЕ

1. Позади генератора, отверните болт кронштейна топливопровода и переместите его в сторону. 2. Если приводной ремень подлежит замене, поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. 3. Снимите резиновые оболочки (где имеются) с клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора. 4. Отверните и снимите крепежные болты, снимите приводной ремень со шкива, затем извлеките генератор с двигателя.

УСТАНОВКА

1. Производите установку в обратной последовательности.
