11.38.7. Карман радиоприемника

Снятие

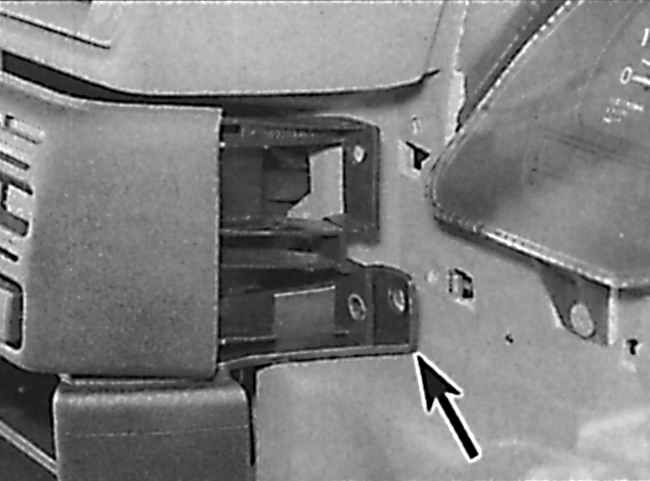

Расположение правого установочного штифта за панелью управления отопителем

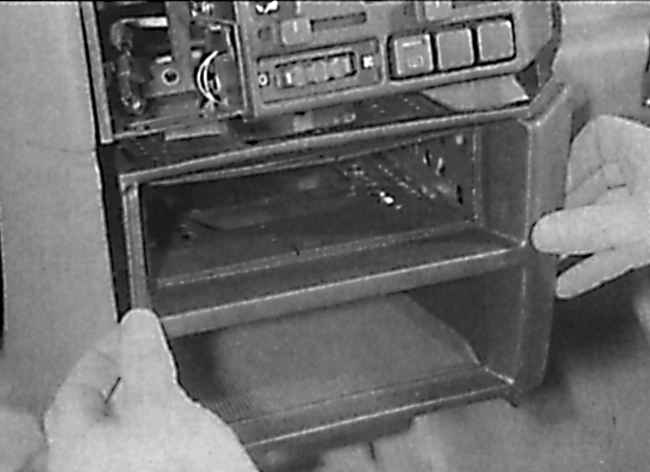

Снятие панели отделки радиоприемника

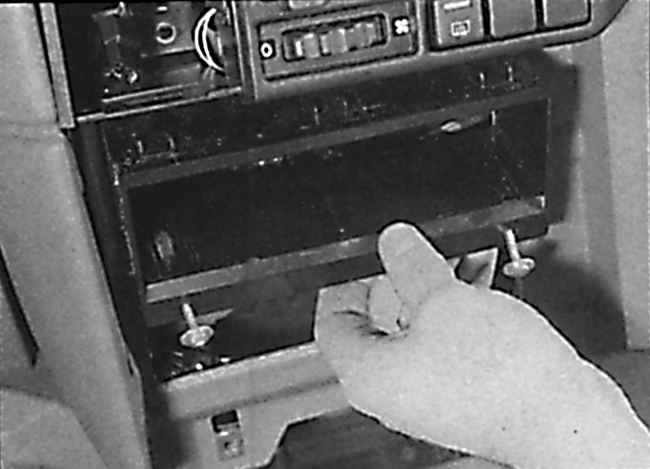

Снятие кармана радиоприемника с панели приборов

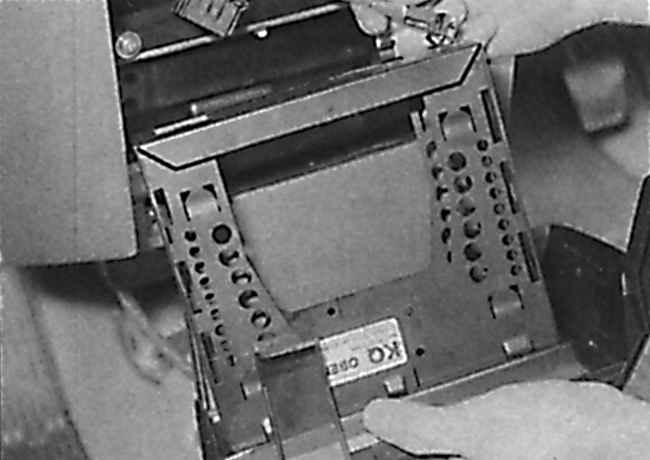

Отсоединение от кармана радиоприемника электрического разъема и антенного штекера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиоприемник.

2. Снимите нижнюю и верхнюю панели отделки комбинации приборов.

3. Вывинтите винт крепления с нижней правой стороны панели управления отопителем.

4. Снимите с панели приборов часы или бортовой компьютер.

5. Через проем для часов или бортового компьютера вывинтите два винта крепления панели управления отопителем.

Соблюдая осторожность, переместите панель управления отопителем вперед в пределах длины проводов и извлеките ее из панели приборов, при этом не растягивайте троса управления отопителем. Установочные штифты панели отделки радиоприемника находятся позади установочных штифтов панели управления отопителем (см. рис. Расположение правого установочного штифта за панелью управления отопителем, Снятие панели отделки радиоприемника).

При наличии отвинтите два винта и, потянув вперед, извлеките карман радиоприемника, затем отсоедините от него электрический разъем и штекер антенны (см. рис.Снятие кармана радиоприемника с панели приборов, Отсоединение от кармана радиоприемника электрического разъема и антенного штекера).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
