11.37. Отделка интерьера

ЭЛЕМЕНТЫ ОТДЕЛКИ ИНТЕРЬЕРА

Элементы отделки интерьера крепятся винтами или различного типа скобами.

Снятие

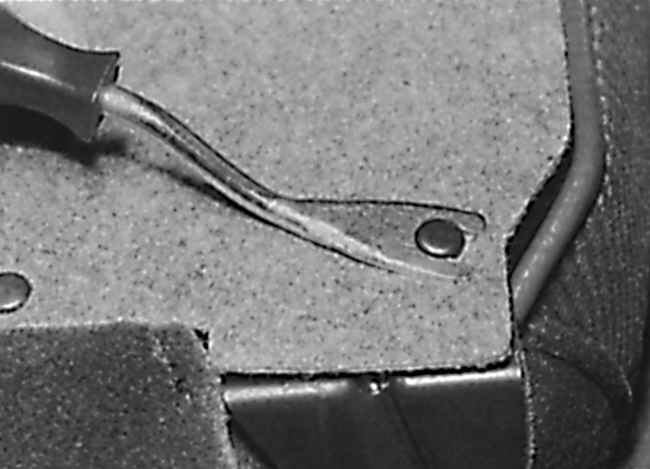

Использование специального инструмента для извлечения фиксатора крепления обивки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед снятием элемента отделки интерьера проверьте, что его не удерживает наложенный на него другой элемент отделки.

2. В первую очередь вывинтите видимые винты крепления элемента отделки интерьера. Если после этого элемент отделки салона не снимается, значит, его удерживают скрытые скобы или фиксаторы. Скобы или фиксаторы обычно располагаются по периметру элемента отделки и их отделение необходимо производить с помощью широкого плоского лезвия отвертки или используя специальный плоский инструмент в форме двухзубой вилки (см. рис. Использование специального инструмента для извлечения фиксатора крепления обивки).

3. Для установки необходимо совместить фиксатор с отверстием и нажав на панель отделки интерьера четко зафиксировать ее в отверстии.

ПАНЕЛИ ОТДЕЛКИ ПОРОГОВ

Снятие

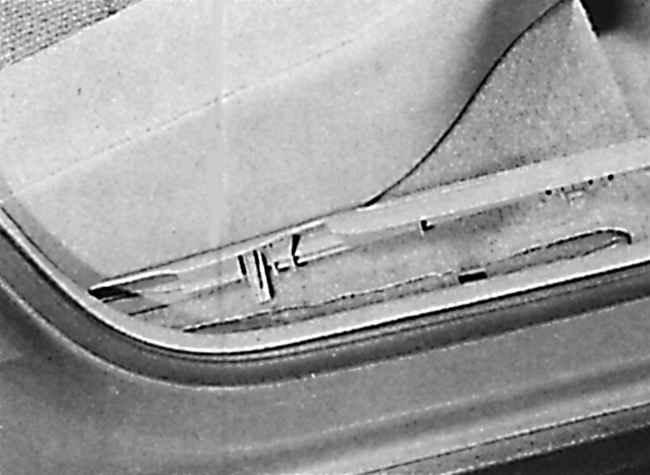

Снятие панели отделки порогов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях, оборудованных ABS, работая со стороны пассажира, вывинтите три винта и снимите крышку с блока управления ABS. Имейте в виду, что два винта закрыты пластиковыми заглушками.

2. Для снятия панели отделки порогов просто потяните ее вверх. При этом фиксаторы выйдут из отверстий в полу (см. рис. льзуя специальный плоский инструмент в форме двухзубой вилки (см. рис. Снятие панели отделки порогов).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

БОКОВАЯ ПАНЕЛЬ В УГЛУБЛЕНИИ ДЛЯ НОГ

Снятие

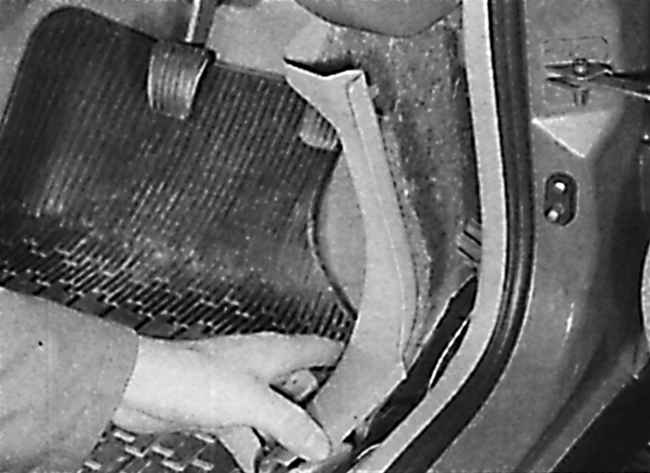

Снятие боковой панели в углублении для ног

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний конец панели отделки порога.

2. Снимите боковую панель отделки в углублении для ног (см. рис. льзуя специальный плоский инструмент в форме двухзубой вилки (см. рис. Снятие боковой панели в углублении для ног).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПАНЕЛЬ ОТДЕЛКИ ПЕРЕДНЕЙ СТОЙКИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потянув, снимите панель отделки передней стойки, при этом освободится шесть фиксаторов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПАНЕЛЬ ОТДЕЛКИ ЦЕНТРАЛЬНОЙ СТОЙКИ

Снятие

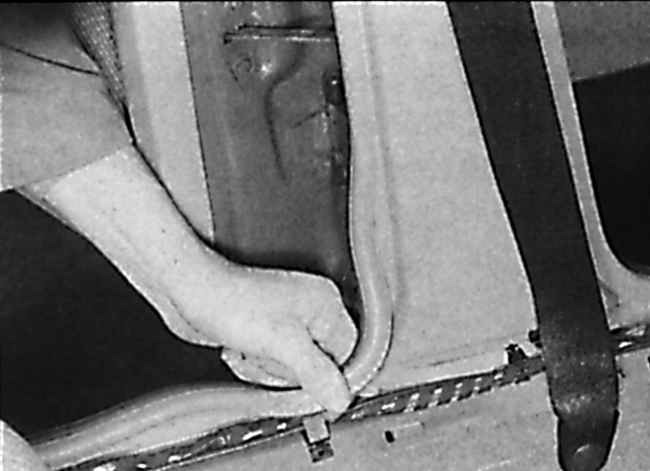

Снятие уплотнения дверей с центральной стойки

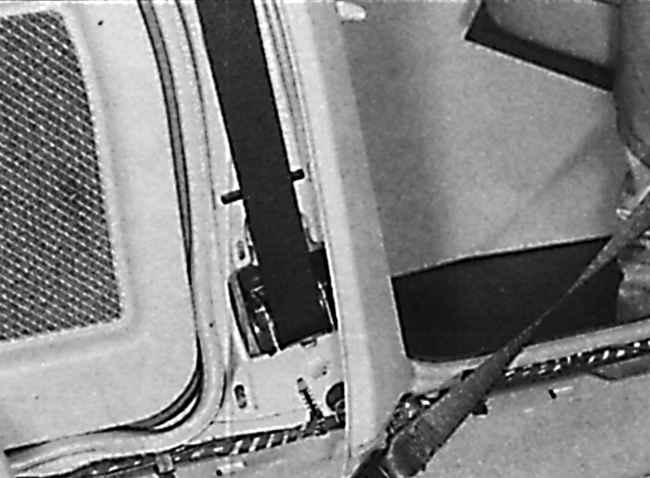

Снятие нижней панели отделки центральной стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель отделки порога.

2. Снимите уплотнение дверей с двух сторон центральной стойки (см. рис. Снятие уплотнения дверей с центральной стойки)

3. Потянув на себя, снимите нижнюю панель отделки центральной стойки (см. рис. Снятие нижней панели отделки центральной стойки).

4. Снимите декоративную накладку с болта верхнего крепления ремня безопасности. Вывинтите болт верхнего крепления ремня безопасности и снимите верхнюю отделку центральной стойки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПАНЕЛЬ ОТДЕЛКИ ЗАДНЕЙ ЧЕТВЕРТИ

Снятие

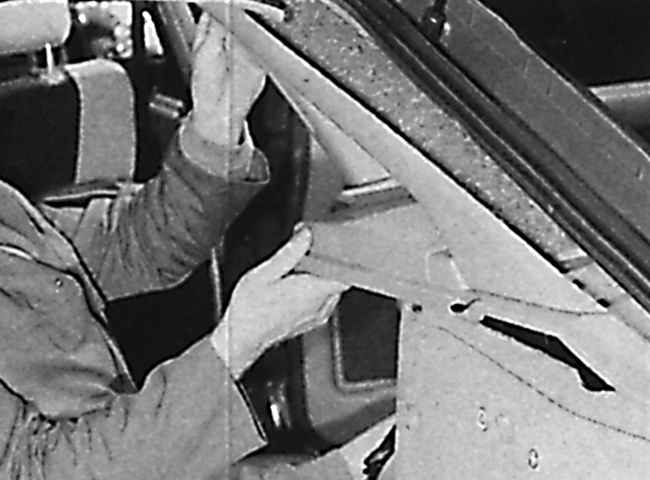

Снятие верхней панели отделки задней четверти на моделях Хэтчбек

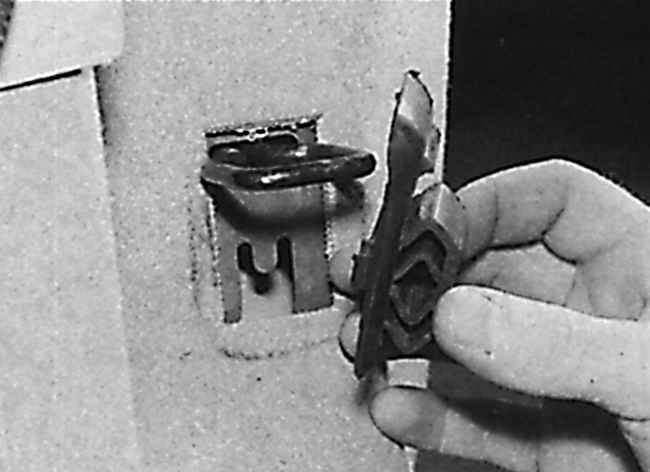

Снятие резинового ограничителя с защелки сидения

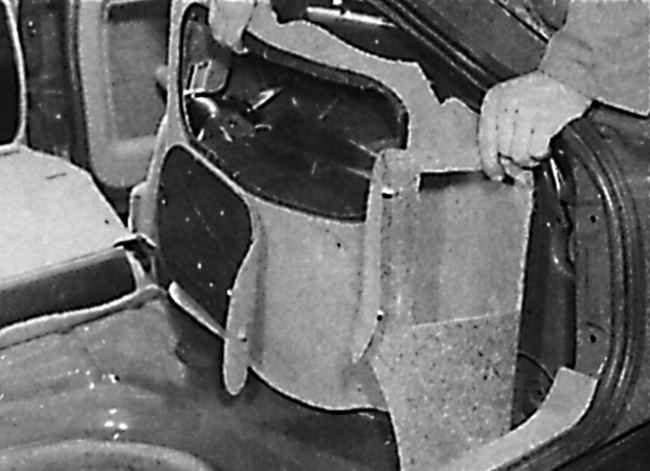

Снятие панели отделки нижней задней четверти на моделях Хэтчбек

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную накладку и вывинтите болт верхнего крепления ремня безопасности.

2. Снимите уплотнение задней двери с задней стойки. На моделях Хэтчбек снимите полку.

3. Вывинтите винты, крепящие панель отделки задней четверти к кузову. Для доступа к части из винтов на моделях Хэтчбек откройте крышку аптечки/знака аварийной остановки в багажнике.

4. Соблюдая осторожность, снимите верхнюю панель отделки задней четверти (см. рис. Снятие верхней панели отделки задней четверти на моделях Хэтчбек). При наличии отсоедините провода от громкоговорителя.

5. После снятия верхней панели отделки задней четверти можно снять нижнюю панель отделки.

6. В зависимости от модели нижняя панель отделки задней четверти может крепиться винтами, гайками и скобами. Снятие и установка панели отделки нижней задней четверти не представляет трудности. Имейте в виду, что резиновый ограничитель защелки сиденья должен быть снят перед снятием нижней задней панели отделки (см. рис. Снятие резинового ограничителя с защелки сидения, Снятие панели отделки нижней задней четверти на моделях Хэтчбек).

ПАНЕЛЬ ОТДЕЛКИ ЗАДНЕЙ ЧАСТИ БАГАЖНОГО ОТДЕЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потянув, снимите панель отделки задней части багажного отделения. При этом освободятся фиксаторы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПАНЕЛЬ ОТДЕЛКИ ЗАДНЕЙ ЧАСТИ ДВЕРИ НА МОДЕЛЯХ ХЭЧБЕК

Панель отделки задней двери на моделях Хэтчбек прикреплена винтами. Снятие и установка панели отделки не представляет трудности.
