11.28. Наружное зеркало заднего вида

ЗАМЕНА СТЕКЛА

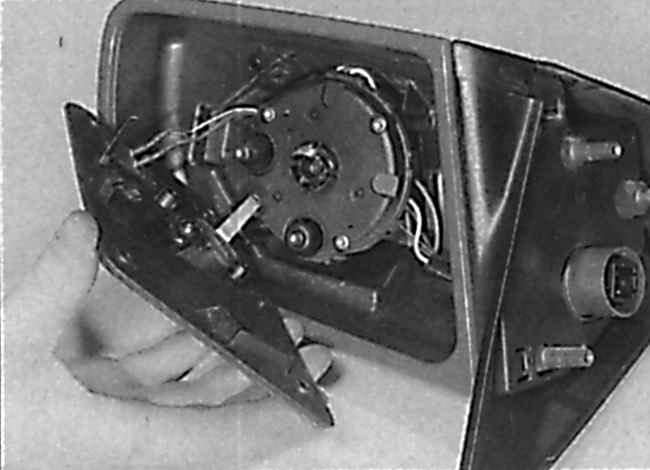

Снятие стекла зеркала с электрическим управлением зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замену стекла зеркала можно произвести без снятия зеркала с автомобиля. На моделях с электрическим управлением зеркалами снимите провод массы с аккумулятора.

2. Используя лезвие отвертки как рычаг и соблюдая осторожность, снимите стекло зеркала с шарового шарнира и при наличии отсоедините электрический разъем обогревателя от стекла. Соблюдайте осторожность, чтобы не сломать стекло (см. рис. Снятие стекла зеркала с электрическим управлением зеркала).

3. При установке подсоедините электрический разъем и просто установите зеркало на шаровой шарнир.

СНЯТИЕ И УСТАНОВКА ЗЕРКАЛА

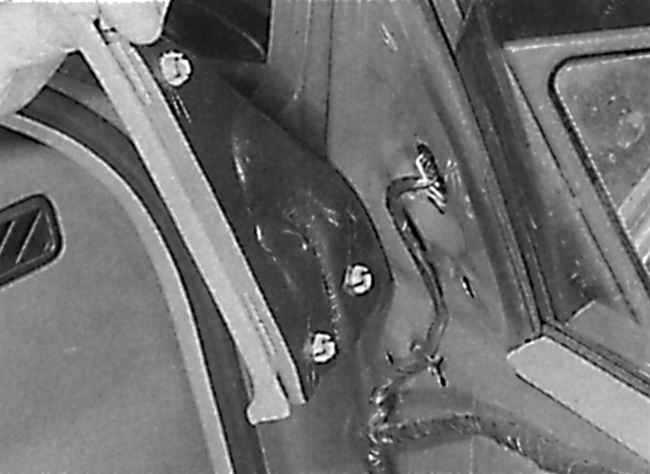

Снятие декоративной накладки зеркала с внутренней стороны двери

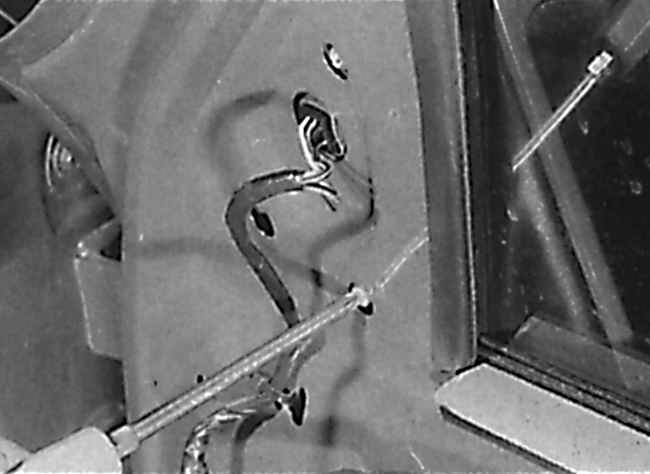

Отвинчивание винта крепления зеркала

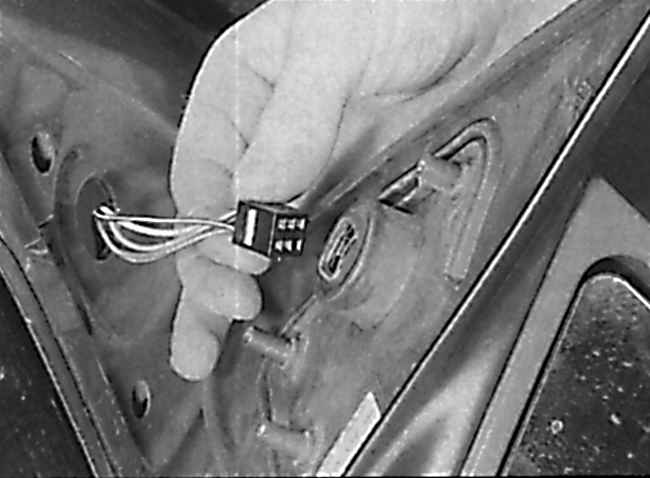

Отсоединение электричес кого разъема привода зеркала

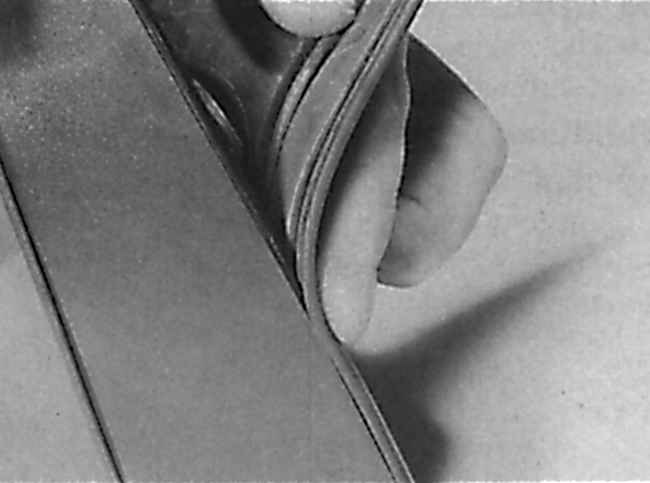

Расположение уплотнения на корпусе зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях с электрическим приводом зеркал снимите провод массы с аккумулятора.

2. На моделях с ручной регулировкой зеркал снимите рычаг регулировки зеркала.

3. Используя лезвие отвертки как рычаг, с внутренней стороны двери снимите декоративную накладку зеркала (см. рис. Снятие декоративной накладки зеркала с внутренней стороны двери).

4. Вывинтите три винта крепления и снимите зеркало с двери. На моделях с электричес ким приводом зеркала отсоедините электрический разъем (см. рис. Отвинчивание винта крепления зеркала, Отсоединение электричес кого разъема привода зеркала).

5. Установка производится в последовательности, обратной снятию, но при этом проверьте правильность расположения резинового уплотнения на корпусе зеркала (см. рис. Расположение уплотнения на корпусе зеркала).

СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗЕРКАЛА

Снятие

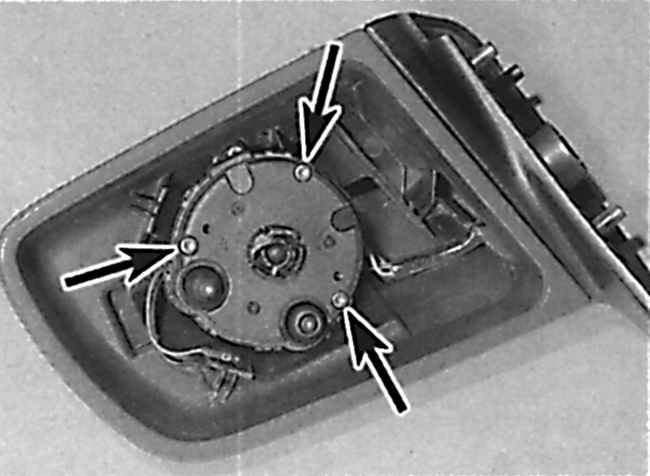

Расположение винтов крепления электродвигателя зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стекло зеркала.

2. Отвинтите три винта, крепящие электродвигатель зеркала, затем отсоедините электрический разъем и снимите электродвигатель (см. рис. Расположение винтов крепления электродвигателя зеркала).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию, но при этом проверьте, что электропроводка двигателя расположена за двигателем.
