11.35. Элементы люка

Снятие

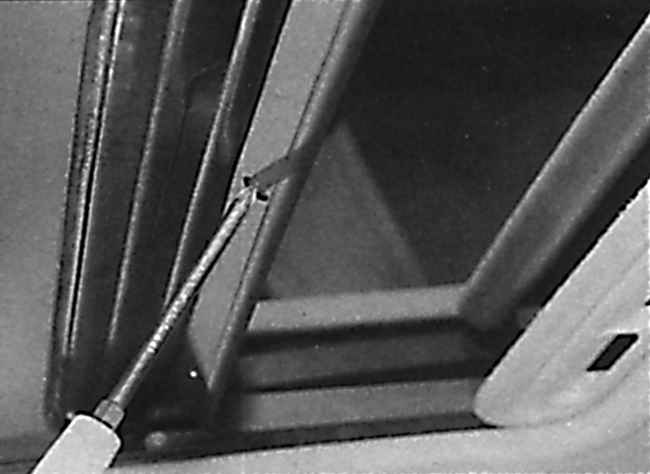

Отвинчивание четырех винтов крепления обрамления направляющей

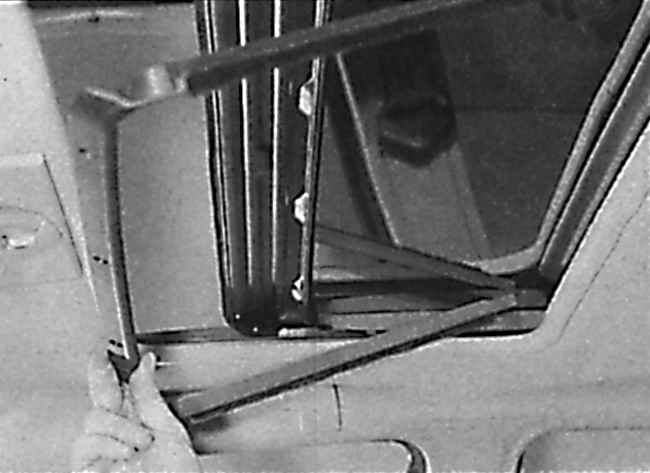

Снятие пластикового обрамления направляющей

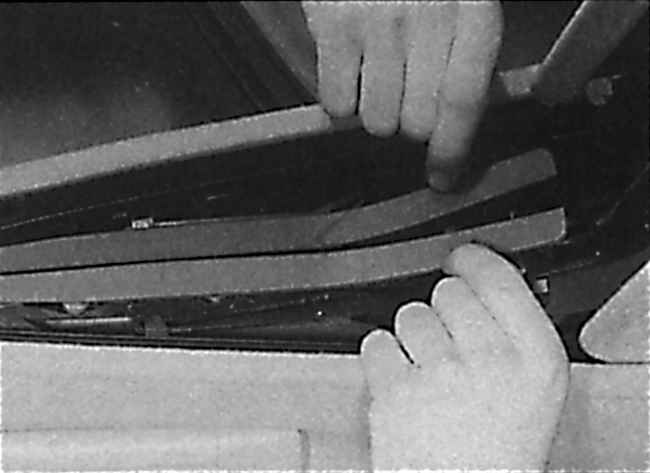

Снятие декоративной пластиковой отделки с направляющей

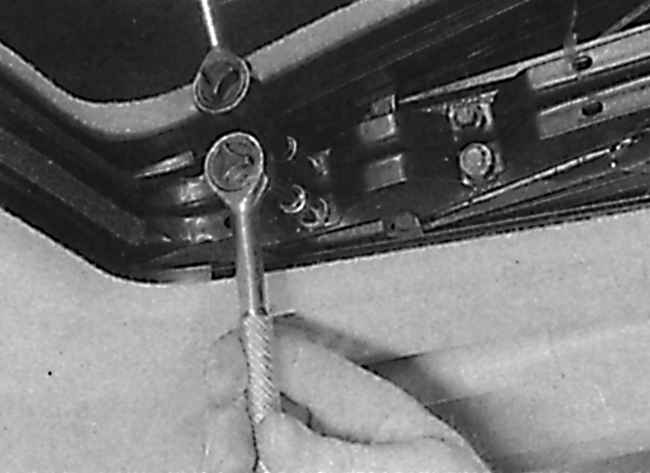

Отвинчивание винтов крепления стеклянной панели люка

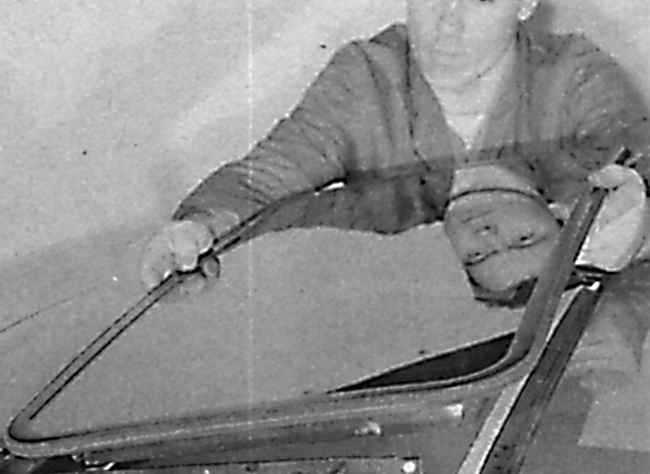

Снятие стеклянной панели люка с крыши автомобиля

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переместите солнцезащитный экран полностью назад и наполовину откройте стеклянную панель люка.

2. С передней стороны отвинтите четыре винта, крепящие пластиковое обрамление направляющей и снимите его вниз через проем люка (см. рис. Отвинчивание четырех винтов крепления обрамления направляющей, Снятие пластикового обрамления направляющей).

3. Переместите стеклянную панель люка вперед и установите ее в наклонное положение.

4. Снимите декоративные пластиковые полоски отделки с направляющих. При этом откроются винты крепления стекла (см. рис. Снятие декоративной пластиковой отделки с направляющей).

5. Вывинтите по три винта с каждой направляющей и снимите пружинные разрезные шайбы (см. рис. Отвинчивание винтов крепления стеклянной панели люка).

Соблюдая осторожность, снимите стеклянную панель люка с крыши автомобиля (см. рис. Снятие стеклянной панели люка с крыши автомобиля).

Установка

Установочные размеры фланца стеклянной панели люка

1 – установочный фланец;
2 – гайка;
3 – защитная фольга;
А-А – разрез

размеры в миллиметрах

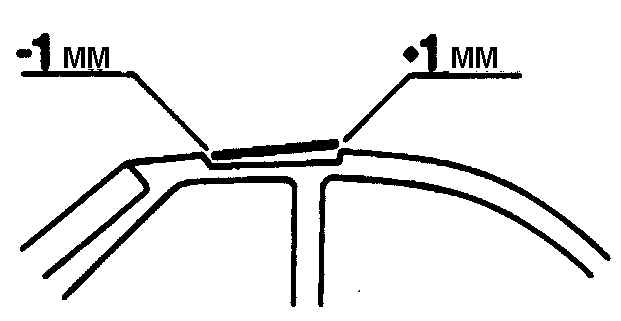

Установочное положение стеклянной панели люка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой стеклянной панели люка измерьте расстояние между поднимающимися установочными фланцами. При необходимости подогните фланцы (см. рис. Установочные размеры фланца стеклянной панели люка).

2. Проверьте, что разрезные пружинные шайбы винтов крепления стеклянной панели люка совпадают с установочными штифтами.

3. Перед окончательным затягиванием винтов крепления стеклянной панели люка закройте панель и отрегулируйте ее положение в соответствии с рис. Установочное положение стеклянной панели люка.

4. При установке новой стеклянной панели люка после проведения регулировки снимите защитную фольгу.

5. Соблюдайте осторожность, чтобы при установке не повредить пластиковое обрамление направляющей.
