11.39. Центральная консоль

ЗАДНЯЯ СЕКЦИЯ

Снятие

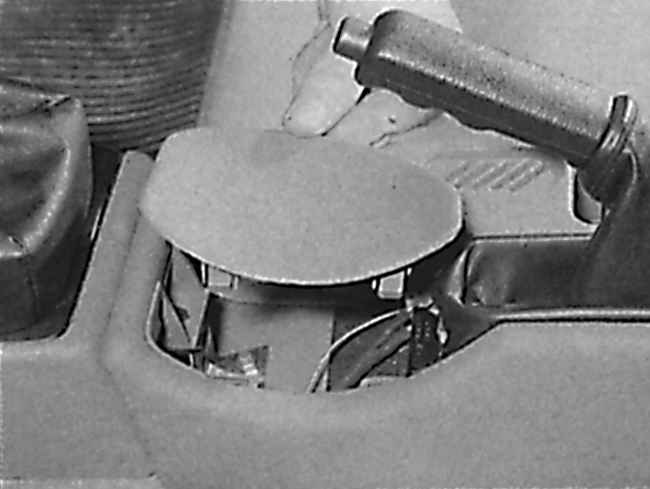

Снятие декоративной накладки с центральной консоли

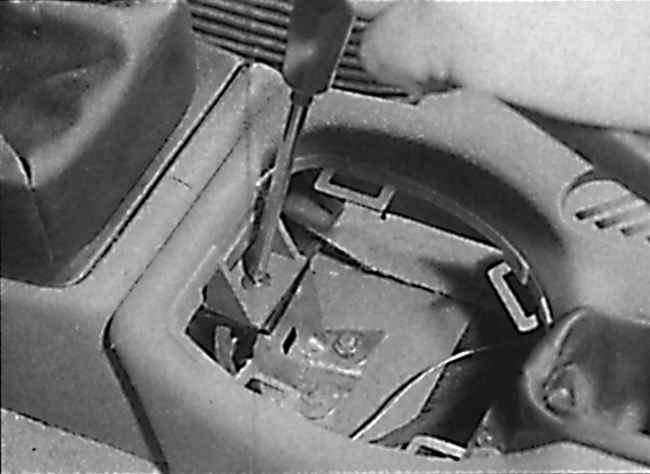

Вывинчивание переднего винта крепления задней секции центральной консоли

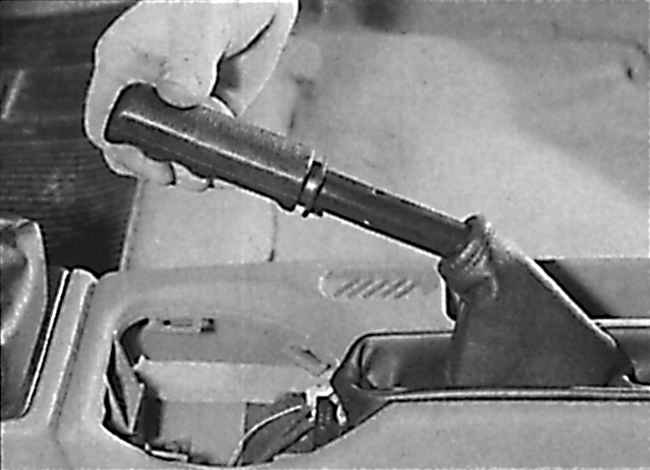

Снятие ручки с передней части рычага ручного тормоза

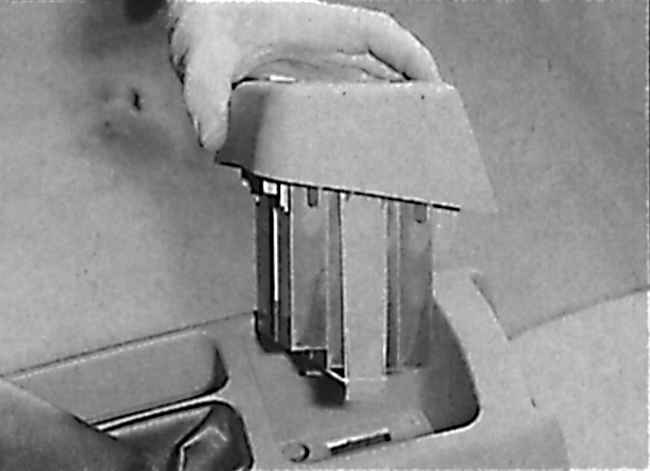

Снятие блока для хранения кассет с задней части центральной консоли

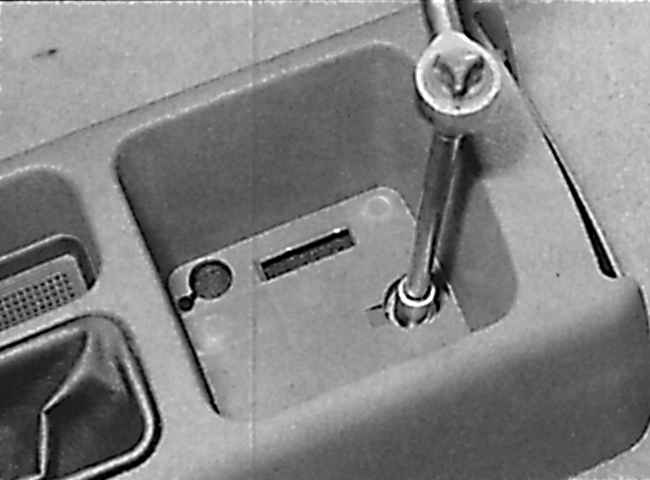

Отвинчивание заднего винта крепления задней секции центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для доступа к передним винтам крепления задней секции центральной консоли снимите декоративную накладку с передней части центральной консоли (см. рис. Снятие декоративной накладки с центральной консоли).

2. Вывинтите передний винт крепления задней секции центральной консоли (см. рис. Вывинчивание переднего винта крепления задней секции центральной консоли).

3. Снимите защитный чехол с рычага ручного тормоза, затем снимите ручку с передней части рычага ручного тормоза (см. рис. Снятие ручки с передней части рычага ручного тормоза).

4. С задней части центральной консоли снимите блок для хранения кассет или резиновую подушку для доступа к задним винтам крепления (см. рис. Снятие блока для хранения кассет с задней части центральной консоли).

5. Вывинтите задний винт крепления, затем поднимите заднюю секцию центральной консоли и снимите ее по рычагу ручного тормоза (см. рис. Отвинчивание заднего винта крепления задней секции центральной консоли).

При наличии отсоедините электрические разъемы от переключателя стеклоподъем ника или бортового компьютера, предварительно сняв провод массы с аккумулятора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

ПЕРЕДНЯЯ ЧАСТЬ

Снятие

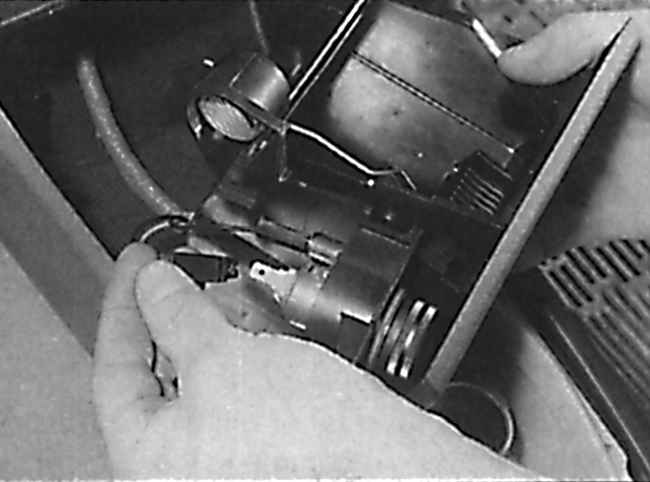

Отсоединение электрического разъема от прикуривателя

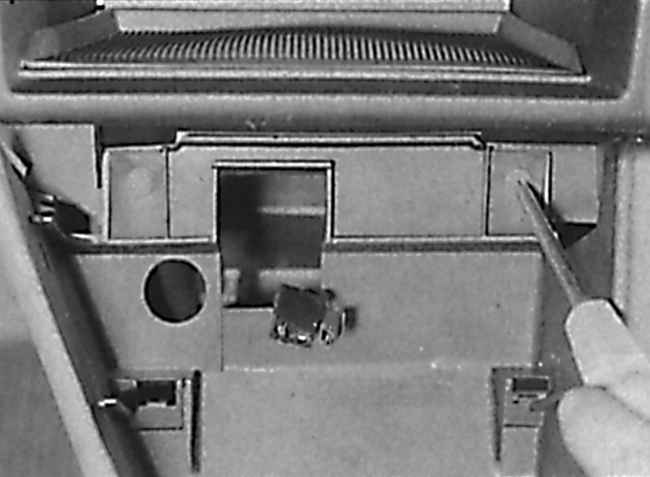

Отвинчивание двух винтов крепления передней части центральной консоли к панели приборов

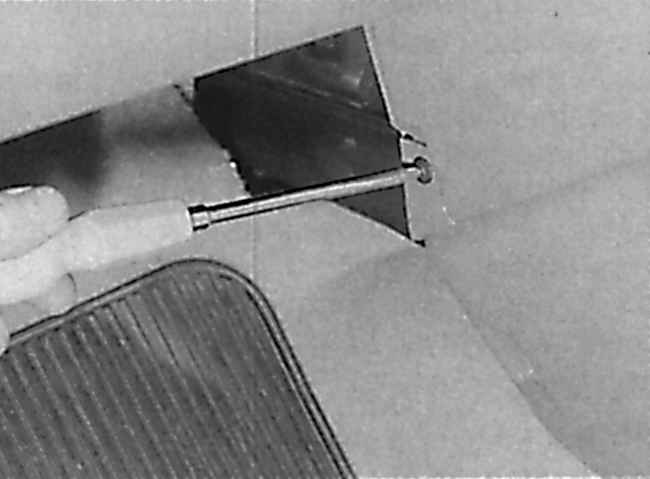

Отвинчивание нижнего бокового винта крепления центральной консоли к панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю секцию центральной консоли.

2. Снимите рычаг переключения передач.

3. Снимите провод массы с аккумулятора.

4. Снимите блок пепельницы и прикуривателя с центральной консоли и отсоедините от прикуривателя электрический разъем (см. рис. Отсоединение электрического разъема от прикуривателя).

5. Вывинтите два открывшиеся винта крепления центральной консоли к панели приборов (см. рис. Отвинчивание двух винтов крепления передней части центральной консоли к панели приборов).

Работая с двух сторон центральной консоли, вывинтите два нижних винта крепления центральной консоли к панели приборов и два винта, крепящие кронштейн центральной консоли к полу (см. рис. Отвинчивание нижнего бокового винта крепления центральной консоли к панели приборов).

Снимите переднюю часть центральной консоли.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию, но при этом извлеките электропроводку прикуривателя через проем в центральной консоли.
