11.18. Обивка двери

ПЕРЕДНЯЯ ДВЕРЬ

Снятие

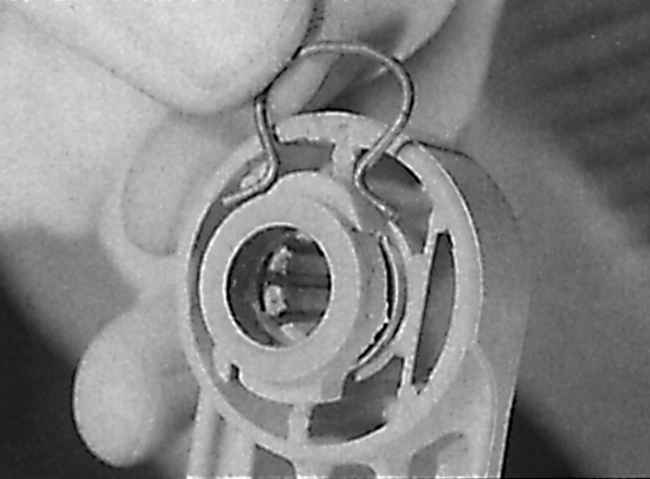

Снятие скобы крепления ручки стеклоподъемника

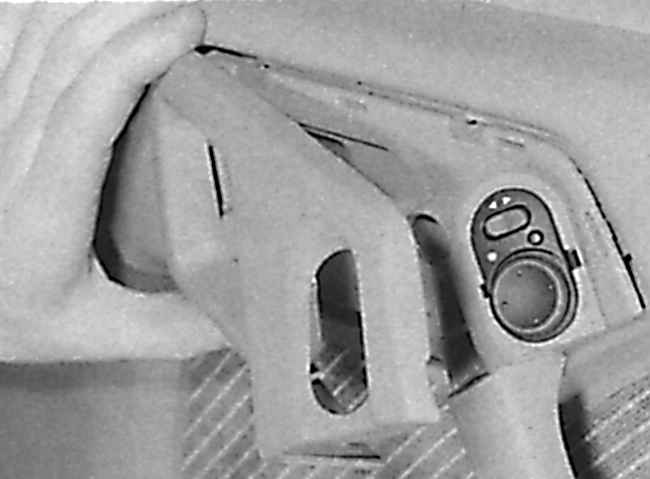

Снятие декоративной отделки внутренней ручки открытия двери

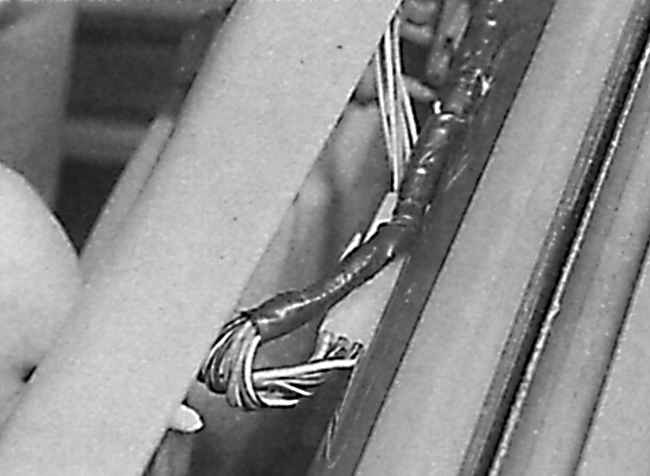

Расположение электрического разъема привода зеркала заднего вида в кронштейне на верхней части двери

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки как рычаг, снимите декоративную накладку кнопки блокировки дверного замка, затем снимите кнопку блокировки с тяги замка.

2. На моделях с ручным стеклоподъемни ком полностью закройте окно и отметьте расположение ручки стеклоподъемника. Освободите скобу крепления и снимите ручку. Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери и, протягивая ткань напротив концов скобы, зацепите скобу и освободите ее. При этом необходимо натягивать ручку на себя, чтобы она после освобождения скобы снялась со шлицов стеклоподъемника (см. рис. Снятие скобы крепления ручки стеклоподъемника).

3. Используя лезвие отвертки как рычаг, снимите пластиковую декоративную отделку внутренней ручки открытия двери (см. рис. Снятие декоративной отделки внутренней ручки открытия двери).

4. Отвинтите семь винтов у основания обивки двери и у основания ручки открытия двери/подлокотника. Извлеките скобу, крепящую карман двери, которая расположе на в нижней задней части кармана.

5. Используя отвертку с широким лезвием, отделите обивку двери от двери.

6. Отогните обивку двери и извлеките большую скобу в задней части двери.

7. На моделях с электрическим приводом наружных зеркал заднего вида на двери водителя отсоедините электрический разъем от выключателя зеркала. Снимите провод массы с аккумулятора, отметьте расположение разъема в кронштейне в верхней части двери и отсоедините электрический разъем (см. рис. Расположение электрического разъема привода зеркала заднего вида в кронштейне на верхней части двери).

8. На моделях с габаритными огнями на двери снимите лампочку и отсоедините электрический разъем.

9. Снимите с внутренней части двери громкоговоритель и заднюю фиксирующую скобу обивки двери, которая прикреплена к двери одним винтом. Соблюдая осторожность, снимите защитную пленку с двери.

10. При необходимости снимите с обивки двери карман, для чего вывинтите три винта и освободите скобу с задней части обивки двери.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если при снятии была повреждена защитная пленка двери, замените ее так как, в противном случае, дождевая вода может проникать в автомобиль или повредить обивку двери.

2. Проверьте надежность подсоединения и правильность расположения электричес кого разъема переключателя положения зеркала.

3. Если при снятии обивки двери были сломаны фиксирующие скобы, замените их.

ЗАДНЯЯ ДВЕРЬ

Снятие

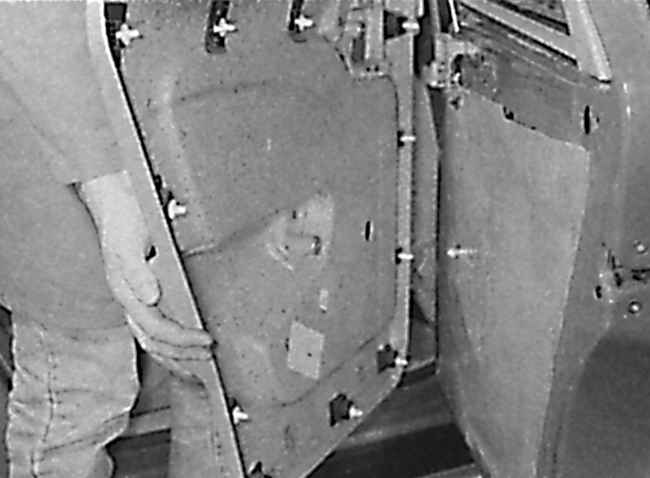

Снятие обивки задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

3. Используя лезвие отвертки как рычаг, снимите пластиковую декоративную отделку внутренней ручки открытия двери.

4. На моделях с электрическими стеклоподъемниками снимите провод массы с аккумулятора, затем, соблюдая осторожность, извлеките переключатель из обивки двери и отсоедините от него электрический разъем.

5. Отвинтите три винта, крепящие обивку двери. Два винта расположены под отделкой внутренней ручки открытия двери, а третий – кронштейн опоры двигателя;
5 – в основании дополнительной ручки двери.

6. Используя отвертку с широким лезвием, отделите обивку двери от двери.

7. Снимите обивку двери (см. рис. Снятие обивки задней двери).

8. Снимите с двери защитную пленку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.

2. Если при снятии была повреждена защитная пленка двери, замените ее так как, в противном случае, дождевая вода может проникать в автомобиль или повредить обивку двери.

3. Расположите электропроводку переключателя стеклоподъемника таким образом, чтобы она не мешала работе стеклоподъ емника.

4. Если при снятии обивки двери были сломаны фиксирующие скобы, замените их.
