11.22. Замок двери

ПЕРЕДНЯЯ ДВЕРЬ

Снятие

Замок и ручка открытия двери в сборе снятые с двери

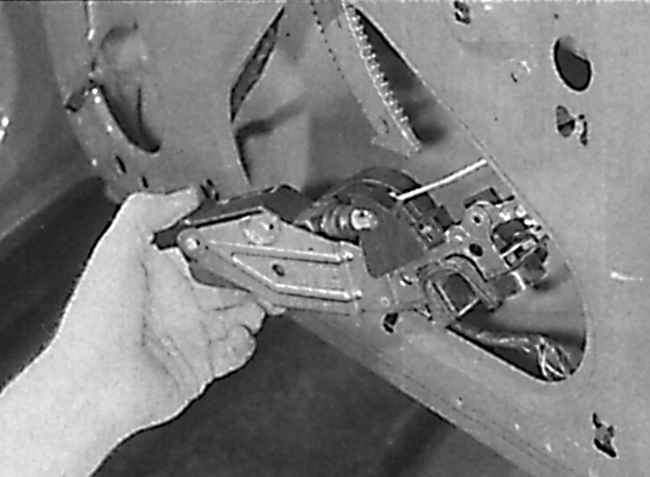

Снятие замка с двери на моделях с центральным замком

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите обивку двери.
2. Отвинтите заднюю фиксирующую скобу обивки двери и снимите защитную пленку с задней части двери.
3. Через проемы в двери отсоедините тяги от внутренней и наружной ручек (см. рис. Замок и ручка открытия двери в сборе снятые с двери).
4. Через нижний проем двери снимите пластиковый кожух с замка.
5. На моделях с центральным замком наполовину опустите стекло окна. Снимите провод массы с аккумулятора и через нижний проем в двери отсоедините электрический разъем от привода центрального замка.
6. В торце двери отвинтите три болта, крепящие замок к двери. Извлеките замок вместе с двигателем центрального замка и тягой через нижний проем двери (см. рис. Снятие замка с двери на моделях с центральным замком).

Установка

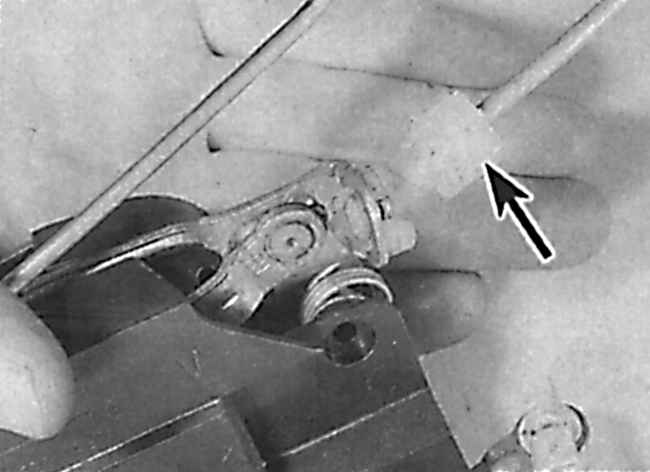

Расположение регулировочного колеса тяги наружной ручки двери

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
2. Проверьте работу замка двери, ручек и механизма стеклоподъемника перед установкой обивки двери. Если замок работает недостаточно четко, имейте в виду, что тяга, соединяющая наружную ручку с замком, может быть отрегулирована, для чего необходимо повернуть пластиковое регулировочное колесо на конце тяги (см. рис. Расположение регулировочного колеса тяги наружной ручки двери).

ЗАДНЯЯ ДВЕРЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью опустите стекло окна, затем снимите обивку двери и защитную пленку.
2. Через проем в двери отсоедините тяги от внутренней и наружной ручек и кнопки блокировки замка.
3. Снимите уплотнение задней направляю щей стекла, затем отвинтите открывшийся винт, крепящий заднюю направляющую стекла.
4. Отвинтите второй винт крепления задней направляющей стекла, доступ к которому возможен с внутренней стороны двери, затем снимите направляющую стекла с двери.
5. Через проем в задней части двери снимите пластиковый кожух дверного замка.
6. На моделях с центральным замком снимите провод массы с аккумулятора и отсоедините электрический разъем от привода центрального замка.
7. В торце задней двери отвинтите три болта, крепящие замок к двери. Извлеките замок вместе с приводом центрального замка и тягой через нижний проем двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте работу замка двери, ручек и механизма стеклоподъемника перед установкой обивки двери. Если замок работает недостаточно четко, имейте в виду, что тяга, соединяющая наружную ручку с замком, может быть отрегулирована, для чего необходимо повернуть пластиковое регулировочное колесо на конце тяги.
