6.1.7. Снятие и установка педали акселератораБензиновые модели
|
|
- В салоне автомобиля, с целью обеспечения доступа к педальной
сборке, отпустите крепеж и снимите левую (водительскую) нижнюю
секцию отделки панели приборов.
- Высвободите наконечник троса газа из педали акселератора.
|

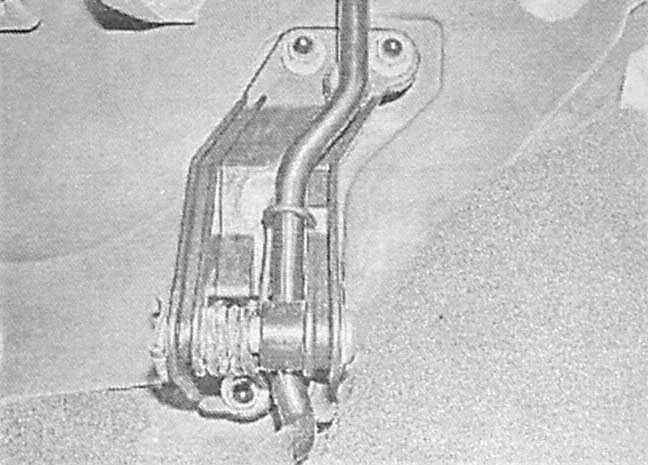

- Отдайте три крепежных гайки и снимите педальную сборку с перегородки
двигательного отсека.
|
|
- Проверьте компоненты педальной сборки на наличие признаков износа
и механических повреждений, замените вышедшие из строя элементы.
Для разборки педального узла, отцепите пружину, сдвиньте фиксатор
и снимите педаль, опорный кронштейн, возвратную пружину и осевые
втулки, - перед установкой смажьте втулки и ось педали универсальной
смазкой.
- Установите на кронштейн втулки и возвратную пружину, продев
сквозь пружину, установите педаль. Закрепите педаль фиксатором
и подцепите к ней пружину.
- Установите педальную сборку на штатное место и затяните крепежные
гайки с требуемым усилием.
- Подсоедините к педали трос газа, проверьте надежность посадки
проходной втулки, затем установите на место отделочную секцию
панели приборов.
- В заключение произведите регулировку троса газа (см.
Снятие,
установка и регулировка троса газа - бензиновые модели).
|
|
Дизельные модели
|
|
- В салоне автомобиля, с целью обеспечения доступа к педальной
сборке, отпустите крепеж и снимите левую (водительскую) нижнюю
секцию отделки панели приборов.
|
- Отдайте крепежные гайки и снимите педальную сборку с перегородки
двигательного отсека.
|
|
- Сдвинув запорный элемент на разъеме, отсоедините электропроводку
от датчика положения педали акселератора,.
- На момент составления настоящего Руководства педальный узел
изготавливался неразборным. В случае выхода педали из строя узел
подлежит замене в сборе.
- Установите педальную сборку и затяните гайки ее крепления с
требуемым усилием.
- Подсоедините электропроводку к датчику положения педали и установите
на место нижнюю секцию отделки панели приборов.
|
|
|
|
