6.1.6. Снятие, установка и регулировка троса газа - бензиновые моделиСнятие
|
|

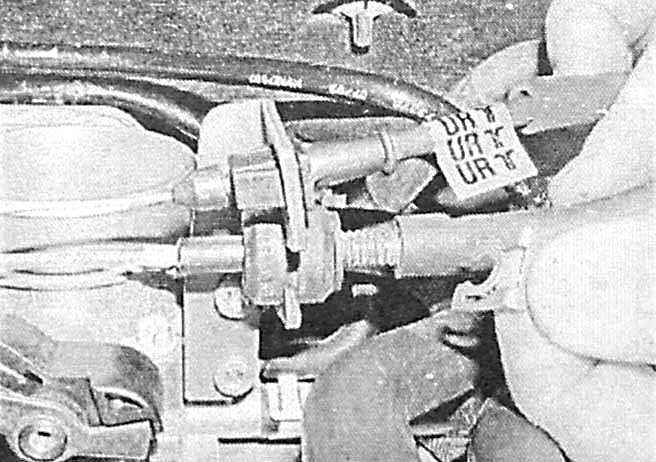

- В двигательном отсеке сдвиньте фиксатор и отсоедините сердечник
троса газа от рычага привода дроссельной заслонки.
|
|
- Высвободите оболочку троса из опорного кронштейна, - постарайтесь
не потерять регулировочную скобку. Пройдясь по всему тросу, высвободите
его из промежуточных фиксаторов, постарайтесь запомнить маршрут
прокладки троса.
|
|
- На моделях, оборудованных АТ, отсоедините электропроводку от
встроенного в тросовую сборку датчика-выключателя режима kickdown.
- В салоне автомобиля, с целью обеспечения доступа к педальной
сборке, отпустите крепеж и снимите левую (водительскую) нижнюю
секцию отделки панели приборов.
|

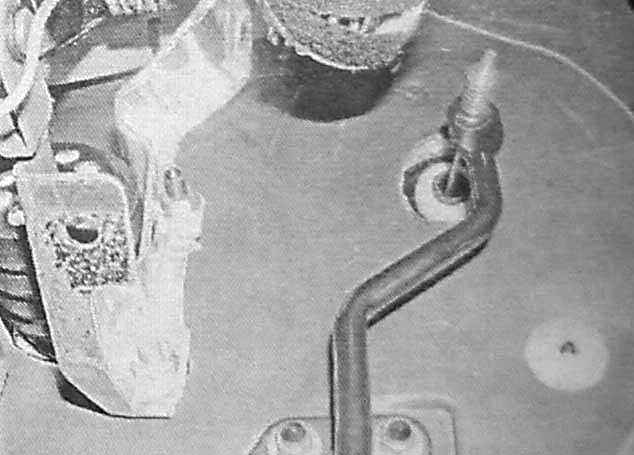

- Под панелью приборов высвободите наконечник троса из сборки
педали акселератора.
|
|

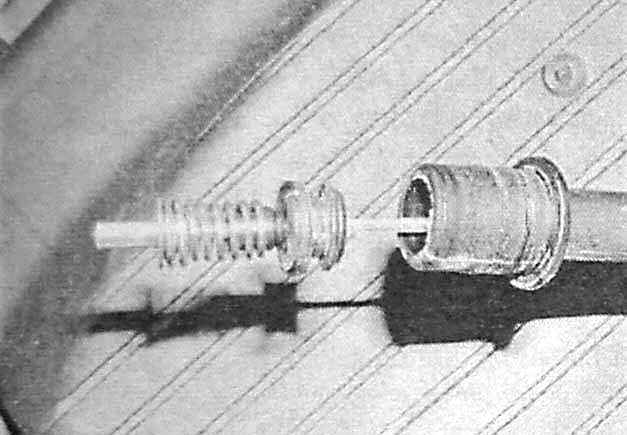

- Вернувшись в двигательный отсек, высвободите из задней перегородки
проходную втулку оболочки троса. Снимите трос в сборе с втулкой.
|
- Проверьте трос на наличие признаков износа и механических повреждений.
В случае необходимости произведите замену.
|
|
|
|
Проходные втулки могут
быть заменены в индивидуальном порядке.
|
Установка
|
|
- Из двигательного отсека проденьте трос сквозь переборку в салон.
Закрепите проходную втулку в своем отверстии в переборке.
- В салоне укрепите наконечник троса на педали и проверьте надежность
посадки проходной втулки в переборке двигательного отсека. Установите
на место нижнюю секцию отделки панели приборов.
- Проверьте правильность прокладки троса в двигательном отсеке,
проследите за надежностью крепления его во всех промежуточных
фиксаторах. На моделях с АТ подсоедините электропроводку к датчику-выключателю
режима kickdown.
- Подсоедините наконечник троса к рычагу привода дроссельной
заслонки и закрепите его фиксатором. Закрепите оболочку тросовой
сборки в опорном кронштейне, затем отрегулируйте натяг (см. ниже).
|
|
Регулировка
|
|

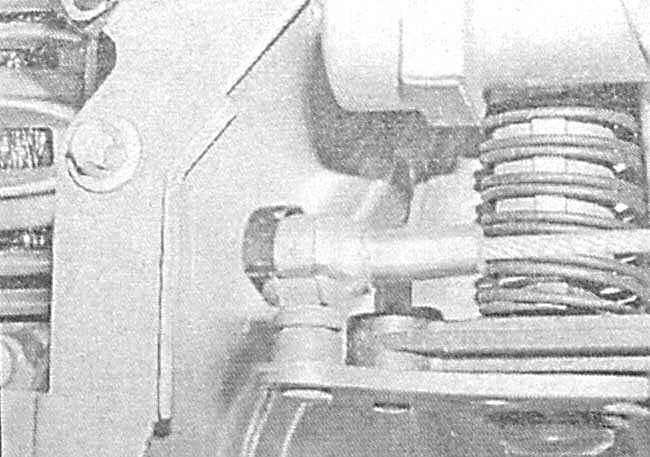

- В двигательном отсеке снимите регулировочную скобку с оболочки
троса.
|
|
- При снятой скобке удостоверьтесь, что рычаг отведен до упора.
Аккуратно вытянув трос из наконечника, полностью выберите его
слабину.
- Удерживая оболочку троса в этом положении, установите скобку
в последнюю перед опорным кронштейном канавку в оболочке. Теперь
слабина троса должна быть минимальной.
- Попросите помощника выжать двигательный отсек упора педаль
акселератора и удостоверьтесь в полноте открывания и дроссельной
заслонки. При отпускании педали заслонка должна плавно возвращаться
в исходное положение.
|
|
|
|
