5.4.4. Снятие и установка панели управления функционированием систем отопления / вентиляции / кондиционирования воздухаСнятие
Модели Astra
Панель управления «Delphi»
|
|
- Снимите пепельницу и малый вещевой карман (см. Главу
Кузов).
- Снимите магнитолу с монтажным коробом (см. Главу
Бортовое
электрооборудование). При соответствующей комплектации снимите
навигационный блок.
- Аккуратно поддев подходящей отверткой, снимите декоративную
облицовочную накладку с панели приборов.
- Отсоедините ручки и выжмите из облицовочной накладки решетки
дефлекторов. Снимите сборку многофункционального дисплея (см.
Главу
Бортовое электрооборудование).
- Переведите рукоятку выбора температурного режима в вертикальное
положение и отсоедините трос управления, - постарайтесь запомнить
установочное положение троса.

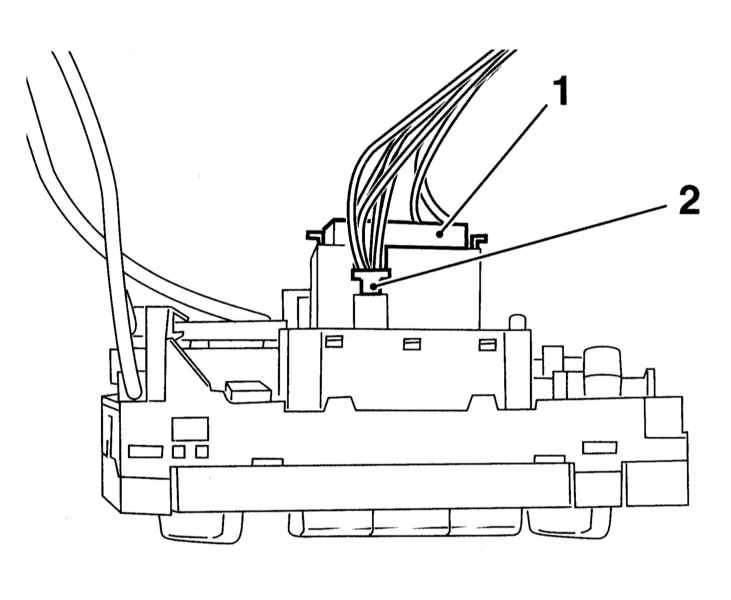

- Отсоедините электропроводку от переключателей управления функционированием
отопителя/ кондиционера воздуха.
- Отсоедините оставшиеся тросы управления (постарайтесь запомнить
порядок их подключения) и снимите панель управления с облицовочной
накладки.
|
|
Панель управления «Behr»
|
|
- Снимите вещевой ящик (см. Главу
Кузов).
- Снимите нижние отделочные секции с обеих сторон панели приборов.
- Снимите воздуховод со стороны пассажира.
- Снимите панель приборов (см. Главу
Кузов).

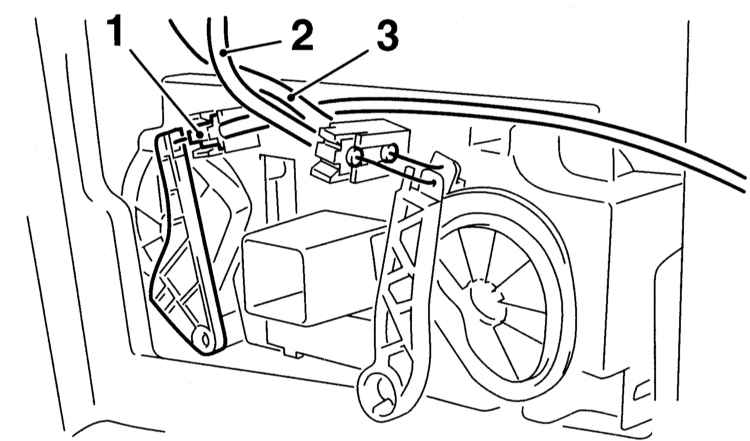

- Отсоедините тросы управления от верхней и нижней распределительных
заслонок. Высвободите тросы из промежуточных фиксаторов.
- Снимите пепельницу и малый вещевой карман (см. Главу
Кузов).
- Снимите магнитолу с монтажным коробом (см. Главу
Бортовое
электрооборудование). При соответствующей комплектации снимите
навигационный блок.
- Аккуратно поддев подходящей отверткой, снимите декоративную
облицовочную накладку с панели приборов.
- Отсоедините от панели управления электропроводку и приводные
тросы, - постарайтесь запомнить установочное положение компонентов.

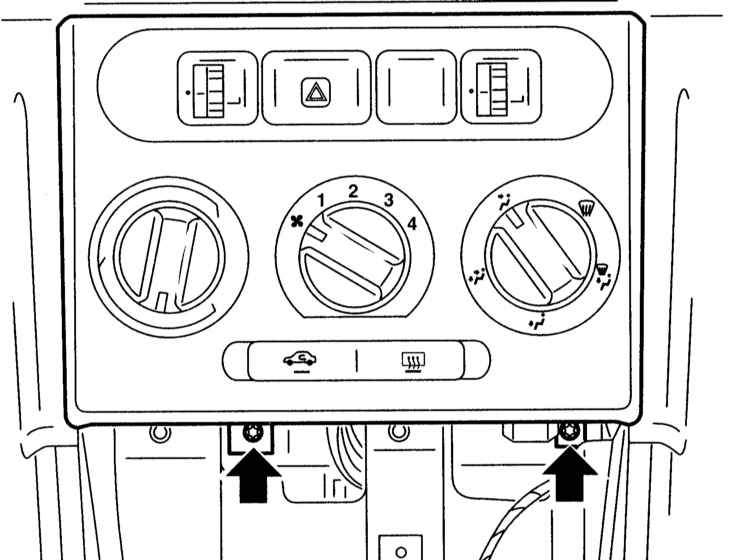

- Снимите панель управления.
|
|
Модели Zafira

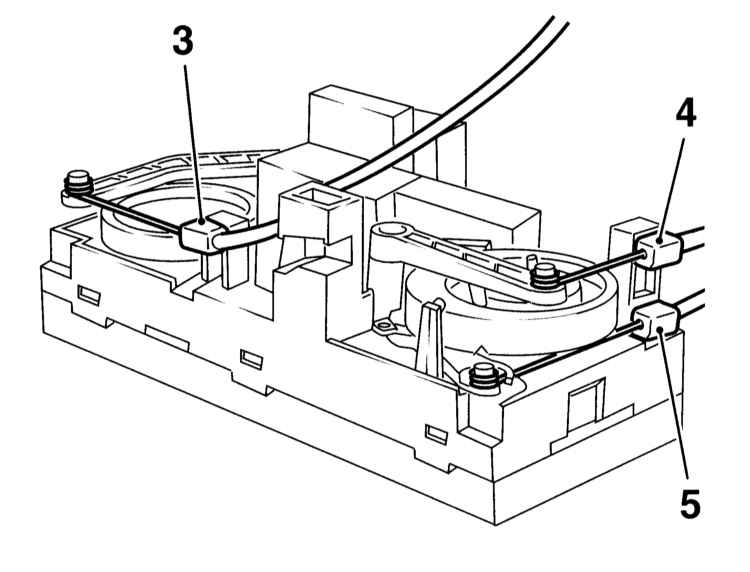

Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования
воздуха (исполнение А)
|
При отсоединении троса с фиксатором серого цвета соответствующая рукоятка
должна быть установлена в положение «Холод»
При отсоединении троса с фиксатором белого цвета соответствующая рукоятка
должна быть установлена в положение «Обдув ветрового стекла»
При отсоединении троса с фиксатором зеленого цвета соответствующая
рукоятка должна быть установлена в положение «Подача воздуха в ножные
колодцы»
|
Тросы управления функционированием систем отопления/ вентиляции/ кондиционирования
воздуха (исполнение В)
|
При отсоединении троса с фиксатором серого цвета соответствующая рукоятка
должна быть установлена в положение «Холод»
При отсоединении троса с фиксатором белого цвета соответствующая рукоятка
должна быть установлена в положение «Обдув ветрового стекла»
При отсоединении троса с фиксатором черного цвета соответствующая рукоятка
должна быть установлена в положение «Подача воздуха в ножные колодцы»
|
Установка
Установка производится в обратном порядке.
|
|
- Проследите за правильностью подсоединения электропроводки
и тросов управления. Удостоверьтесь, что все контрольные лампы
находятся на своих местах. При установке панели Delphi обратите
внимание на установку приводного троса управления функционированием
смесительной заслонки, - рукоятка управления не должна соскакивать
назад в крайних положениях.
|
|
|
