5.4.2. Снятие и установка резистивной сборки приводного электромотора вентилятора отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите вещевой ящик (см. Главу Кузов).
Снимите нижнюю секцию отделки панели приборов со стороны пассажира, затем, если требуется, отпустите фиксатор и снимите воздуховод отопителя.
Снимите крышку и извлеките рабочий элемент салонного фильтра, - применяются крышки двух типов, в одном из которых герметизация посадки крышки обеспечивается посредством герметика. Альтернативно снимите приводной электромотор вентилятора отопителя (см. Снятие и установка приводного электромотора вентилятора отопителя).

Аккуратно вытолкните резистивную сборку вверх, отсоедините электропроводку и извлеките резистор из корпуса.

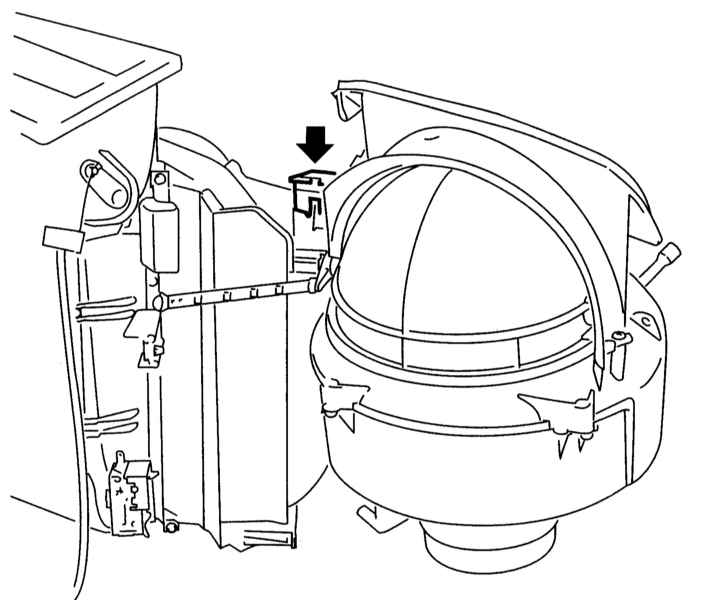

A — Местоположение резистивной сборки вентилятора отопителя (исполнение А)

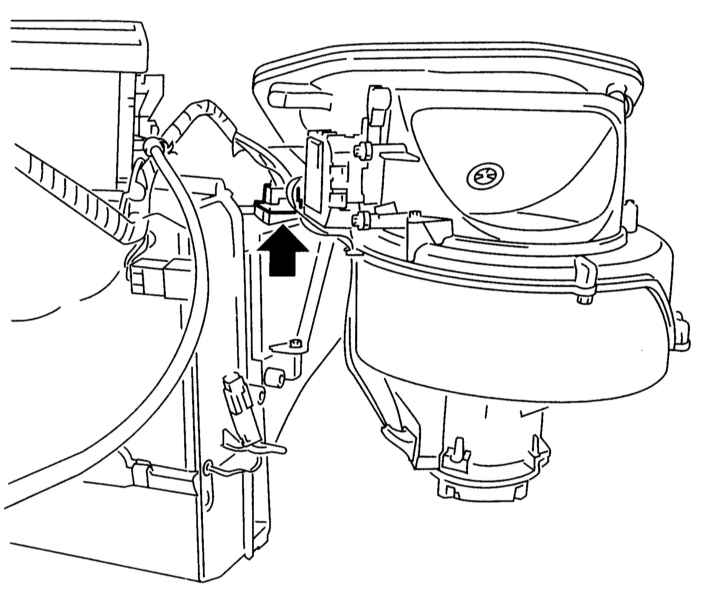

B — Местоположение резистивной сборки вентилятора отопителя (исполнение В)

Установка производится в обратном порядке. На соответствующим образом оборудованных моделях не забудьте нанести герметик на крышку салонного фильтра.
