- Опорожните систему охлаждения (см. Главу
Текущее
обслуживание).
|
- В двигательном отсеке отсоедините шланги отопителя от патрубков
теплообменника, — предварительно промаркируйте шланги с целью
гарантии правильности их подключения при сборке.
|
|
|
Фирменные
шланги оборудованы разъемами быстрой стыковки.
|
|
- При наличии доступа к источнику сжатого воздуха, продуйте теплообменник
отопителя с целью удаления из него остатков охлаждающей жидкости
во избежание попадания на ковровое покрытие салона при снятии
теплообменника. Подсоедините к одному из штуцеров патрубков шланг,
второй конец которого опустите в подходящую емкость. В свободный
штуцер подайте воздух, - при отсутствии доступа к источнику сжатого
воздуха заглушите штуцеры.
|
- На
оборудованных К/В моделях

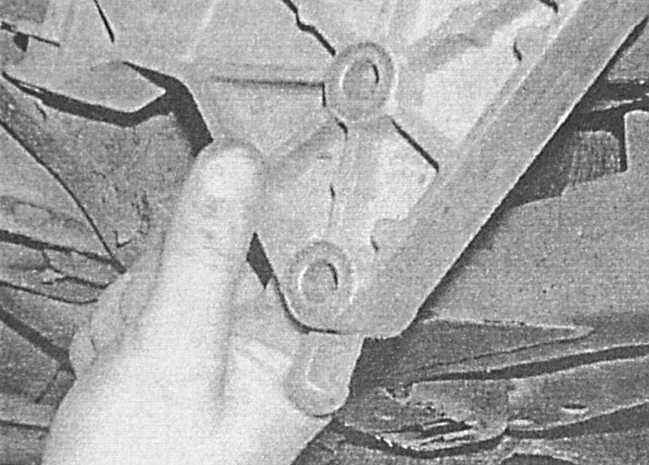

взведите стояночный
тормоз, поддомкратьте передок автомобиля и установите его на подпорки,
при соответствующей комплектации снимите защиту картера. Снимите
заднюю опору двигателя (см. Главу
Двигатель).
|
|

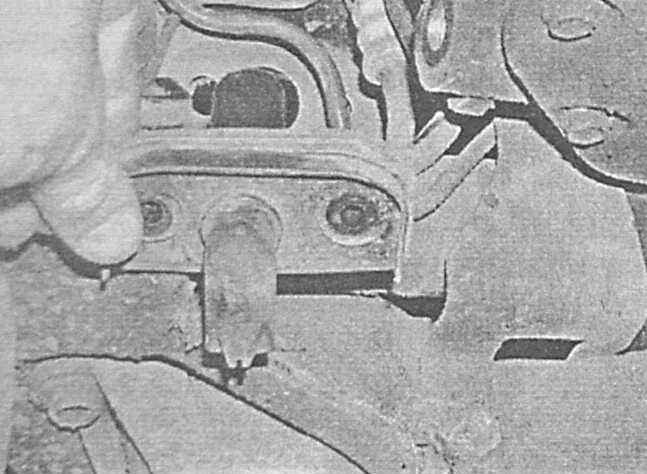

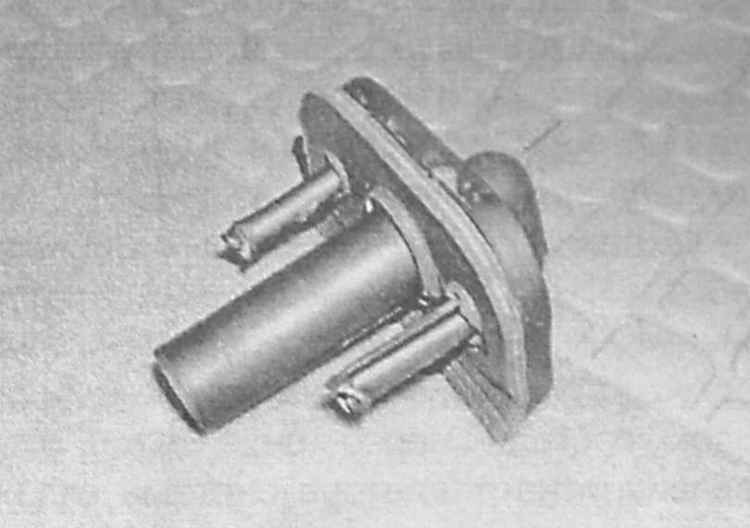

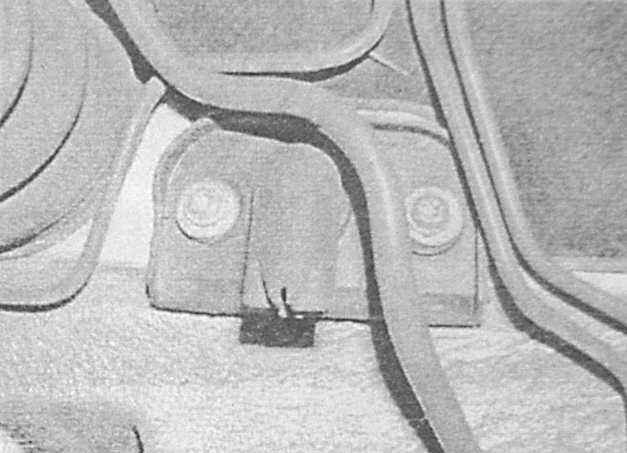

- Выверните два крепежных болта и снимите с панели пола предназначенный
для отвода конденсата дренажный узел.
|
|
|
|
Демонтаж
дренажного узла возможен и без предварительного снятия опоры,
однако работа при этом существенно усложняется.
|
|
- Снимите центральную консоль (см. Главу
Кузов).

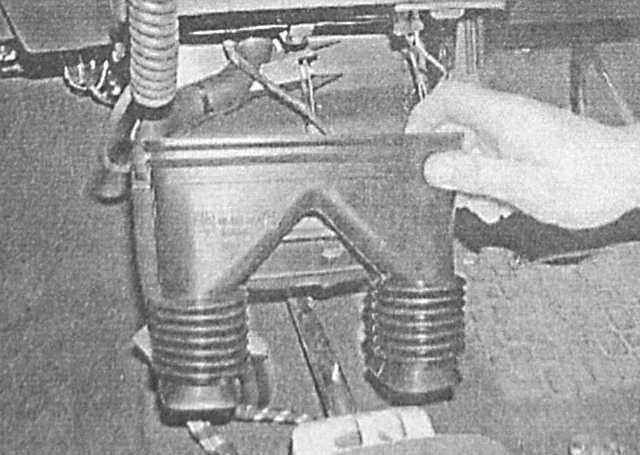

Вытяните вперед и снимите рукава подачи воздуха в задние ножные
колодцы.
|
|
|
|
На моделях
Zafira перед снятием воздуховодов отдайте болты крепления
стоек.
|
|

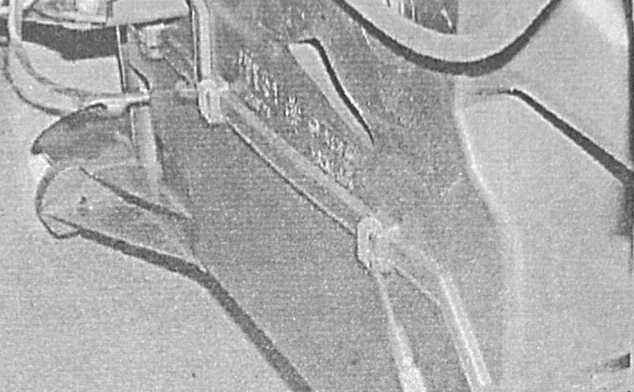

- Отпустите 9 фиксаторов крепления крышки к главному корпусу отопителя.
Обратите внимание, что на некоторых моделях помимо фиксаторов
используются еще и два крепежных болта.
|
|

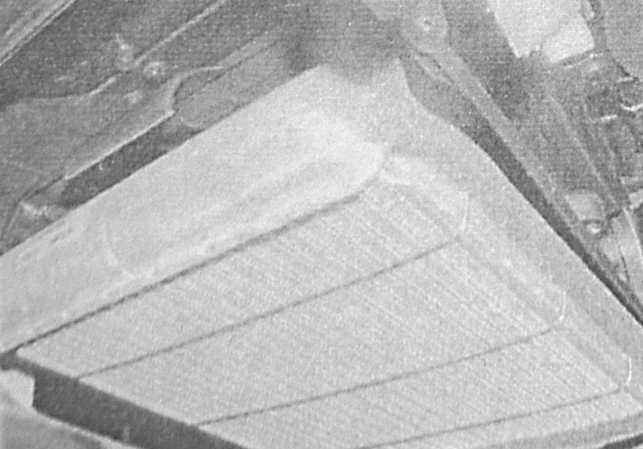

- Опустите крышку.
|
|

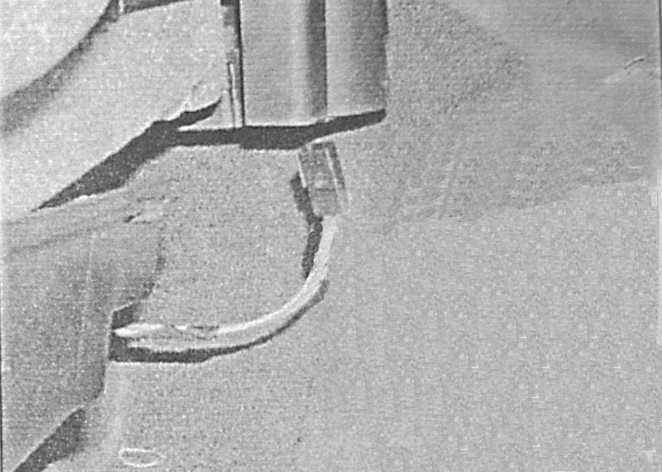

- На
оборудованных К/В моделях
отсоедините электропроводку
от клапана отсечки охлаждающей жидкости.
|
|
- Отпустите крепежные хомуты и отсоедините шланги охладительного
тракта (модели без К/В)/ клапан отсечки (модели с К/В) от теплообменника
отопителя.
|
|

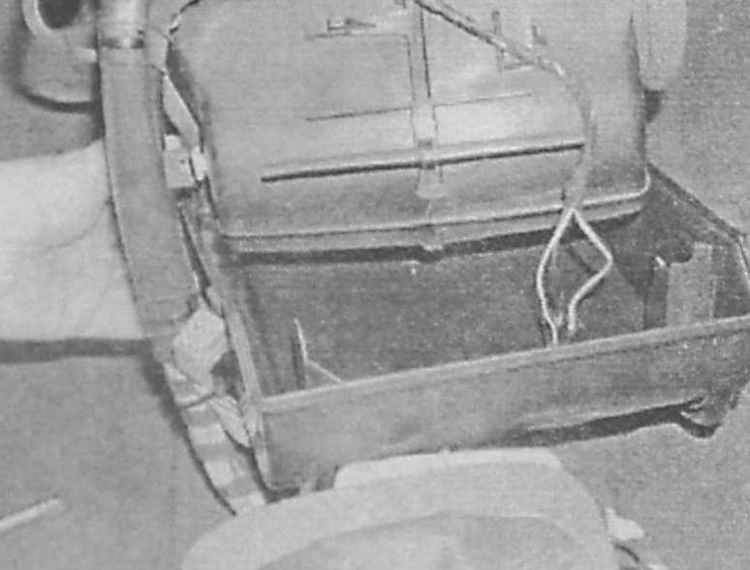

- Извлеките теплообменник из корпуса отопителя.
|
|

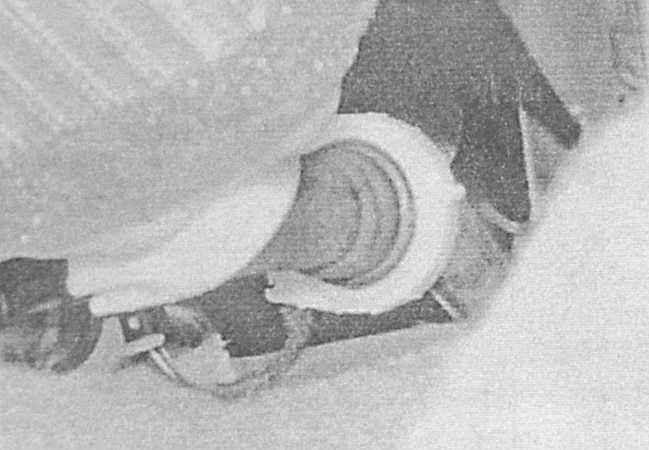

- Снимите уплотнительные кольца, - при установке кольца подлежат
замене в обязательном порядке. Проверьте состояние разъемов быстрой
стыковки, - дефектные компоненты замените.
|
