5.2.3. Снятие, установка, разборка и сборка блока управления системой вентиляции с отопителем и К/В

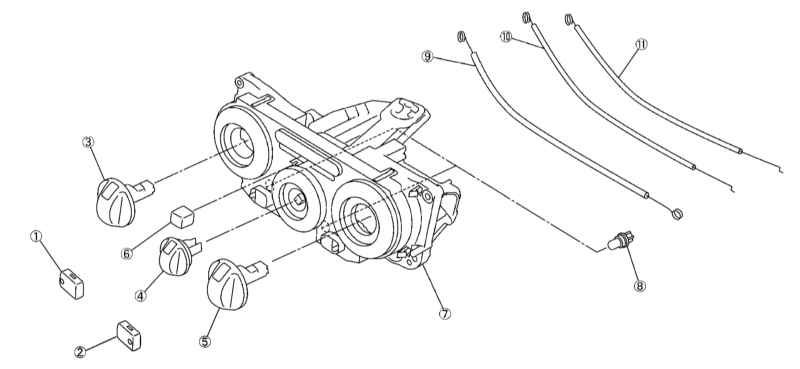

Сборка блока управления моделей без автоматического К/В

1 — Выключатель обогрева заднего стекла 2 — Выключатель К/В 3 — Ручка переключателя режимов распределения воздуха 4 — Ручка регулятора оборотов вентилятора 5 — Ручка регулятора температуры 6 — Наконечник рычага привода заслонки подачи воздуха	7 — Блок управления 8 — Лампа подсветки 9 — Трос привода заслонки режимов 10 — Трос привода заслонки подачи воздуха 11 — Трос привода заслонки смешивания воздуха

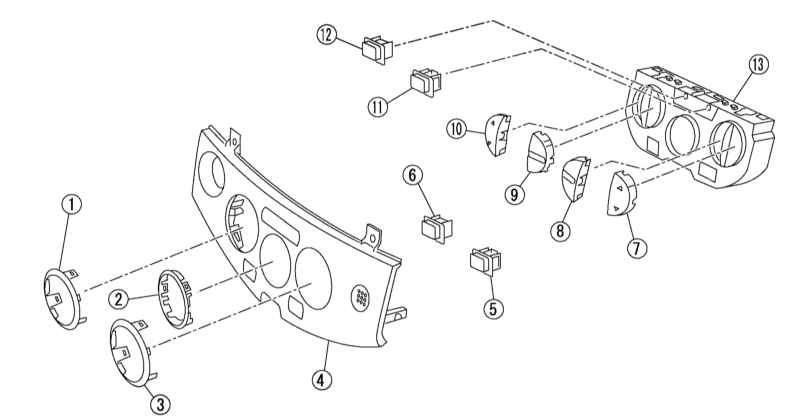

Сборка блока управления с автоматическим К/В

1 — Окантовка переключателя режимов распределения воздуха 2 — Окантовка дисплея 3 — Окантовка регулятора температуры 4 — Накладка блока управления 5 — Выключатель К/В 6 — Выключатель обогрева заднего стекла 7 — Регулятор температуры	8 — Выключатель автоматического режима 9 — Переключатель режимов распределения воздуха 10 — Регулятор оборотов вентилятора 11 — Выключатель режима циркуляции 12 — Выключатель режима приточной вентиляции 13 — Блок управления

ПОРЯДОК ВЫПОЛНЕНИЯ

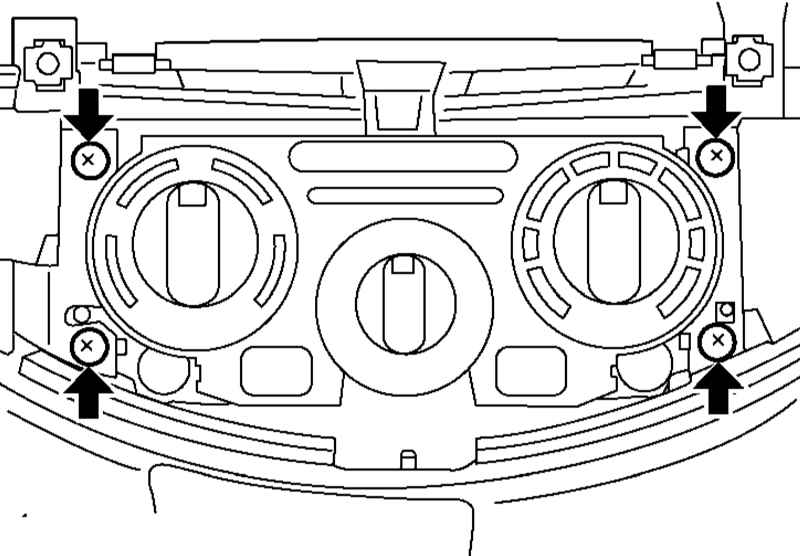

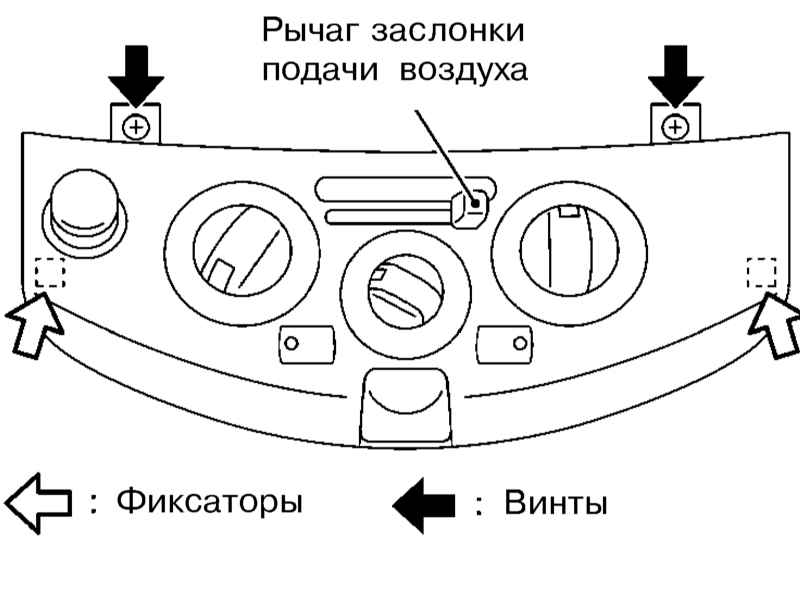

Снимите облицовку центральной консоли (см. Главу Кузов). На моделях без автоматического К/В снимите наконечник рычага привода заслонки подачи воздуха, выверните винты, отпустите фиксаторы и снимите панель блока управления. На моделях с автоматическим К/В выверните винты, отпустите фиксаторы и снимите блок управления. Перейдите к пункту 4. Фиксаторы и винты на моделях с автоматическим К/В расположены том же, где и на моделях без него. Снимите тросы привода заслонок смешивания воздуха, режима распределения потоков и подачи воздуха. Выверните винты и вытяните блок из центральной консоли. Отсоедините от блока электропроводку и снимите его. При необходимости разберите блок управления в соответствии с иллюстрациями Сборка блока управления моделей без автоматического К/В и Сборка блока управления с автоматическим К/В. Установка производится в обратном порядке.
